Коммутационная надежность оборудования с реле Finder 60.13

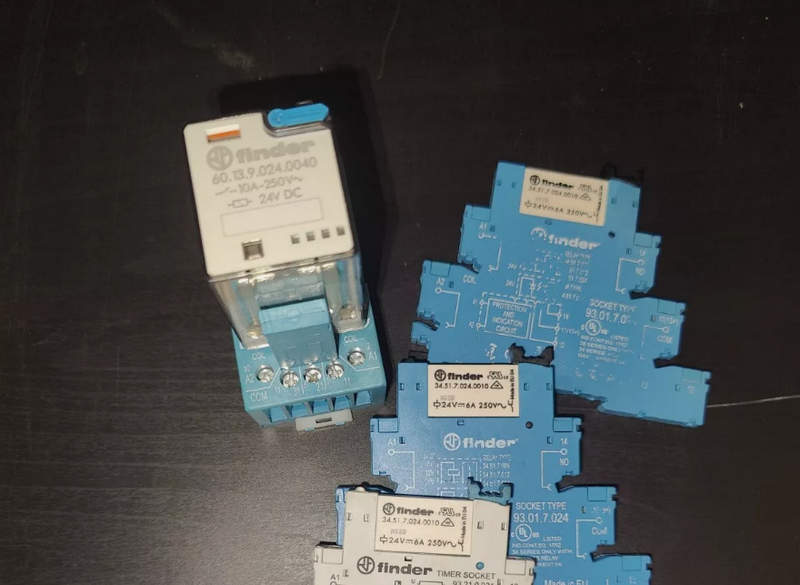

Электромеханические реле продолжают оставаться важнейшими элементами в системах автоматизации, управления и защиты. Одной из надёжных и зарекомендовавших себя серий реле на рынке является серия 60 от итальянской компании Finder. Модель Finder 60.13 9.024 0040 представляет собой электромеханическое промежуточное реле с тремя переключающими контактами и катушкой на 24 В DC. Благодаря широким функциональным возможностям, высокой механической прочности и стабильной работе в различных условиях, это реле получило широкое распространение в промышленной и бытовой автоматике.

Технические характеристики

Реле Finder 60.13 9.024 0040 обладает следующими параметрами:

• Номинальное напряжение катушки: 24 В DC;
• Диапазон срабатывания катушки: от 19,2 до 26,4 В;
• Сопротивление катушки: приблизительно 650 Ом;
• Количество контактов: 3 переключающих (3CO);
• Максимальная коммутируемая мощность: 2500 ВА (AC), 240 Вт (DC);
• Изоляция между катушкой и контактами: ≥ 6 мм (соответствует категории II изоляции);
• Механическая износостойкость: до 10 миллионов циклов;
• Монтаж: реле рассчитано на установку в специальную розетку (например, тип 95.13);
• Тип корпуса: компактный прямоугольный, с прозрачной крышкой;
• Наличие индикатора: светодиодный индикатор включения катушки;
• Материал контактов: сплав серебра с добавками для повышения износостойкости;
• Температурный диапазон эксплуатации: от –40 до +70 C;
• Степень защиты корпуса: IP20;
• Сертификации: соответствие стандартам CE, UL, EAC и др.

Особенности конструкции устройства

Finder 60.13 9.024 0040 выполнено в классическом форм-факторе реле серии 60, отличающемся компактностью и удобством подключения. Корпус выполнен из термостойкого пластика, устойчивого к механическим повреждениям и воздействию высоких температур. Прозрачная крышка позволяет визуально контролировать состояние подвижной части реле. Наличие встроенного светодиода даёт возможность быстро определить факт подачи управляющего напряжения на катушку. Контактная группа реализована по схеме 3CO (три переключающих контакта), что позволяет использовать устройство в различных схемах коммутации. Контакты изготовлены из легированного серебра, что обеспечивает высокую проводимость и устойчивость к дуговым разрядам. Катушка реле рассчитана на постоянное напряжение 24 В и обеспечивает надёжное срабатывание при наличии управляющего сигнала. Магнитная система построена таким образом, чтобы минимизировать износ и обеспечить быструю и чёткую коммутацию. Реле предусматривает установку в соответствующую розетку, что упрощает замену в случае необходимости.

Работа реле Finder 60.13 9.024 0040 основана на классическом принципе действия электромагнитного реле. При подаче напряжения 24 В DC на обмотку катушки внутри устройства возникает магнитное поле. Это поле притягивает подвижный якорь, связанный с контактным механизмом. В результате этого движения переключаются контактные группы: нормально замкнутые размыкаются, а нормально разомкнутые — замыкаются. Когда управляющее напряжение с катушки снимается, пружина возвращает якорь в исходное положение, и контакты принимают своё первоначальное состояние. Такая схема обеспечивает простую и надёжную коммутацию нагрузок, электрически изолированных от управляющей цепи. Важно отметить, что наличие трёх независимых переключающих контактов позволяет коммутировать сразу несколько цепей, как с одинаковыми параметрами, так и с разными, обеспечивая гибкость конфигурации схем управления.

Режимы работы

Finder 60.13 9.024 0040 может использоваться в следующих режимах:

• Импульсный режим: С подачей кратковременного сигнала на катушку происходит переключение состояния реле. Этот режим особенно полезен в логических или импульсных схемах.
• Работа в цепях задержки: В сочетании с внешним таймером или модулем задержки реле может выполнять функции задержки включения или выключения.
• Режим индикации состояния: Встроенный светодиод позволяет использовать реле не только для коммутации, но и как средство визуального контроля состояния катушки.
• Работа в схемах блокировки: При использовании нескольких реле можно реализовать схемы взаимной блокировки или логического управления (например, И, ИЛИ, НЕ).

Области применения

Finder 60.13 9.024 0040 применяется в различных сферах:

• Системы промышленной автоматизации;
• Щиты управления и распределения;
• Оборудование для систем вентиляции и кондиционирования;
• Лифтовое и подъёмное оборудование;
• Системы безопасности и охранной сигнализации;
• Электрические шкафы управления;
• Световые и звуковые сигнализационные устройства;
• Контроль и переключение фаз;
• Бытовая автоматика и "умный дом".

Таким образом, реле Finder 60.13 9.024 0040 представляет собой надёжное и универсальное решение для коммутации электрических цепей в системах управления, автоматики и безопасности. Благодаря продуманной конструкции, наличию трёх переключающих контактов и поддержке 24-вольтового постоянного тока на катушке, оно подходит для широкого круга задач, обеспечивая стабильную работу даже в условиях интенсивной эксплуатации. Совместимость с типовыми розетками и наличие светодиодной индикации делает его удобным в монтаже и эксплуатации.
