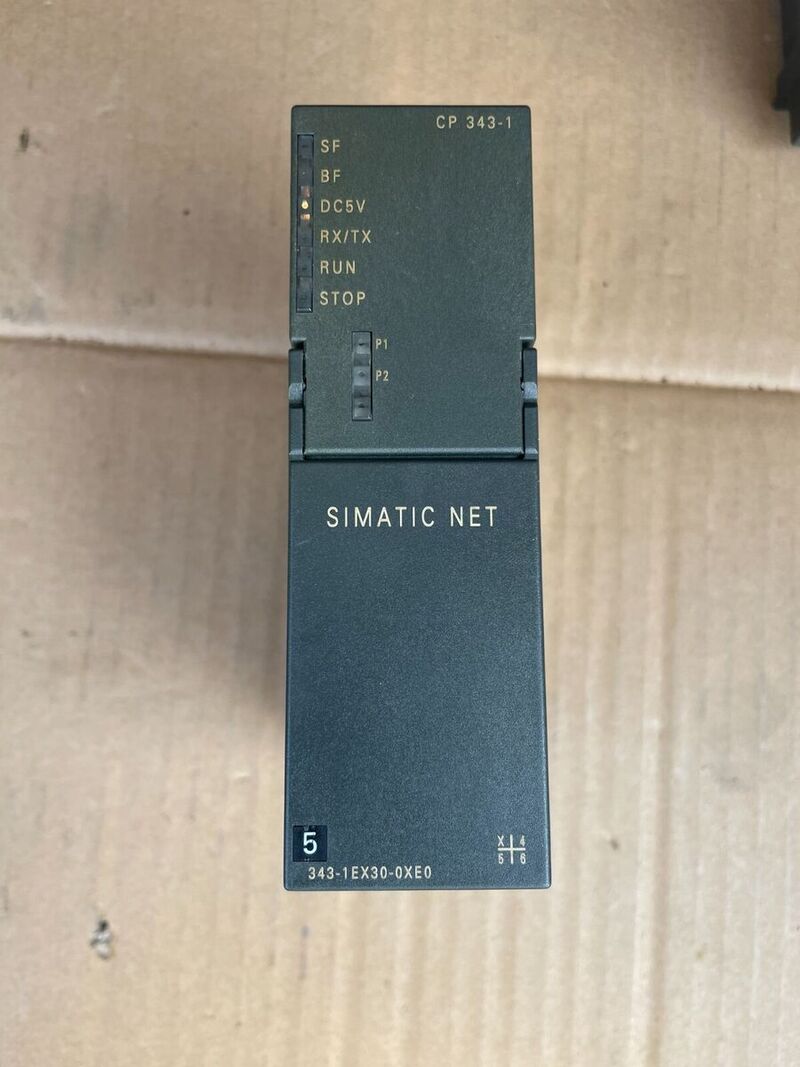

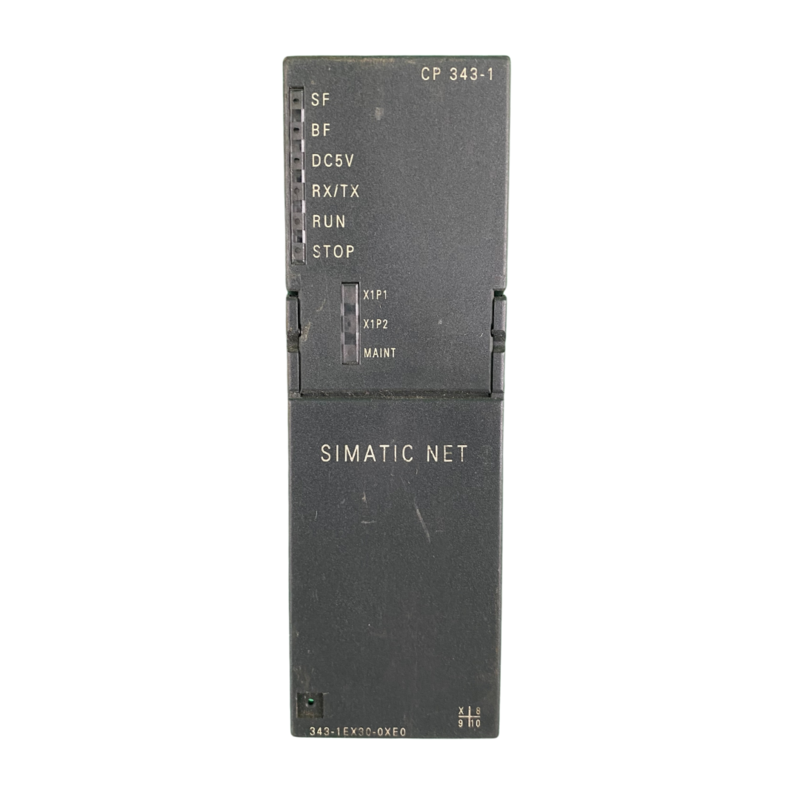

Коммуникационный модуль Siemens CP 343-1 6GK7 343-1EX30-0XE0: функциональные возможности и особенности применения
Промышленная автоматизация требует надёжных решений для передачи данных между контроллерами и внешними системами. Коммуникационный модуль Siemens CP 343-1 с артикулом 6GK7 343-1EX30-0XE0 представляет собой Ethernet-процессор, специально разработанный для контроллеров семейства SIMATIC S7-300. Он обеспечивает передачу данных по сетям TCP/IP, поддерживает различные протоколы связи и идеально подходит для построения масштабируемых распределённых систем. Устройство широко используется в автоматизации производств, технологических процессов, логистики, а также в сфере инженерных коммуникаций.
Технические характеристики
Ниже рассмотрим ключевые параметры, определяющие функциональные возможности устройства:
- напряжение питания – 24 В DC
- тип подключения – RJ45 (10/100 Мбит/с)
- поддерживаемые протоколы – TCP/IP, ISO, S7 communication, UDP
- возможность интеграции в IT-инфраструктуру через Open Communication
- встроенная функция Web diagnostics
- возможность удалённого программирования и диагностики
- объём пользовательского проекта – до 64 соединений
- совместимость с ПО STEP 7
- рабочая температура – от 0 до +60 °C
- монтаж – DIN-рейка, в корпус контроллера S7-300
- встроенная система защиты от электромагнитных помех
- возможность использования в реальном времени для критичных процессов
Особенности конструкции устройств
Модуль CP 343-1 разработан с учётом строгих требований к надёжности, устойчивости к помехам и удобству конфигурирования. Его конструкция базируется на стандартах SIMATIC, что обеспечивает лёгкую интеграцию в существующие системы без необходимости дополнительных модификаций. Модуль имеет компактный корпус, встраиваемый непосредственно в стойку S7-300, и подключается через внутреннюю системную шину. Элемент оснащён стандартным сетевым портом RJ45 с автосогласованием скорости передачи данных, индикаторами активности канала и питания. Встроенные функции диагностики, включая Web-интерфейс, позволяют оперативно контролировать состояние связи и устранять неполадки. Поддержка различных протоколов делает модуль универсальным средством для связи с разнообразными системами и SCADA-платформами.
Области применения
Коммуникационный процессор Siemens CP 343-1 6GK7 343-1EX30-0XE0 широко используется в следующих сферах:
- диспетчеризация и управление инженерной инфраструктурой
- автоматизация производственных линий и цехов
- интеграция с ERP-системами через TCP/IP
- удалённый мониторинг и сервисное обслуживание
- инфраструктурные объекты ЖКХ, энергетики, водоснабжения
- логистика и складская автоматизация
- учебные стенды и лабораторные установки
- объекты химической, пищевой, фармацевтической промышленности
Компания "Олниса" поставляет промышленное оборудование Siemens, включая коммуникационные модули серии CP 343-1, по всей территории России. Организация предоставляет профессиональные технические консультации по выбору оборудования, помогает интегрировать устройства в проектные схемы и осуществляет квалифицированную поддержку на всех этапах внедрения. Благодаря налаженной логистике возможна быстрая доставка модулей Siemens в любой регион, а также предоставление выгодных условий на оптовые поставки. Сотрудники компании ориентированы на результат и всегда готовы предложить оптимальные решения для задач автоматизации.
Преимущества
Ключевыми особенностями является следующее:
- гибкая настройка и поддержка современных сетевых протоколов
- простота интеграции в архитектуру S7-300
- надежность в промышленных условиях
- встроенные функции диагностики и удалённого мониторинга
- экономия времени при конфигурировании через STEP 7
- широкий диапазон рабочих температур и стабильность работы
- высокая совместимость с различными системами автоматизации
таким образом, коммуникационный модуль Siemens CP 343-1 6GK7 343-1EX30-0XE0 — это надёжный и функциональный элемент для организации промышленной Ethernet-связи в системах автоматизации на базе S7-300. Он обеспечивает быстрый обмен данными, лёгкую настройку, гибкое управление и совместимость с современными IT-средами. Использование данного устройства позволяет повысить производительность, надёжность и прозрачность технологических процессов.
