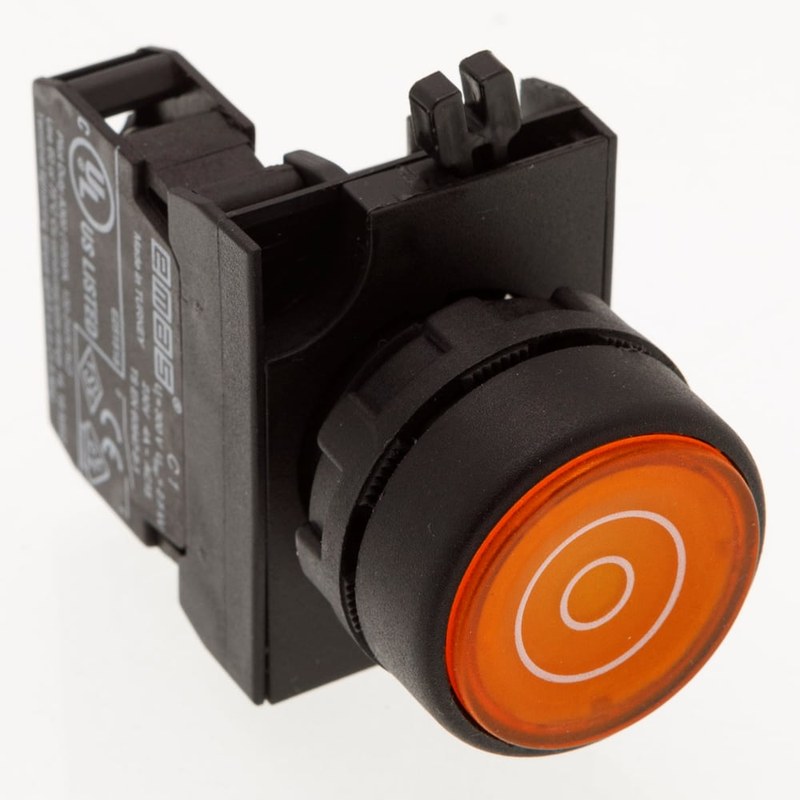

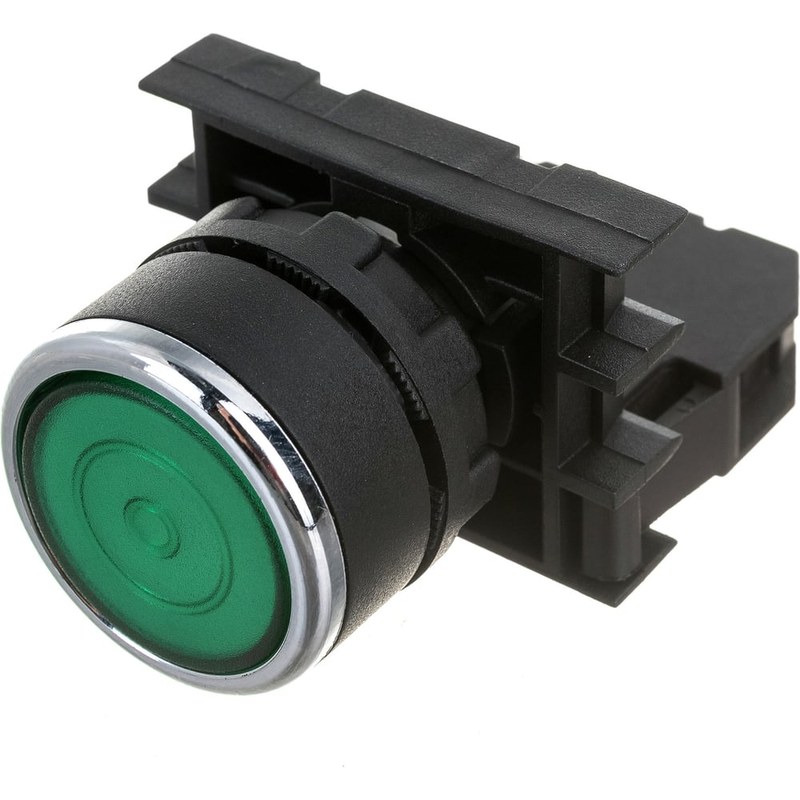

Кнопка с фиксацией EMAS для надежного управления электрическими цепями
Кнопка с фиксацией EMAS относится к электромеханическим устройствам ручного управления для цепей автоматики, приводов и сигнализации. Ее основное отличие от кнопки без фиксации заключается в сохранении выбранного положения после нажатия. Возврат выполняется повторным нажатием, поворотом или другим предусмотренным конструкцией действием. Это позволяет сохранять команду без постоянного удержания органа управления. Такие устройства устанавливают на дверцах шкафов, пультах и панелях управления. Контактная система замыкает или размыкает цепь в соответствии с положением привода. В автоматике кнопки EMAS применяются для задания режима, запуска и останова механизмов и ручного переключения состояний.
Технические характеристики
Ниже перечислены основные параметры кнопок с фиксацией EMAS, характерные для промышленных исполнений:
- номинальный диаметр монтажного отверстия — 22 мм,
- контактная схема — 1NO, 1NC, 1NO+1NC или комбинированные варианты,
- тип действия — механическая фиксация после нажатия с возвратом повторным воздействием или поворотом,
- механический ресурс — до 1 000 000 циклов при допустимой нагрузке,
- степень защиты лицевой части — до IP65 при корректном монтаже,
- диапазон рабочих температур — ориентировочно от -25 до +70 C,
- сопротивление изоляции — не менее 10 МОм для типовых промышленных исполнений,
- электрическая прочность изоляции — порядка 2,5 кВ в течение 1 минуты,
- материал корпуса — инженерный пластик и металлический крепеж,
- способ подключения — винтовые клеммы контактного блока,
- монтаж — фронтальный, через отверстие панели диаметром 22 мм,
- цвет толкателя — красный, зеленый, черный, желтый, синий или белый в зависимости от назначения,
- положение после срабатывания — устойчивое до выполнения команды возврата.
Особенности конструкции
Ключевой особенностью кнопки EMAS с фиксацией является наличие механизма удержания исполнительной части в заданном положении. После нажатия толкатель воздействует на контактный блок и фиксирующий узел. Состояние контактов сохраняется без удержания кнопки. Возврат происходит после следующего предусмотренного управляющего действия. Конструкция обычно состоит из лицевого толкателя, направляющей втулки, фиксирующего механизма, корпуса, уплотняющего элемента, крепежной гайки и одного или нескольких контактных модулей. Контактные блоки монтируются с тыльной стороны и имеют нормально разомкнутые, нормально замкнутые либо комбинированные цепи. Разделение механической и контактной частей упрощает замену модулей. Винтовые зажимы обеспечивают надежное подключение проводников. Принцип работы основан на преобразовании механического перемещения толкателя в изменение состояния контактов. При первом воздействии механизм переводит контактную группу в рабочее положение и удерживает ее. Повторное нажатие или поворот освобождает фиксатор, после чего возвратная пружина перемещает толкатель и контакты в исходное состояние. Схема применяется там, где требуется устойчивое сохранение команды. Это важно для точности ручных команд оператора.
Области применения
Ниже представлены основные области, в которых кнопки с фиксацией EMAS используются как элементы ручного управления:
- шкафы промышленной автоматики и распределительные панели,
- системы запуска и останова вспомогательных механизмов,
- управление насосами, вентиляторами и приводами,
- машиностроительное и упаковочное оборудование,
- конвейерные и транспортные системы,
- щитовые устройства электроснабжения,
- линии сборки и технологические посты,
- оборудование коммунальной и инженерной инфраструктуры.
Таким образом, кнопка с фиксацией EMAS представляет собой надежный электромеханический элемент для формирования и удержания ручной команды в цепях управления. Фиксация, монтажный размер 22 мм, разные контактные конфигурации и защищенное исполнение расширяют область применения устройства. Такие кнопки упрощают локальное управление и сохраняют состояние контактов до целенаправленного возврата. Компания «Олниса» осуществляет поставку кнопок EMAS и другого промышленного оборудования по России. Поставляемая продукция может использоваться для комплектации шкафов, пультов, производственных линий и иных электротехнических систем.
