Клеммы WAGO 0,08–4 мм² для быстрого и безопасного соединения проводников в электрических системах

В современных электротехнических системах надежность контактных соединений играет ключевую роль. От качества соединения проводников напрямую зависит стабильность работы электрических цепей, безопасность эксплуатации оборудования и долговечность всей системы электроснабжения. В промышленной автоматике, энергетике, строительстве и других технических сферах особое значение имеют компактные и надежные соединительные решения, которые обеспечивают стабильный электрический контакт и при этом упрощают монтаж. Одним из наиболее известных решений в области соединения проводников являются клеммы WAGO. Эти изделия получили широкое распространение благодаря инновационной пружинной технологии соединения, высокой надежности и удобству эксплуатации. Особое место среди таких изделий занимают клеммы, рассчитанные на диапазон сечения проводников от 0,08 до 4 мм2. Такой диапазон делает их универсальным инструментом для соединения как тонких сигнальных проводов, так и более мощных проводников силовых цепей.

Основные характеристики клемм WAGO 0,08–4 мм2

Клеммы данного типа разработаны для надежного соединения проводников различных типов и сечений. Они применяются как в промышленных, так и в бытовых электрических системах. Ниже представлены ключевые технические характеристики подобных клеммных соединителей:

• Поддерживаемый диапазон сечений проводников: 0,08–4 мм2,
• Тип соединения: пружинный зажим,
• Тип проводников: одножильные, многожильные, гибкие,
• Материал контактной части: медный сплав с антикоррозионным покрытием,
• Материал корпуса: высокопрочный термостойкий полимер,
• Рабочее напряжение: до 450 В,
• Номинальный ток: до 32 А в зависимости от серии,
• Температурный диапазон эксплуатации: от –40 до +85 C,
• Степень устойчивости к вибрациям: высокая благодаря пружинной системе,
• Тип монтажа: ручное подключение без применения инструмента.

Такой набор характеристик делает клеммы WAGO универсальным решением для различных электрических задач. Они обеспечивают стабильный контакт, устойчивость к нагреву и длительный срок службы.

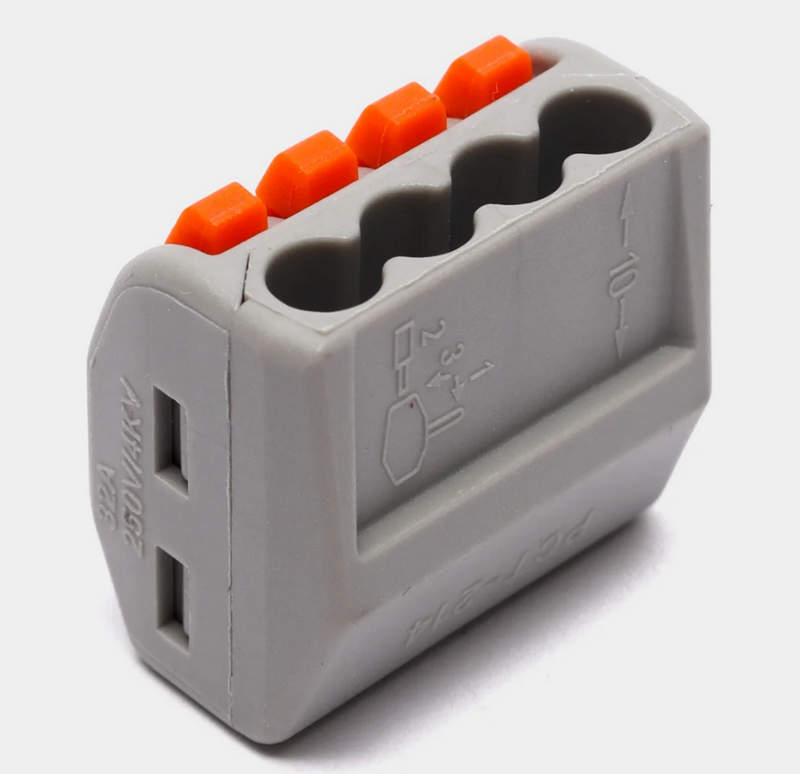

Конструкция и принцип работы пружинного соединения

Одной из ключевых особенностей клемм WAGO является применение пружинной технологии соединения проводников. В отличие от традиционных винтовых клемм, где контакт создается за счет затяжки винта, здесь используется специальная пружина из высокопрочной стали. В основе конструкции клеммы находятся следующие элементы:

• Корпус из термостойкого изоляционного материала,
• Контактная токопроводящая шина,
• Пружинный прижимной механизм,
• Отверстия для ввода проводников,
• Контрольные отверстия для тестирования напряжения.

Принцип работы соединения заключается в следующем. При введении проводника внутрь клеммы пружина автоматически прижимает его к контактной шине. За счет постоянного усилия пружины обеспечивается стабильный электрический контакт. Даже при температурных расширениях проводника контакт остается надежным. Такой принцип соединения имеет ряд преимуществ. В первую очередь исключается человеческий фактор, связанный с недостаточной или чрезмерной затяжкой винта. Кроме того, пружинный механизм компенсирует изменения формы проводника при нагреве или охлаждении.

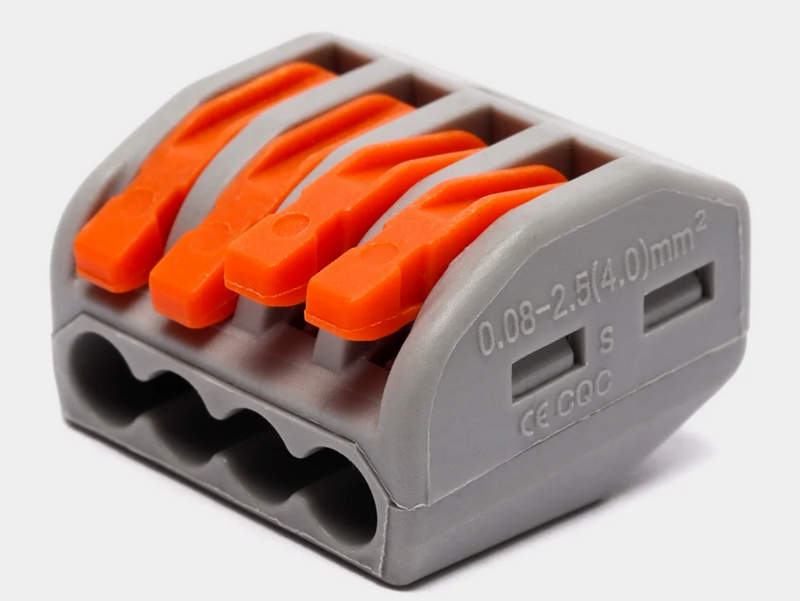

Конструкционные особенности клемм WAGO

Современные клеммы WAGO отличаются продуманной конструкцией, которая обеспечивает удобство эксплуатации и высокую надежность соединения. К основным конструкционным особенностям относятся:

• Компактные размеры корпуса, позволяющие использовать клеммы в ограниченном пространстве,
• Прозрачные или полупрозрачные элементы корпуса для визуального контроля соединения,
• Высокая термостойкость корпуса, предотвращающая деформацию при нагреве,
• Специальная геометрия контактной шины для равномерного распределения тока,
• Антикоррозионное покрытие контактных элементов,
• Высокая механическая прочность конструкции.

Отдельного внимания заслуживает форма корпуса. Она разработана таким образом, чтобы минимизировать вероятность неправильного подключения проводников. Ввод проводника осуществляется строго по направляющему каналу, что снижает риск повреждения контактной части. Кроме того, многие серии клемм оснащаются специальными технологическими отверстиями. Через них можно проверить наличие напряжения в цепи с помощью тестового щупа.

Преимущества использования клемм WAGO 0,08–4 мм2

Широкая популярность клемм WAGO объясняется рядом эксплуатационных преимуществ, которые выгодно отличают их от традиционных соединительных решений. Основные преимущества данных клемм заключаются в следующем:

• Высокая надежность электрического контакта,
• Устойчивость соединения к вибрациям и механическим нагрузкам,
• Отсутствие необходимости применения инструмента при монтаже,
• Быстрая установка проводников,
• Минимизация ошибок при подключении,
• Длительный срок эксплуатации,
• Компактность конструкции,
• Безопасность использования.

Особое значение имеет скорость монтажа. При использовании пружинных клемм время установки проводников сокращается в несколько раз по сравнению с винтовыми соединениями. Это особенно важно при сборке крупных распределительных систем и шкафов автоматизации.

Области применения клемм WAGO

Благодаря универсальному диапазону сечений проводников клеммы WAGO 0,08–4 мм2 находят применение в самых различных сферах. Наиболее распространенные области применения включают:

• Системы промышленной автоматизации,
• Электрические распределительные щиты,
• Монтаж осветительных систем,
• Подключение бытового и промышленного оборудования,
• Системы управления и сигнализации,
• Энергетические установки,
• Системы вентиляции и кондиционирования,
• Строительные электрические сети.

В промышленной автоматике такие клеммы часто используются для подключения датчиков, контроллеров и исполнительных механизмов. Благодаря возможности соединения тонких сигнальных проводников они идеально подходят для систем управления. В энергетике и строительстве клеммы применяются для соединения силовых линий небольшого сечения. Их компактность позволяет размещать большое количество соединений внутри распределительных коробок.

Таким образом, клеммы WAGO, рассчитанные на диапазон проводников от 0,08 до 4 мм2, представляют собой универсальное решение для создания надежных электрических соединений. Их применение позволяет значительно повысить качество монтажа, ускорить процесс подключения проводников и обеспечить стабильную работу электрических систем. Благодаря пружинной технологии соединения такие клеммы обеспечивают постоянное контактное давление и устойчивость соединения к механическим воздействиям и температурным изменениям. Компактная конструкция и удобство эксплуатации делают их удобным инструментом как для промышленного применения, так и для строительных электрических систем.
