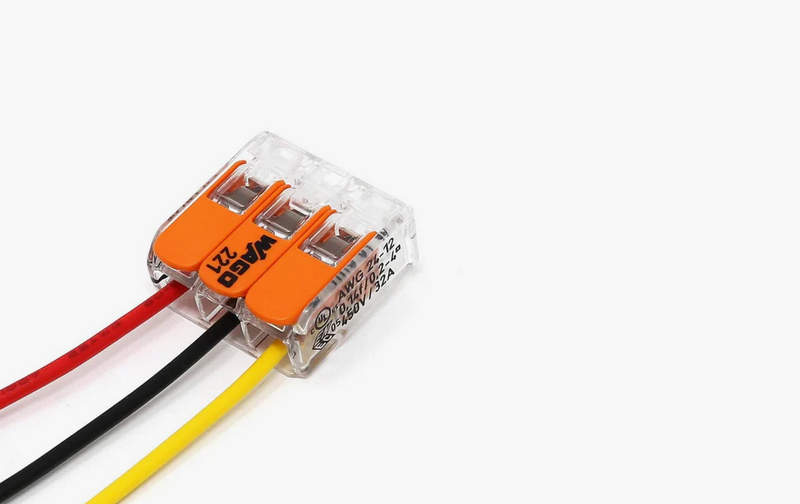

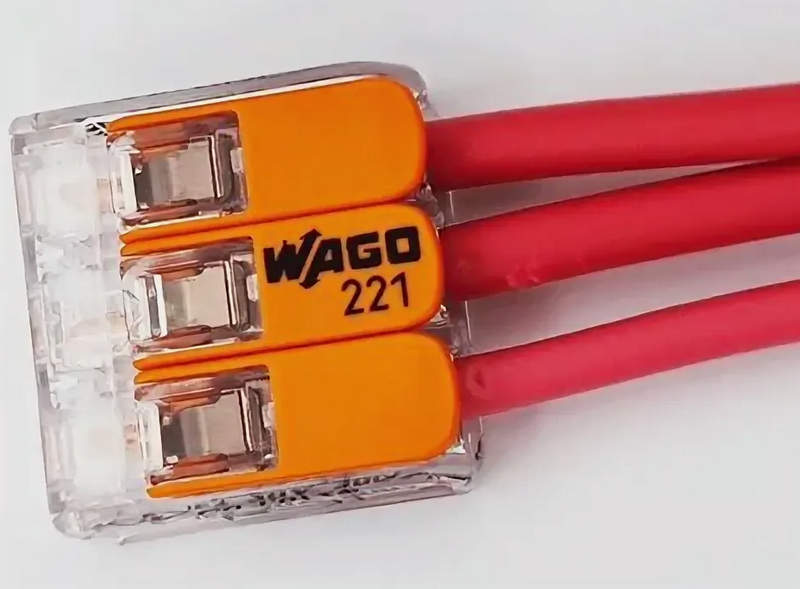

Клеммники WAGO для быстрых и безопасных соединений
Клеммники WAGO представляют собой надежное и технологичное решение для создания электрических соединений в распределительных, силовых и осветительных цепях. Благодаря инновационному пружинному зажиму, они обеспечивают прочное, безопасное и быстрое соединение проводников без необходимости использования винтовых креплений или пайки. Конструкция, материалы и принципы действия клеммников WAGO делают их универсальными для применения в различных отраслях — от промышленной автоматизации до домашней электрики.
Технические характеристики клеммников WAGO
Клеммники WAGO представлены в широком ассортименте, но их ключевые параметры остаются общими для большинства моделей. Ниже приведены основные технические характеристики, на которые ориентируются при выборе конкретного изделия:
- Номинальное напряжение: 250 В; 400 В; 600 В в зависимости от серии;
- Номинальный ток: от 16 А до 41 А;
- Сечение подключаемых проводов: от 0,08 мм2 до 25 мм2;
- Типы проводников: одножильные (жесткие), многожильные (гибкие), луженые;
- Рабочая температура: от -35 до +85 C;
- Материал корпуса: поликарбонат, полиамид, самозатухающие пластики с высокой термостойкостью;
- Материал токопроводящих частей: электролитическая медь с защитным покрытием (олово, никель);
- Класс защиты: IP20, при монтаже в распределительной коробке — IP40 и выше;
- Количество полюсов: от 2 до 8, а также модульные системы на DIN-рейку;
- Метод подключения: с помощью нажимного флажка, бокового ввода, PUSH WIRE или CAGE CLAMP.
Преимущества клеммников WAGO
Ключевыми преимуществами продукции WAGO являются:
- Быстрота и удобство монтажа без инструментов;
- Надежность контакта независимо от условий эксплуатации;
- Многократное подключение/отключение без потери качества зажима;
- Устойчивость к вибрациям, перепадам температур, коррозии;
- Широкий диапазон допустимых сечений проводников;
- Компактные габариты и универсальность конструкции;
- Совместимость с DIN-рейками, возможность маркировки;
- Соответствие международным стандартам безопасности;
- Длительный срок службы без необходимости обслуживания;
- Экономия времени при массовом монтаже.
Принцип действия и режимы работы
Клеммники WAGO построены на базе запатентованных технологий, главной из которых является пружинной зажим. В отличие от традиционных винтовых клемм, где соединение обеспечивается затяжкой болта, в пружинной системе удержание проводника осуществляется силой предварительно напряжённой пружины. Это обеспечивает постоянное давление на провод, предотвращая ослабление контакта со временем, даже при вибрациях, термических колебаниях или механических нагрузках. Режимы работы клеммника можно рассматривать с точки зрения электрических и эксплуатационных условий:
- Нормальный режим: передача тока номинальной величины в пределах температурной устойчивости;
- Предельный режим: кратковременная работа при повышенном токе (например, при пусковых нагрузках);
- Аварийный режим: короткое замыкание или перегрев; конструкция клеммника предусматривает безопасность отключения и минимизацию риска возгорания;
- Механический режим: многократное подключение и отключение проводников без износа контактных элементов.
Важной особенностью является то, что пружинный зажим не требует обслуживания. При установке провод просто вставляется до упора (в случае PUSH WIRE) или фиксируется после нажатия рычага (в серии с флажками). Это позволяет производить монтаж даже без применения инструментов, что особенно важно при больших объёмах работ или в стеснённых условиях.
Конструктивные особенности клеммников WAGO
Конструкция клеммника WAGO продумана до мельчайших деталей. В основе лежит пластиковый корпус, выполненный из термостойкого и самозатухающего полимера, устойчивого к ультрафиолету, химическим веществам и высоким температурам. Внутри размещается контактная пружина особой формы (чаще всего CAGE CLAMP), выполненная из пружинной стали или легированной меди. Эта пружина обеспечивает стабильный электрический контакт и компенсирует тепловые расширения проводника, исключая самоослабление соединения. В некоторых сериях присутствует нажимной флажок — пластиковый рычаг, который приподнимает зажимную пружину. Это удобно для работы с гибкими многожильными проводами. В моделях с технологией PUSH WIRE пользователь просто вставляет зачищенный конец провода в отверстие, и зажим срабатывает автоматически. Корпус имеет специальные технологические пазы для установки на DIN-рейку (в монтажных сериях), а также маркерные зоны для нанесения подписей. Некоторые модели комплектуются встроенными тестовыми отверстиями, через которые можно производить измерения без разборки соединения. Многополюсные клеммники имеют изолированные каналы для каждого проводника, что исключает возможность короткого замыкания между фазами.
Области применения клеммников WAGO
Благодаря универсальности конструкции, широкому диапазону токов и напряжений, клеммники WAGO используются в самых разных отраслях:
- Промышленная автоматизация и электрика;
- Электрощитовые установки;
- Монтаж осветительных систем;
- Распределительные коробки и соединительные узлы в жилых зданиях;
- Монтаж электропроводки в каркасных домах;
- Сборка модульных шкафов управления;
- Автоматика отопления, вентиляции, кондиционирования;
- Системы видеонаблюдения и сигнализации;
- Подключение датчиков и исполнительных устройств;
- Сборка временных схем и лабораторных стендов.
В целом, клеммники WAGO представляют собой эталон надежности и технологичности в сфере электротехнического соединения проводников. Благодаря инновационным решениям, удобству эксплуатации и высокой надежности, они заслужили признание среди специалистов по электромонтажу, инженеров и проектировщиков. Выбор в пользу WAGO — это инвестиция в безопасность, долговечность и профессиональный уровень вашей электромонтажной системы.
