Клеммники WAGO 2-х контактные для электромонтажа: простое и безопасное соединение проводников

В современном электротехническом оборудовании надежность соединения проводников играет критически важную роль. От качества контактных соединений зависит стабильность работы электрических цепей, безопасность эксплуатации оборудования и долговечность всей системы электроснабжения. В условиях промышленности, строительства, автоматизации и бытовых электросетей особое распространение получили компактные и технологичные соединительные элементы — клеммники. Одними из наиболее востребованных решений на рынке электротехнических компонентов являются клеммники WAGO. Эти устройства разработаны с использованием современных технологий безвинтового соединения проводников и широко применяются в распределительных коробках, электрических щитах, системах освещения и промышленной автоматике. Особенно популярны двухконтактные клеммники WAGO, предназначенные для соединения двух проводников.

Общая характеристика двухконтактных клеммников WAGO

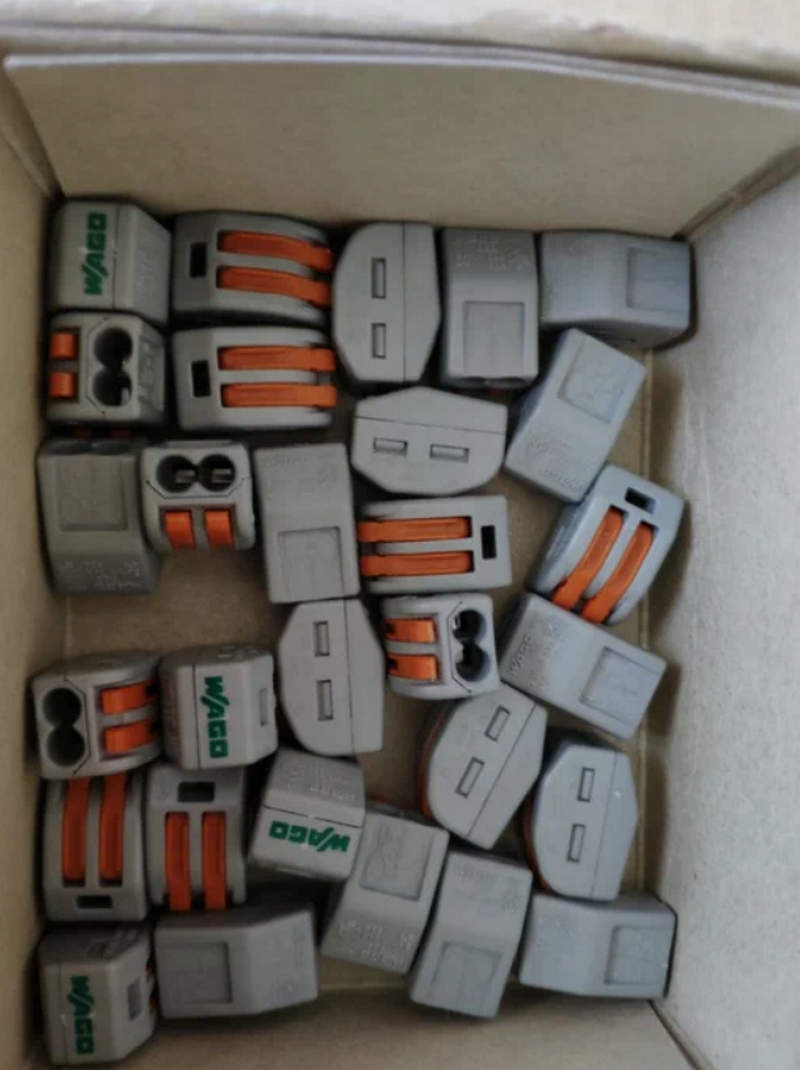

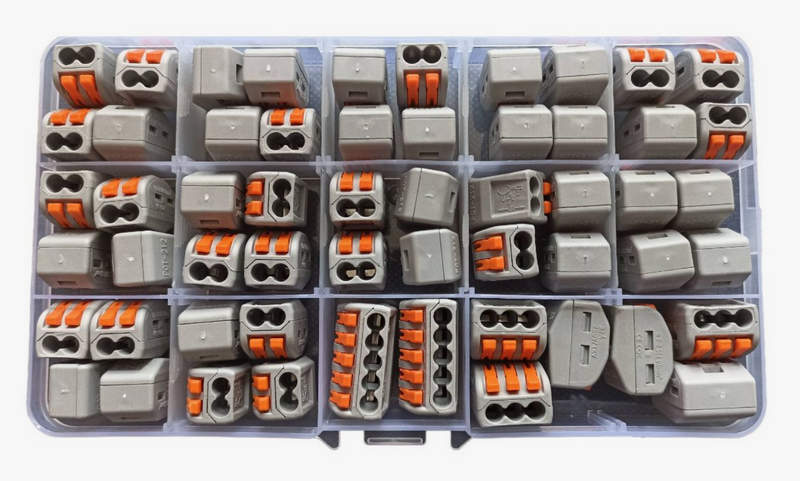

Двухконтактные клеммники WAGO представляют собой компактные электрические соединители, предназначенные для быстрого соединения двух проводников без применения винтовых зажимов. В основе конструкции лежит пружинный механизм, обеспечивающий постоянное давление контакта на проводник. Такая технология позволяет значительно повысить надежность электрического соединения по сравнению с традиционными винтовыми клеммами. Пружинный зажим автоматически компенсирует тепловые расширения металла, вибрации и механические нагрузки, которые могут возникать в процессе эксплуатации электрических систем. Конструктивно двухконтактные клеммники состоят из нескольких основных элементов: корпуса из высокопрочного изоляционного материала, токопроводящей шины, пружинного зажимного механизма, контактных площадок для проводников. Использование высококачественных материалов обеспечивает устойчивость клеммников к температурным нагрузкам, воздействию электрического тока и механическим нагрузкам. Благодаря этому такие изделия могут использоваться в различных условиях эксплуатации. К основным характеристикам двухконтактных клеммников WAGO относятся следующие параметры:

• номинальное напряжение до 450 В,
• номинальный ток до 24–32 А в зависимости от серии,
• поддержка проводников различного типа: одножильных, многожильных, гибких,
• диапазон сечения проводников от 0,14 до 4 мм2 в зависимости от модели,
• температурный диапазон эксплуатации от −40 до +85 C,
• корпус из самозатухающего полимера,
• компактные габариты для установки в распределительных коробках.

Такие характеристики делают двухконтактные клеммники универсальным решением для большинства задач электрического соединения.

Конструктивные особенности клеммников WAGO 2-х

Одной из ключевых особенностей клеммников WAGO является применение пружинной технологии соединения проводников. В отличие от винтовых соединений, где контакт создается путем механического затягивания винта, пружинная система обеспечивает постоянное контактное давление без необходимости дополнительного обслуживания. Конструкция двухконтактных клеммников включает несколько функциональных элементов, обеспечивающих стабильную работу соединителя. Основные элементы конструкции включают:

• изолирующий корпус из термостойкого полимера,
• токопроводящую медную или луженую контактную шину,
• пружинный зажимной механизм из специальной пружинной стали,
• контактные каналы для ввода проводников,
• индикаторные окна контроля подключения.

Корпус клеммника выполняет одновременно несколько функций. Он защищает контактные элементы от механических повреждений, обеспечивает электрическую изоляцию и предотвращает случайное прикосновение к токоведущим частям. Применяемые материалы обладают высокой устойчивостью к нагреву и не поддерживают горение. Пружинный механизм является центральным элементом конструкции. Он обеспечивает равномерное распределение контактного давления на проводник, что позволяет избежать ослабления соединения со временем. Даже при значительных вибрациях или температурных колебаниях контакт остается стабильным. Контактная шина изготавливается из меди или медных сплавов с дополнительным покрытием. Это обеспечивает минимальное сопротивление электрического соединения и высокую проводимость. Прозрачные элементы корпуса в некоторых сериях позволяют визуально контролировать правильность подключения проводников, что значительно упрощает монтаж.

Технические характеристики двухконтактных клеммников

К основным техническим характеристикам относятся следующие показатели:

• номинальное напряжение электрической цепи,
• максимально допустимый ток нагрузки,
• тип поддерживаемых проводников,
• допустимый диапазон сечения проводов,
• температурный диапазон эксплуатации,
• устойчивость к вибрациям и механическим воздействиям,
• класс изоляции корпуса.

В зависимости от серии клеммников могут использоваться различные типы проводников. Некоторые модели предназначены для подключения только одножильных проводов, другие поддерживают также гибкие многожильные проводники. Важным параметром является допустимое сечение проводников. Для бытовых электрических сетей чаще всего используются проводники сечением 1,5–2,5 мм2, тогда как в промышленном оборудовании могут применяться более толстые кабели. Также необходимо учитывать максимальный ток нагрузки. При превышении допустимого значения возможно перегревание контакта и повреждение соединения. Температурный диапазон эксплуатации позволяет использовать клеммники как внутри помещений, так и в условиях повышенных температур или низких температур окружающей среды.

Области применения двухконтактных клеммников

Благодаря универсальности конструкции двухконтактные клеммники WAGO применяются в различных областях электротехники и промышленности. Они используются при монтаже электрических сетей, сборке оборудования и обслуживании систем электроснабжения. Основные области применения включают:

• монтаж электрических распределительных коробок,
• соединение проводников в системах освещения,
• подключение электрических приборов,
• использование в шкафах автоматики,
• монтаж систем промышленной автоматизации,
• применение в строительстве и инженерных системах зданий,
• соединение проводников в бытовых электрических сетях.

В промышленной автоматике такие клеммники используются для подключения датчиков, исполнительных механизмов, модулей управления и других компонентов систем управления. В строительстве они применяются при монтаже электрической проводки, систем освещения, сигнализации и других инженерных коммуникаций. Компактные размеры позволяют использовать их в распределительных коробках, где пространство ограничено.

Таким образом, двухконтактные клеммники WAGO являются современным и эффективным решением для соединения электрических проводников. Благодаря применению пружинной технологии обеспечивается надежное контактное соединение, устойчивое к вибрациям, температурным изменениям и длительной эксплуатации. Компактная конструкция, простота монтажа и универсальность применения делают такие клеммники востребованными в различных областях электротехники, включая промышленную автоматизацию, строительство, энергетику и бытовые электрические системы. Использование двухконтактных клеммников позволяет значительно повысить качество электрических соединений, сократить время монтажа и обеспечить долговременную надежность работы электрических цепей.
