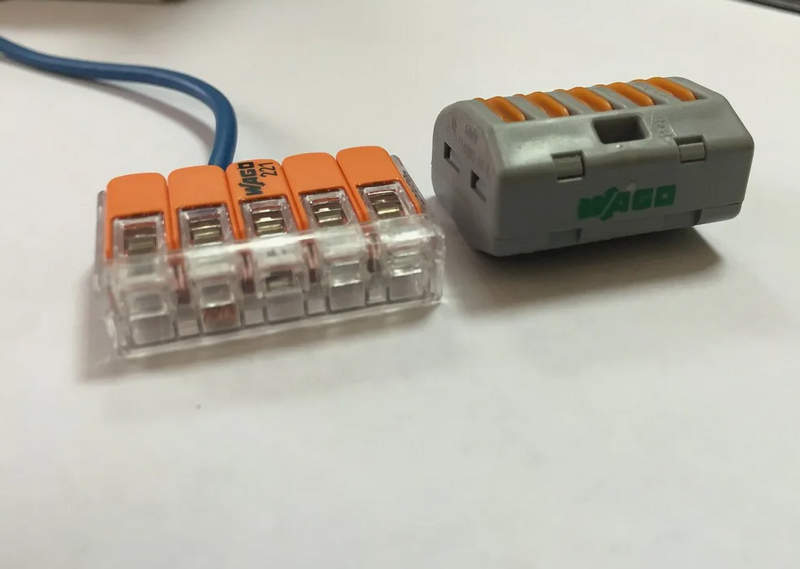

Клеммники для проводов WAGO: надёжное и компактное соединение
Клеммники для проводов WAGO являются одними из самых распространённых и технологически продвинутых решений для электрических соединений в сфере промышленной автоматизации, распределительных шкафов, жилой и коммерческой электрики. Эти соединительные элементы изначально разрабатывались как альтернатива традиционным винтовым соединениям, и со временем доказали свою надёжность, удобство монтажа и универсальность. Бренд WAGO стал практически синонимом инноваций в области соединительной техники, и его продукция используется по всему миру.
Технические характеристики клеммников WAGO
Клеммники WAGO выпускаются в широком диапазоне исполнений и моделей, отличающихся друг от друга как по конструкции, так и по рабочим характеристикам. Приведём усреднённые параметры, характерные для большинства популярных серий:
- Номинальное напряжение: 250–1000 В (в зависимости от серии и модели);
- Номинальный ток: 16–41 А;
- Сечение подключаемого проводника: от 0,08 до 6 мм2 (одножильные, многожильные, гибкие с наконечниками и без);
- Температурный диапазон эксплуатации: от -40 до +105 C;
- Диэлектрическая прочность: свыше 4 кВ;
- Степень защиты: IP20 (в стандартном исполнении), возможны модели с повышенной защитой;
- Материалы корпуса: термостойкий пластик, стойкий к УФ-излучению, воспламенению, деформациям;
- Контактные элементы: медные токоведущие части с оловянным или никелевым покрытием.
Особо стоит отметить устойчивость к вибрации, химической среде и перепадам температур — это делает клеммники WAGO пригодными как для монтажа внутри зданий, так и в сложных промышленных условиях.
Принцип работы и конструктивные особенности
Клеммники WAGO отличаются от традиционных винтовых соединений тем, что используют безвинтовые механизмы зажима. Основной принцип — это использование пружинного контакта, обеспечивающего надёжную фиксацию провода при минимальном усилии со стороны монтажника. Конструкция может отличаться в зависимости от серии, но базовые принципы сохраняются. Наиболее распространены следующие типы пружинного зажима:
- Cage Clamp (пружинная клетка) — классическая конструкция, где зажимной контакт осуществляется с помощью стальной пружины, прижимающей провод к токоведущей шине. Установка осуществляется при помощи отвертки, с её помощью приподнимается рычаг, вводится провод, после чего рычаг отпускается, и зажим автоматически фиксирует провод.
- Push-in CAGE CLAMP — модернизированная версия, позволяющая вводить жесткий или предварительно оконцованный провод напрямую, без применения инструмента. Контакт автоматически фиксирует проводник при входе.
- LEVER Cage Clamp — система с рычажковым механизмом, предоставляющая максимальную удобство при монтаже. Пользователь поднимает рычажок, вводит провод, опускает рычаг — соединение готово. Особенно популярна в сериях WAGO 221 и 2273 для распределительных коробок.
Пружинный контакт гарантирует постоянное усилие прижатия, компенсирует тепловое расширение и вибрации, что делает соединение долговечным и надёжным в течение многих лет эксплуатации.
Режимы и особенности применения
Клеммники WAGO могут применяться в различных режимах и сферах, от бытовой электропроводки до сложных систем управления в промышленности. Их можно условно разделить на следующие направления применения:
- Монтаж в распределительных коробках: Здесь чаще всего используются компактные клеммы серий 2273 и 221, которые позволяют соединять от 2 до 8 проводов различного сечения и типа. Удобство монтажа в ограниченном пространстве, прозрачный корпус и отсутствие необходимости в обслуживании делает их идеальным решением для электриков.
- Управляющие шкафы и автоматика: Для монтажа на DIN-рейку применяются клеммы серий 2000, 280, 750 и других, обеспечивающие надёжное подключение сигнальных и силовых цепей, возможность маркировки и кросс-соединений. Возможна работа в условиях промышленной вибрации и высоких нагрузок.
- Системы освещения и потолочные распределения: WAGO предлагает специальные соединители с монтажными кронштейнами и предварительно оконцованными шнурами, предназначенные для быстрого подключения осветительных приборов.
- Проектирование распределительных щитов и автоматизация зданий: Используются универсальные и функциональные клеммники с дополнительными аксессуарами — перемычками, держателями предохранителей, маркировочными табличками и т.д.
- Транспорт, судостроение, машиностроение: За счёт высокой виброустойчивости и температурной стабильности клеммники WAGO активно применяются в поездах, автомобилях, станках, подъёмных механизмах и судовых системах.
Дополнительные функции и аксессуары
Современные клеммники WAGO могут включать в себя дополнительные возможности:
- Маркировка: возможность вставки бирок или маркировочных табличек;
- Перемычки: специальные перемычки для параллельного соединения нескольких клемм;
- Тестовые точки: для измерений и диагностики;
- Интеграция: некоторые модели позволяют интеграцию в автоматизированные системы с поддержкой протоколов передачи данных;
- Компактность: наличие ультракомпактных моделей, экономящих место на рейке;
- Модульность: использование клеммников в составе сборных блоков.
Преимущества клеммников WAGO
К числу основных достоинств клеммников WAGO можно отнести:
- Высокая надёжность соединения при отсутствии винтовых элементов;
- Ускорение процесса монтажа и демонтажа проводов;
- Универсальность: работа с различными типами проводников и сечениями;
- Отсутствие необходимости в повторной затяжке контактов;
- Повышенная безопасность благодаря изоляционным материалам и встроенной защите от прикосновения;
- Устойчивость к вибрации, коррозии, перепадам температуры;
- Продуманная эргономика: прозрачный корпус, цветовая кодировка, наличие рычажков;
- Широкий ассортимент по количеству полюсов, сечению, способу монтажа.
Таким образом, клеммники WAGO представляют собой яркий пример того, как инновации и инженерная точность могут привести к созданию по-настоящему универсального, надёжного и удобного средства для организации электромонтажа. Применение безвинтовых соединений, использование высококачественных материалов, интуитивно понятный принцип работы — всё это делает продукцию WAGO востребованной как среди профессиональных монтажников, так и среди специалистов по автоматизации. В современных условиях, где важна не только функциональность, но и скорость монтажа, компактность и безопасность, клеммники WAGO становятся незаменимыми элементами в распределительных сетях, электрических шкафах, бытовых и промышленных системах.
