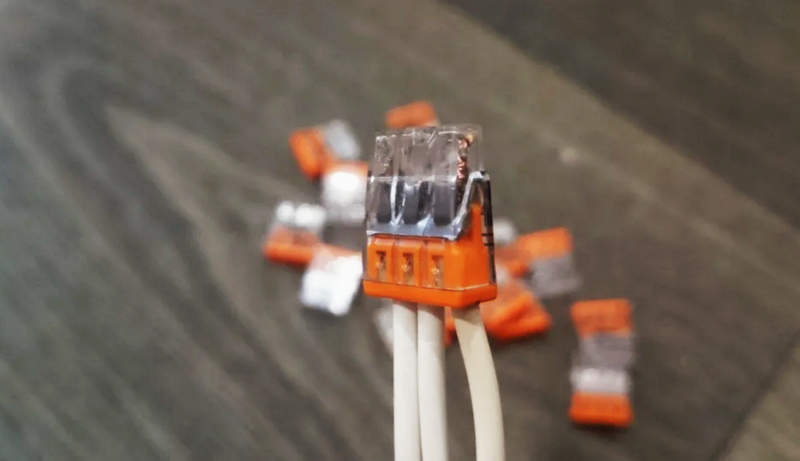

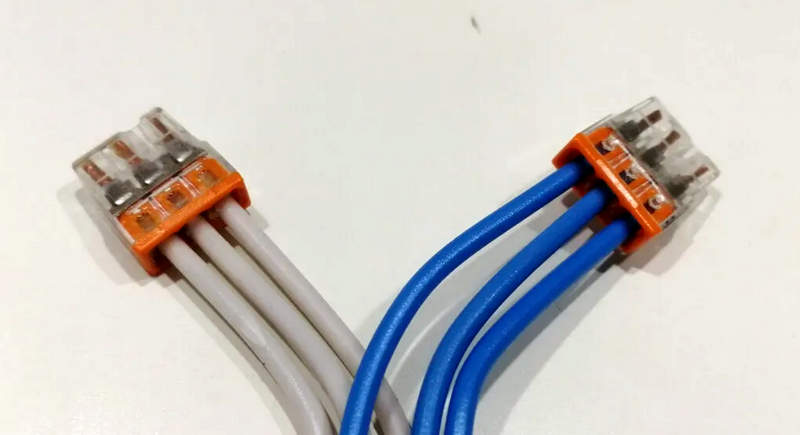

Клеммник WAGO 2273-203: надежное соединение трех проводов в компактном корпусе
В современном электромонтаже особое значение приобретают технологии, позволяющие создавать надежные, долговечные и безопасные соединения проводников без применения сложных инструментов и трудоемких операций. С ростом требований к скорости монтажа, компактности оборудования и стабильности электрических контактов традиционные методы соединения проводов постепенно уступают место современным инженерным решениям. Одним из наиболее востребованных вариантов на рынке соединительных компонентов стали компактные клеммы быстрого монтажа. Клемма WAGO 2273-203 представляет собой соединительный элемент, предназначенный для оперативного соединения нескольких медных проводников в распределительных коробках, электрических щитах и различных электрических цепях. Данное изделие относится к популярной серии компактных соединительных клемм, отличающихся уменьшенными габаритами, высокой надежностью контактного соединения и удобством эксплуатации. Использование подобных решений значительно ускоряет процесс монтажа, снижает вероятность ошибок и обеспечивает стабильную работу электрических систем.
Общая характеристика соединительных клемм серии WAGO 2273
Соединительные клеммы серии 2273 разработаны для быстрого и безопасного соединения медных проводников. Их конструкция ориентирована на использование в распределительных коробках, электрических шкафах и других ограниченных пространствах, где требуется высокая плотность размещения соединений. Ключевые характеристики клеммы WAGO 2273-203 включают:
- номинальное напряжение до 450 В,
- тип проводников одножильные медные,
- тип контактного механизма пружинный зажим,
- материал корпуса высокопрочный изоляционный полимер,
- компактные габариты корпуса,
- возможность визуального контроля глубины вставки проводника.
Благодаря данным характеристикам клемма может использоваться в различных электрических цепях, обеспечивая стабильность соединения и безопасность эксплуатации.
Конструкция и принцип работы клеммы WAGO 2273-203
Конструкция клеммы WAGO 2273-203 основана на использовании пружинного контактного механизма. Такой тип соединения позволяет надежно фиксировать проводник внутри клеммы без применения винтовых зажимов. Внутренний контактный элемент выполнен из высококачественного проводящего материала, обеспечивающего минимальное переходное сопротивление. Пружинный механизм оказывает постоянное давление на проводник, благодаря чему электрический контакт остается стабильным на протяжении длительного времени. Корпус клеммы изготовлен из термостойкого изоляционного материала. Он защищает контактную группу от внешних воздействий и обеспечивает безопасность при эксплуатации электрических систем. Дополнительно корпус имеет прозрачную или полупрозрачную структуру, позволяющую контролировать правильность установки проводника. Особенности конструкции позволяют обеспечить:
- надежную фиксацию проводника без дополнительного инструмента,
- устойчивость к вибрациям и механическим нагрузкам,
- стабильный электрический контакт при длительной эксплуатации,
- компактность соединительного элемента,
- возможность быстрого монтажа в ограниченном пространстве.
Такая конструкция делает клемму удобной как для профессиональных электромонтажников, так и для специалистов, выполняющих обслуживание электрических систем.
Технические характеристики клеммы WAGO 2273-203
К ключевым техническим характеристикам относятся:
- тип изделия соединительная клемма быстрого монтажа,
- серия изделия WAGO 2273,
- модель 2273-203,
- количество контактов три,
- тип проводников одножильные медные,
- диапазон сечения проводников 0,5–2,5 мм2,
- тип зажима пружинный контакт,
- материал контактной группы медный сплав,
- материал корпуса высокопрочный изоляционный пластик,
- цвет корпуса прозрачный с цветной маркировкой,
- габариты компактные для установки в распределительных коробках.
Данные характеристики делают клемму универсальным решением для соединения проводников в электрических цепях различного назначения.
Области применения клеммы WAGO 2273-203
Соединительные клеммы данного типа используются в различных сферах электротехнической деятельности. Их универсальность позволяет применять как в бытовых, так и в промышленных электрических системах. Основные области применения включают:
- создание электрических соединений в жилых зданиях,
- электромонтаж в коммерческих помещениях,
- подключение электрических устройств и оборудования,
- модернизация существующих электрических сетей,
- использование в электрических щитах и шкафах управления,
- выполнение ремонтных и сервисных работ в электрических системах.
Благодаря простоте использования и высокой надежности такие клеммы получили широкое распространение среди профессиональных электриков и монтажных организаций.
Таким образом, клемма WAGO 2273-203 является современным соединительным элементом, предназначенным для быстрого и надежного соединения проводников в электрических цепях. Ее конструкция основана на использовании пружинного контактного механизма, который обеспечивает стабильность электрического соединения и удобство монтажа. Компания «Олниса» осуществляет поставки промышленного оборудования и электротехнических компонентов для предприятий России и стран СНГ.
