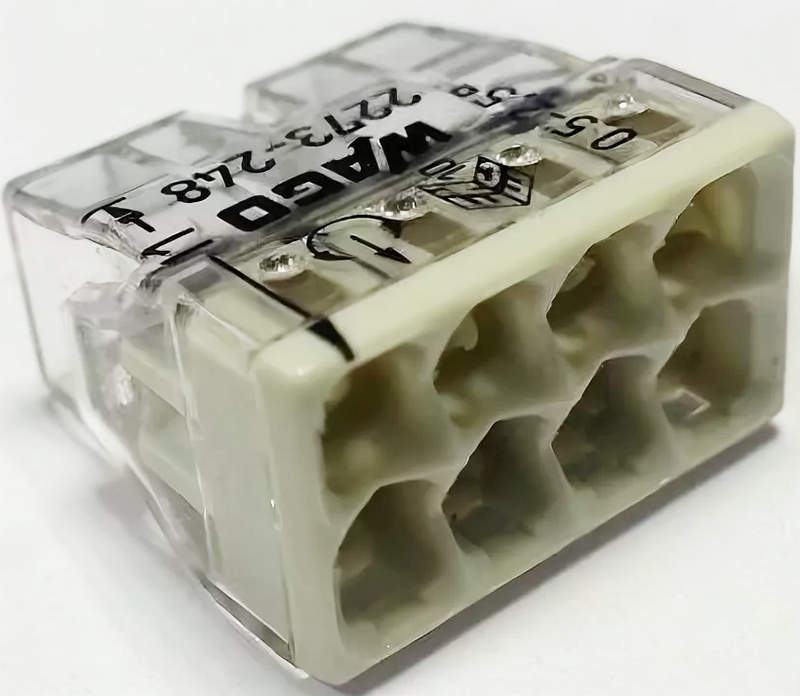

Клемма WAGO 2273-248: компактное решение для быстрых соединений

Современные электрические соединения в распределительных коробках и монтажных нишах требуют высокой надежности, компактности, простоты установки и совместимости с различными типами проводов. Именно под эти требования была создана серия клемм WAGO 2273, одной из модификаций которой является модель WAGO 2273-248. Эта клемма обеспечивает быстрый, безопасный и безвинтовой контакт между восьмью одножильными проводами. Она применяется в осветительных и распределительных системах, а также при сборке электрощитового оборудования, где требуется компактное и долговечное соединение.

Технические характеристики

Ниже перечислены ключевые технические параметры клеммы WAGO 2273-248:

• Номинальное количество соединяемых проводов: 8;
• Тип проводов: одножильные (жесткие);
• Сечение подключаемого провода: от 0.5 до 2.5 мм2;
• Номинальный ток: 24 А;
• Номинальное напряжение: 450 В;
• Категория перенапряжения: III;
• Степень загрязнения: 2;
• Испытательное напряжение: 4 кВ;
• Диапазон температур эксплуатации: от -35 до +105 C;
• Тип подключения: push-in (вставка без инструмента);
• Материал контактной пружины: пружинная сталь с гальваническим покрытием;
• Изоляционный корпус: поликарбонат, самозатухающий, устойчивый к УФ-излучению;
• Класс горючести: UL 94 V0;
• Цвет корпуса: прозрачный с маркировочным обозначением;
• Наличие отверстий для повторной проверки напряжения: да (испытательные точки с обеих сторон);
• Размеры корпуса: приблизительно 20.5 x 19.5 x 10.5 мм;
• Вес одного изделия: около 4 г.

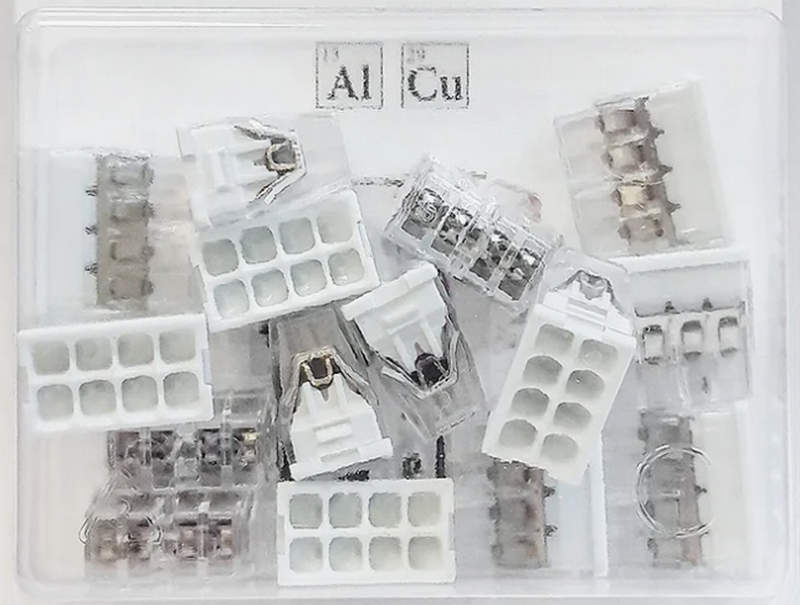

Особенности конструкции и принцип действия

Клемма WAGO 2273-248 разработана специально для быстрого монтажа в распределительных коробках при помощи вставки проводов без использования инструментов. Она оснащена восьмью независимыми гнездами, каждое из которых имеет собственную контактную пружину. Контактная технология push-in реализована с применением специально сформированной пружины из закаленной стали, которая при вставке провода надежно прижимает его к токопроводящей шине. Пружинный зажим обеспечивает стабильный и долговечный контакт независимо от вибраций, температурных перепадов и других внешних воздействий. Принцип действия прост: при введении оголенного конца одножильного провода пружина немного отгибается, затем мгновенно срабатывает и плотно прижимает его к токоведущей части. Удаление провода возможно только с усилием, удерживая клемму и тянув провод строго в осевом направлении. Такая конструкция исключает самопроизвольное отсоединение проводников. Корпус изделия выполнен из прозрачного поликарбоната, что позволяет визуально контролировать правильность установки провода. На корпусе нанесена маркировка с техническими параметрами, включая номинальные токи, сечение и количество подключаемых проводов. Также имеются испытательные отверстия для щупов мультиметра, что позволяет проводить измерения без демонтажа соединения.

Режимы работы и электрическая нагрузка

Клемма предназначена для работы в стандартных распределительных сетях с переменным током 50/60 Гц при номинальном напряжении до 450 В. Номинальный ток — 24 А — указывает на допустимую нагрузку, которую соединение может безопасно выдерживать при правильном выборе сечения проводов и условиях установки. Важно учитывать, что при подключении проводов различного сечения допустимая нагрузка должна быть ориентирована на минимальный параметр. Например, если подключены провода 1.0 мм2 и 2.5 мм2, расчетная нагрузка определяется по проводу меньшего сечения. Клеммы WAGO 2273-248 рассчитаны на длительную эксплуатацию при температуре окружающей среды от -35 до +105 C, что делает возможным их применение как внутри помещений, так и в условиях пониженных температур (например, в неотапливаемых технических помещениях).

Преимущества клеммы WAGO 2273-248

Ниже кратко перечислены основные достоинства изделия:

• Возможность подключения до 8 проводов в одной клемме;
• Компактный корпус, экономящий место в распределительной коробке;
• Простой монтаж без инструментов — технология push-in;
• Прозрачный корпус для визуального контроля контакта;
• Испытательные отверстия для щупов измерительных приборов;
• Высокая надёжность контакта без ослабления со временем;
• Соответствие нормам безопасности и пожаростойкости;
• Широкий диапазон рабочих температур и токов;
• Долговечность и виброустойчивость соединения;
• Совместимость с одножильными медными проводами.

Особенности эксплуатации и монтаж

Монтаж клеммы WAGO 2273-248 не требует специальных навыков. Для подключения необходимо:

• Снять изоляцию с провода на длину 11 мм.
• Ввести оголенный конец в клемму до упора — срабатывает пружинный зажим.
• Убедиться визуально через прозрачный корпус в глубине посадки провода.
• При необходимости воспользоваться тестовым отверстием для проверки наличия напряжения.

Разъединение происходит путём выдергивания провода с приложением усилия, не нарушающего механическую целостность соединения. Важно, чтобы провода были жесткими: клеммы серии 2273 не предназначены для гибких многожильных проводников. Одним из преимуществ конструкции является компактность: несмотря на возможность подключения до восьми проводов, клемма занимает минимальное место в монтажной коробке. Это особенно актуально в условиях плотной прокладки кабеля или ограниченного пространства.

Области применения

Клемма WAGO 2273-248 применяется в широком спектре электромонтажных задач. Ниже перечислены типовые направления использования:

• Электропроводка в жилых и коммерческих зданиях;
• Соединение одножильных проводов в распаечных коробках;
• Подключение осветительных систем и выключателей;
• Модернизация и ремонт существующих электросетей;
• Монтаж временных или постоянных линий освещения;
• Сборка и расширение электрических щитов низкого напряжения;
• Использование в учебных лабораториях и наглядных демонстрационных стендах.

Таким образом, клемма WAGO 2273-248 представляет собой высокотехнологичное и удобное решение для соединения восьми одножильных проводов в одной точке. Её конструкция основана на современной пружинной технологии, которая обеспечивает надёжный электрический контакт без винтов и усилий. Простота установки, компактные размеры, высокая допустимая нагрузка и долговечность делают эту клемму незаменимым элементом для электромонтажных работ.
