Клемма WAGO 2273-243 на 3 провода как современное решение для безопасного и компактного монтажа электропроводки
Современные электрические системы требуют не только высокой надежности, но и удобства монтажа, компактности компонентов и стабильности электрического соединения на протяжении всего срока эксплуатации оборудования. В условиях постоянного усложнения электрических схем, увеличения плотности монтажа в распределительных коробках и шкафах управления возрастает значение качественных соединительных элементов. Именно поэтому клеммные соединители становятся важнейшей частью любой системы электропроводки. Среди большого количества решений особое место занимают компактные соединительные клеммы серии WAGO 2273. Одной из наиболее востребованных моделей является клемма WAGO 2273 243, предназначенная для соединения трёх проводников. Благодаря сочетанию компактных размеров, удобства применения и высокой электрической надежности данная клемма получила широкое распространение в электротехнической практике.
Общие сведения о клеммах серии WAGO 2273
Серия 2273 представляет собой поколение компактных клеммных соединителей, разработанных для соединения одножильных проводников в распределительных системах. Основная идея разработки данной серии заключалась в уменьшении габаритов клемм при сохранении высоких электрических характеристик и надёжности соединения. Эти клеммы используются в распределительных коробках, шкафах автоматики, электрических панелях и осветительных системах. Благодаря компактной конструкции они позволяют существенно увеличить плотность монтажа и уменьшить занимаемое пространство внутри коробок. Ключевые особенности серии 2273 заключаются в следующем:
- простая технология подключения push-wire,
- высокая надежность контактного соединения,
- уменьшенные габариты корпуса,
- прозрачный корпус для визуального контроля подключения,
- встроенная контактная пружина из высококачественной стали,
- долговечность соединения без необходимости обслуживания.
Одной из наиболее популярных моделей этой серии является клемма WAGO 2273 243, рассчитанная на соединение трёх проводников.
Технические характеристики клеммы WAGO 2273 243
Клемма WAGO 2273 243 имеет ряд технических параметров, которые определяют её возможности использования в электрических системах. Основные технические характеристики устройства включают:
- тип соединения push-wire пружинный контакт,
- диапазон сечения проводников от 0.5 до 2.5 мм2,
- рабочая температура эксплуатации до 105 C,
- материал контактной пружины нержавеющая пружинная сталь,
- материал корпуса поликарбонат с высокой термостойкостью,
- цвет корпуса прозрачный,
- цвет основания оранжевый,
- тип монтажа вставка проводника без инструмента.
Эти характеристики делают клемму универсальным соединительным элементом для широкого диапазона электрических систем.
Принцип работы пружинного контакта

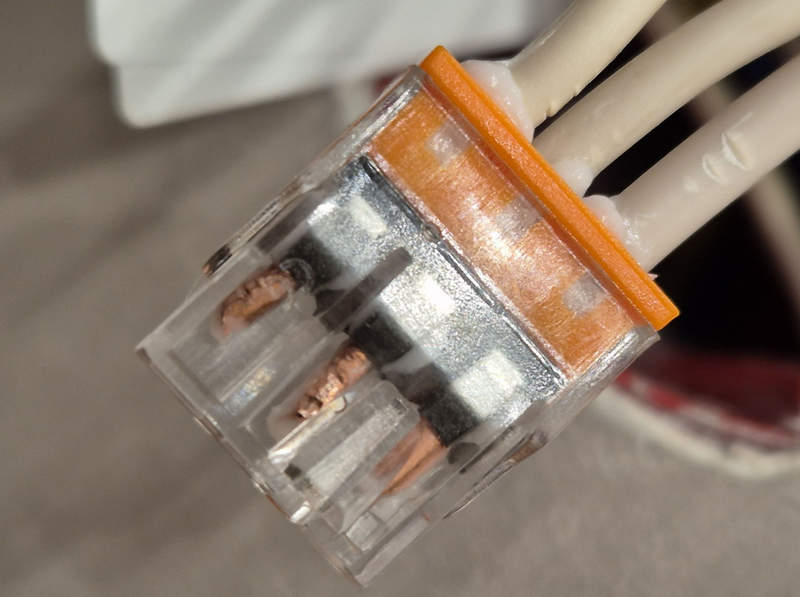

Работа клеммы основана на использовании пружинного контактного механизма. При вставке проводника в отверстие контактная пружина автоматически прижимает провод к токопроводящей шине. Пружина обеспечивает постоянное давление независимо от температурных колебаний и механических воздействий. Это является одним из ключевых преимуществ технологии push-wire. Основные этапы подключения проводника:
- подготовка проводника путём снятия изоляции,
- вставка оголённого проводника в контактное отверстие,
- фиксация проводника пружинным механизмом,
- формирование электрического соединения.
После вставки проводника контактная пружина автоматически фиксирует его внутри клеммы. Благодаря этому исключается возможность ослабления соединения.
Преимущества использования клеммы WAGO 2273 243
Клеммы данной серии обладают рядом преимуществ, которые делают их популярными среди специалистов по монтажу электрических систем. Основные преимущества изделия включают:
- высокая скорость монтажа,
- отсутствие необходимости использования инструмента,
- компактные размеры корпуса,
- надежное пружинное соединение,
- устойчивость к вибрациям,
- визуальный контроль подключения,
- длительный срок эксплуатации,
- повышенная электрическая безопасность.
Компактные размеры клеммы позволяют устанавливать большее количество соединений в одной распределительной коробке. Это особенно важно при монтаже современных электрических систем с высокой плотностью проводки.
Области применения
Клемма WAGO 2273 243 используется в различных областях электротехнической практики. Универсальность конструкции позволяет применять её в бытовых, коммерческих и промышленных системах. Наиболее распространённые области применения включают:
- монтаж распределительных коробок в жилых зданиях,
- подключение осветительных систем,
- создание ответвлений электрических линий,
- монтаж электропроводки в офисных помещениях,
- соединение проводников в промышленном оборудовании,
- установка электрических сетей в коммерческих зданиях,
- распределение питания в системах автоматизации.
Благодаря высокой надежности контактной системы данные клеммы широко применяются в профессиональной электротехнической практике.
Таким образом, клемма WAGO 2273 243 представляет собой современное решение для быстрого и надежного соединения трёх одножильных проводников в электрических системах. Компактная конструкция, пружинный механизм фиксации и высокая электрическая надежность делают данное изделие востребованным как в бытовых, так и в промышленных системах электроснабжения. Поставки промышленного оборудования, электротехнических компонентов и различных комплектующих для предприятий осуществляет компания «Олниса». Компания занимается поставками оборудования по всей территории России и стран СНГ, обеспечивая предприятия необходимыми компонентами для реализации промышленных и электротехнических проектов. Основная деятельность компании связана с поставками оборудования и организацией логистики, при этом компания не имеет технических специалистов и не выполняет подбор оборудования.
