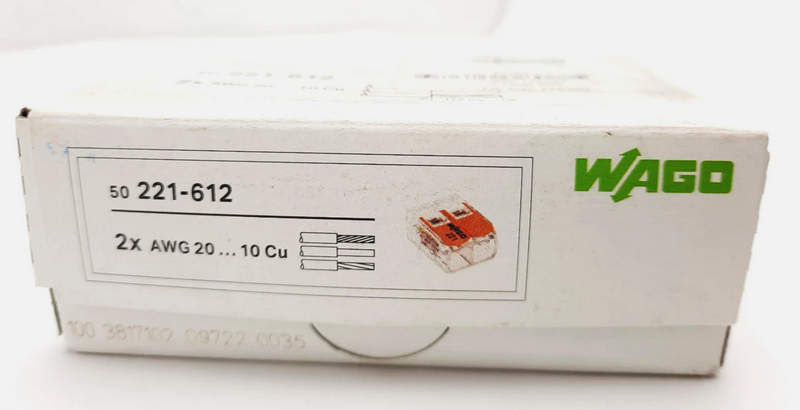

Клемма WAGO 221 612 для надежного и быстрого подключения

Современные электромонтажные системы предъявляют высокие требования к надёжности, скорости установки и компактности соединительных компонентов. Одним из ключевых решений, удовлетворяющих этим требованиям, является использование быстрозажимных клемм. Ярким представителем этой категории является клемма WAGO 221-612 — двухпроводной соединительный элемент, предназначенный для удобного, быстрого и безопасного соединения различных типов проводников.

Технические характеристики

Клемма WAGO 221-612 обладает следующими основными характеристиками:

• Номинальное напряжение: 450 В;
• Номинальный ток: до 32 А;
• Количество подключаемых проводников: 2;
• Диапазон сечений одножильных проводников: от 0,2 до 4 мм2;
• Диапазон сечений многожильных (гибких) проводников: от 0,14 до 4 мм2;
• Температурный диапазон эксплуатации: от -40 до +85 C;
• Тип зажима: пружинный с боковым доступом;
• Материал корпуса: прозрачный термостойкий пластик с добавками, предотвращающими воспламенение (UL 94 V0);
• Материал токоведущих частей: электролитическая медь с антикоррозийным покрытием;
• Размеры корпуса (ДхШхВ): примерно 18,6 x 8,3 x 13,1 мм;
• Наличие индикатора вставки провода: да (благодаря прозрачному корпусу);
• Наличие фиксатора: да, оранжевого цвета (рычажковый механизм);
• Стандарты: соответствие EN и IEC, в том числе стандартам на противопожарную безопасность.

Преимущества клеммы WAGO 221-612

К числу ключевых преимуществ данной модели можно отнести:

• Компактные размеры при высокой пропускной способности;
• Надёжное пружинное соединение, устойчивое к вибрациям;
• Прозрачный корпус для визуального контроля;
• Универсальность по типам и сечениям проводников;
• Рычажковый механизм, не требующий инструмента;
• Многократное использование без потери надёжности;
• Быстрый и безопасный монтаж даже в труднодоступных местах;
• Соответствие строгим международным стандартам безопасности;
• Широкий температурный диапазон эксплуатации;
• Высокое качество сборки и материалов от WAGO.

Принцип работы и режимы использования

Клемма WAGO 221-612 работает по принципу пружинного зажима с рычажковым приводом, обеспечивающего простоту эксплуатации без применения инструментов. Для подключения проводника достаточно поднять рычаг до верхнего положения, вставить очищенный от изоляции участок провода до упора, затем опустить рычаг — и пружина надёжно зафиксирует жилу. Такой принцип позволяет выполнять подключения не только быстро, но и безопасно: исключается вероятность ослабления контакта со временем, а также возникает надёжное удержание провода даже при вибрации или деформации кабельных трасс. Клемма подходит для работы как с одножильными, так и с многожильными проводами различных типов, включая мягкие многопроволочные жилы с лужением. Это обеспечивает универсальность использования в различных режимах, включая:

• Одноразовые соединения в стационарных монтажах;
• Временные подключения при наладке оборудования;
• Испытательные стенды и лаборатории;
• Быстрый монтаж в распределительных коробках и шкафах;
• Повторяемое соединение и отключение в сервисных работах.

Особенности конструкции

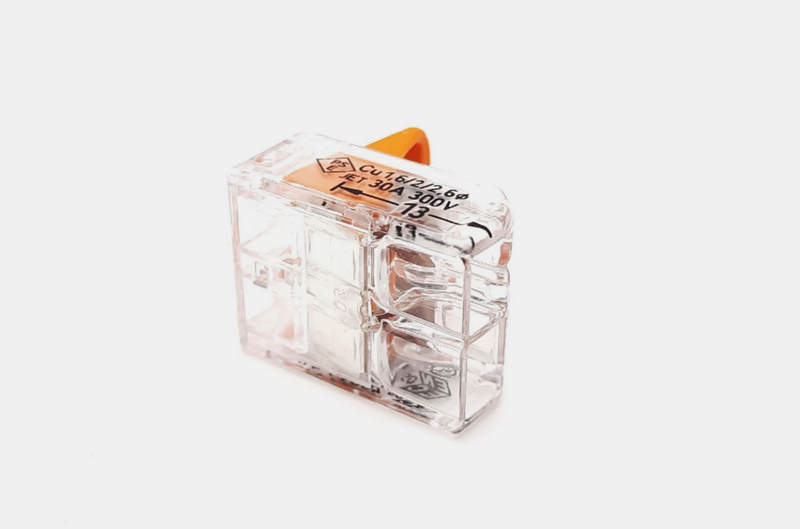

Корпус клеммы выполнен из полупрозрачного термостойкого поликарбоната, благодаря чему монтажник может визуально контролировать положение проводника внутри. Это исключает ошибки при установке и позволяет оперативно оценить корректность подключения. Оранжевые рычажки изготовлены из усиленного пластика с высокой механической устойчивостью, рассчитаны на множество циклов открывания и закрывания. Их форма эргономична, что позволяет легко управлять зажимом даже в ограниченном пространстве или при работе в перчатках. Пружинный механизм выполнен из высококачественной закалённой стали, устойчивой к механическому и термическому износу. Контактная часть обеспечивает большое пятно контакта с жилой и минимальное переходное сопротивление, что способствует снижению нагрева. Также стоит отметить оптимальные габариты изделия: клемма достаточно компактна для размещения в типовых распределительных коробках, при этом она обеспечивает надёжное удержание даже проводников с максимальным сечением.

Области применения

Клемма WAGO 221-612 востребована в широком спектре электротехнических задач. Ниже перечислены ключевые направления её использования:

• Сборка и монтаж распределительных коробок в жилых и коммерческих зданиях;
• Промышленная автоматизация, монтаж шкафов управления и распределения;
• Ремонт и модернизация существующих электросетей;
• Создание временных соединений на этапе тестирования и наладки;
• Соединение проводов осветительных систем;
• Быстрый монтаж в мебельной и рекламной продукции с элементами освещения;
• Использование в мобильных и модульных установках (например, строительных бытовках, киосках);
• Решения для DIY-проектов и частного домостроения.

Таким образом, клемма WAGO 221-612 представляет собой универсальное и надёжное решение для выполнения соединений в электрических цепях, как в бытовых, так и в промышленных условиях. Её использование позволяет существенно упростить процесс монтажа, повысить его надёжность и безопасность. Благодаря продуманной конструкции и широким функциональным возможностям, данная модель заслуженно пользуется доверием у монтажников, электриков и проектировщиков.
