Клемма 2273-243 — надёжный контакт и экономия времени на объекте

Электромонтажные работы требуют надёжных и удобных решений для соединения проводников в распределительных коробках, электрощитах и других узлах. Клеммы серии WAGO 2273, к которым относится модель 2273-243, представляют собой современное поколение пружинных зажимов, специально разработанных для быстрого и безопасного соединения одножильных проводов. Эта серия стала логическим развитием предшествующих моделей (например, 773) и отличается ещё более компактными размерами, расширенным диапазоном сечений подключаемых проводов и рядом инженерных улучшений.

Технические характеристики

WAGO 2273-243 предназначена для использования в бытовых и промышленных электроустановках с напряжением до 450 В. Кратко перечислим основные параметры:

• Номинальное напряжение: 450 В;
• Номинальный ток: до 24 А;
• Количество подключаемых проводников: 3;
• Сечение подключаемых проводов: от 0,5 до 2,5 мм2 (одножильные медные провода);
• Рабочая температура: от -40 до +105 C;
• Корпус: термостойкий прозрачный пластик с цветной вставкой;
• Контактный материал: пружинная зажимная пластина из высококачественной нержавеющей стали;
• Цвет вставки: синий (цветовое кодирование помогает различать варианты клемм по количеству подключаемых проводов);
• Стандарты: соответствие международным нормам IEC 60998 и VDE.

Особенности конструкции устройства

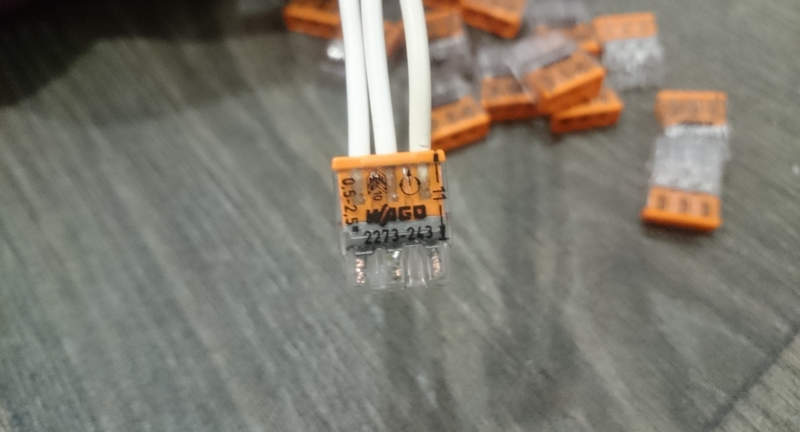

Клемма WAGO 2273-243 представляет собой миниатюрный прямоугольный блок, в который можно вставить до трёх одножильных проводов. Её конструкция предусматривает использование особого типа пружинного зажима, который автоматически прижимает провод к токопроводящей шине при его вставке. Зажимной механизм состоит из подпружиненной металлической пластины, имеющей определённый угол наклона, что обеспечивает надёжный контакт даже при вибрациях, термическом расширении или усадке проводов. Внутреннее устройство клеммы содержит также токопроводящую шину из меди с гальваническим покрытием (чаще всего — олова), обеспечивающую хорошую электропроводность и устойчивость к коррозии. Контактная пластина прижимает вставляемый проводник к шине, формируя жёсткое электрическое соединение без использования винтов, пайки или клеммных колодок. Корпус выполнен из прозрачного негорючего полимера, что позволяет визуально контролировать глубину и правильность установки провода. Вставка определённого цвета (в данном случае синего) служит как маркер модели. На тыльной стороне клеммы имеется окошко для проверки напряжения — щуп мультиметра можно вставить внутрь, не разбирая соединение.

Принцип работы и монтаж

Клемма WAGO 2273-243 работает по принципу самозажимного соединения: при введении провода внутрь с усилием пружинный зажим отгибается и затем автоматически возвращается в исходное положение, надёжно фиксируя жилу между пластиной и токопроводящей шиной. Это соединение не требует дополнительного инструмента (винтовёрта, отвёртки или ключа) и не зависит от силы рук монтажника, что особенно актуально в условиях массового или срочного монтажа. Монтаж производится по следующему алгоритму:

• Провода обрезаются и зачищаются на 11 мм по изоляции;
• Проверяется сечение — клемма подходит только для жёстких (не многожильных) медных проводов;
• Провод вставляется до упора в отверстие клеммы — при этом слышен характерный щелчок;
• Убедившись визуально, что провод вошёл на всю глубину (виден сквозь прозрачный корпус), можно переходить к следующему.

Демонтаж возможен путём одновременного поворота и вытягивания проводника с определённым усилием, хотя клеммы серии 2273 не предназначены для частого переподключения (в отличие от многоразовых моделей серии 221). При необходимости повторного использования рекомендуется полностью заменить клемму на новую.

Режимы эксплуатации и электрическая нагрузка

Клемма рассчитана на номинальный ток до 24 А, что делает её пригодной для подключения силовых цепей, розеток, осветительных линий, электроплит и другой бытовой техники с умеренной потребляемой мощностью. Однако важно учитывать совокупную нагрузку на клемму и питающий кабель, особенно при параллельных соединениях. Поскольку конструкция клеммы обеспечивает минимальное контактное сопротивление, уровень нагрева при правильно подобранной нагрузке находится в допустимых пределах. При этом температура эксплуатации до +105 C позволяет использовать данную модель в помещениях с нестабильными климатическими условиями (например, в подсобных или технических помещениях без кондиционирования).

Преимущества применения клеммы WAGO 2273-243

По сравнению с классическими винтовыми клеммами или пайкой, использование 2273-243 даёт следующие преимущества:

• Ускорение монтажа в 2–3 раза за счёт без инструментного подключения;
• Надёжность соединения независимо от навыков монтажника;
• Компактные размеры, позволяющие использовать клемму в узких коробках;
• Отсутствие необходимости в обслуживании соединения — не ослабляется со временем;
• Прозрачный корпус для визуального контроля;
• Соответствие европейским и международным стандартам безопасности;
• Наличие встроенного отверстия под щуп для контроля напряжения;
• Цветовое кодирование — удобно при сборке больших узлов с множеством соединений.

Области применения

Клемма WAGO 2273-243 активно используется в самых различных сферах. Ниже перечислим ключевые области её применения:

• Распределительные коробки и монтажные ниши в жилых зданиях;
• Подключение осветительных групп и выключателей;
• Монтаж в щитах и электрораспределительных шкафах;
• Промышленный монтаж с использованием одножильных медных проводов;
• Сборка временных электросетей и демонтажных щитов;
• Сервисное обслуживание и быстрый ремонт существующих цепей;
• Электромонтаж в узлах с ограниченным пространством — за счёт компактных размеров.

В целом, клемма WAGO 2273-243 является одним из наиболее востребованных решений в сфере электротехнического монтажа. Её удобство, надёжность, простота в использовании и соответствие международным стандартам делают эту модель универсальным компонентом в работе электромонтажников, инженеров и проектировщиков.
