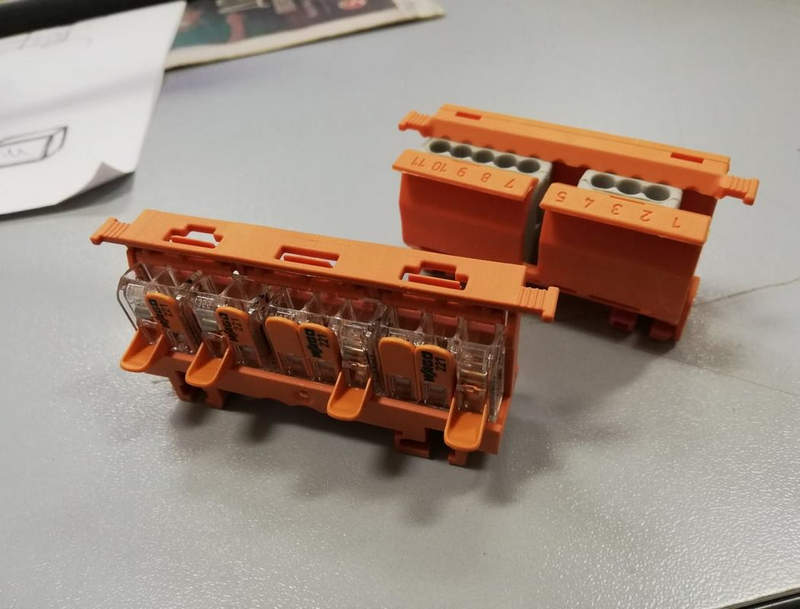

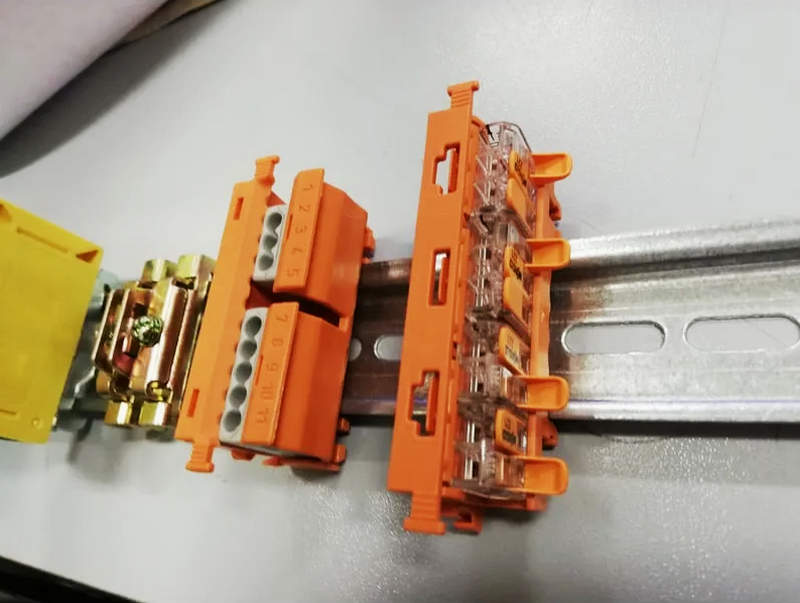

Клемма 221-413 WAGO: универсальное решение для одножильных и многожильных проводов

Современные соединительные технологии предъявляют высокие требования к надёжности, универсальности и скорости монтажа. Электромонтажные системы требуют не только компактных решений, но и простоты эксплуатации, особенно в условиях ограниченного пространства и времени. На этом фоне большой популярностью пользуются быстрозажимные клеммы серии WAGO 221, одной из которых является трёхпроводная клемма WAGO 221-413. Эта модель предназначена для соединения до трёх проводников различных типов сечением до 4 мм2. Устройство совмещает в себе ряд инженерных решений, обеспечивающих как стабильность электрического контакта, так и удобство при монтаже.

Технические характеристики

Трёхпроводная клемма WAGO 221-413 обладает следующими параметрами:

• Номинальное напряжение: 450 В;
• Номинальный ток: до 32 А;
• Количество подключаемых проводов: 3;
• Диапазон сечений одножильных проводов: 0.2–4.0 мм2;
• Диапазон сечений многожильных проводов: 0.14–4.0 мм2;
• Максимальная температура эксплуатации: до +105 C;
• Минимальная температура эксплуатации: до -40 C;
• Степень защиты: IP20 (без дополнительного корпуса);
• Корпус: прозрачный поликарбонат с вставками из огнестойкого материала;
• Тип подключения: быстрозажимной, с помощью подпружиненного зажима;
• Совместимость: подходит для медных проводников.

Принцип работы

Основой работы клеммы WAGO 221-413 является технология пружинного зажима CAGE CLAMP, обеспечивающая надёжный электрический контакт без применения винтов и инструментов. Работа клеммы организована следующим образом:

• Каждая клемма оснащена подпружиненным зажимным механизмом, управляющимся с помощью рычажка.
• При подъёме рычажка пружина внутри клеммы растягивается, высвобождая зажим.
• В освободившееся отверстие вставляется оголённый конец проводника необходимой длины (обычно 10–12 мм).
• При опускании рычажка пружина зажимает проводник, обеспечивая стабильный контакт и защиту от вибрации, вытягивания и ослабления.

Такой принцип обеспечивает быстрый и многократный монтаж, допускает повторное использование клеммы, а также исключает необходимость в обслуживании соединений.

Особенности конструкции

Клемма WAGO 221-413 спроектирована с учётом максимального удобства при подключении и контроле. Её прозрачный корпус позволяет визуально контролировать глубину ввода проводников и качество подключения. В конструкции реализованы следующие решения:

• Компактные размеры — длина порядка 18 мм, ширина около 17 мм, высота — 8,3 мм, что делает клемму удобной для установки в ограниченном пространстве, в том числе в распределительных коробках и щитах.
• Трёхрычажная система — каждая из трёх контактных линий имеет независимый рычажок, что позволяет легко подключать и отключать отдельные провода без вмешательства в остальные.
• Тестовое отверстие — на корпусе присутствует специальное технологическое гнездо для измерения напряжения или сопротивления без демонтажа соединения, что значительно упрощает обслуживание и диагностику.
• Материалы корпуса — используются негорючие поликарбонаты и термостойкие полимеры, обеспечивающие безопасную эксплуатацию при высоких температурах.
• Безвинтовой зажим — полностью исключена возможность ослабления контакта вследствие вибраций или температурного расширения, что часто встречается в винтовых соединениях.
• Плоская тыльная сторона корпуса — позволяет без зазоров монтировать клеммы к плоским поверхностям или вплотную друг к другу, если того требует проект.

Преимущества клеммы WAGO 221-413

К числу ключевых достоинств данной модели можно отнести:

• Универсальность — возможность подключения как одножильных, так и многожильных проводов;
• Компактность — экономия места в распределительных коробках;
• Прозрачный корпус — визуальный контроль подключения;
• Безинструментальный монтаж — быстрое соединение без отвёрток;
• Многократное использование — ресурс пружины рассчитан на десятки циклов;
• Надёжность контакта — исключение ослабления при вибрациях и перепадах температур;
• Высокие номинальные параметры — до 32 А при 450 В;
• Удобство диагностики — наличие тестовых отверстий;
• Соответствие стандартам — сертифицировано для применения в Европе и России.

Режимы эксплуатации

Клемма WAGO 221-413 применяется в различных режимах работы:

• Режим стандартной коммутации — обычная эксплуатация в бытовых сетях переменного тока 220–230 В для подключения осветительных приборов, розеток, выключателей.
• Режим работы в слаботочных цепях — соединение цепей сигнализации, управления, автоматики, когда важна чистота контакта и компактность соединения.
• Режим повторного подключения — особенно полезен при временных соединениях, испытаниях, пусконаладочных работах, так как клеммы допускают многократное открытие и закрытие рычагов без потери рабочих характеристик.
• Режим повышенных температур — клеммы допускают эксплуатацию до +105 C, что позволяет использовать их в условиях, близких к промышленным, например, в распределительных шкафах или возле источников тепла.

Области применения

Трёхпроводная клемма WAGO 221-413 находит широкое применение как в частном, так и в профессиональном секторе. Ниже перечислены основные направления её использования:

• Электромонтаж в жилых и коммерческих зданиях;
• Подключение осветительных приборов и выключателей;
• Сборка распределительных щитов и монтаж распределительных коробок;
• Монтаж электрощитового оборудования в офисах, магазинах, учреждениях;
• Сборка щитов автоматизации и управления в промышленности;
• Временные соединения при наладке и ремонте;
• Подключение устройств в системах “умного дома”;
• Ремонт и модернизация существующих электросетей без полного демонтажа.

Таким образом, клемма WAGO 221-413 является ярким примером современного инженерного подхода к соединению электрических проводников. Простота в эксплуатации, компактность, высокая надёжность и гибкость в использовании делают её универсальным решением для самого широкого круга задач. Благодаря тому, что монтаж выполняется без инструментов и с высокой скоростью, устройство активно применяется как в бытовых проектах, так и в промышленной автоматизации.
