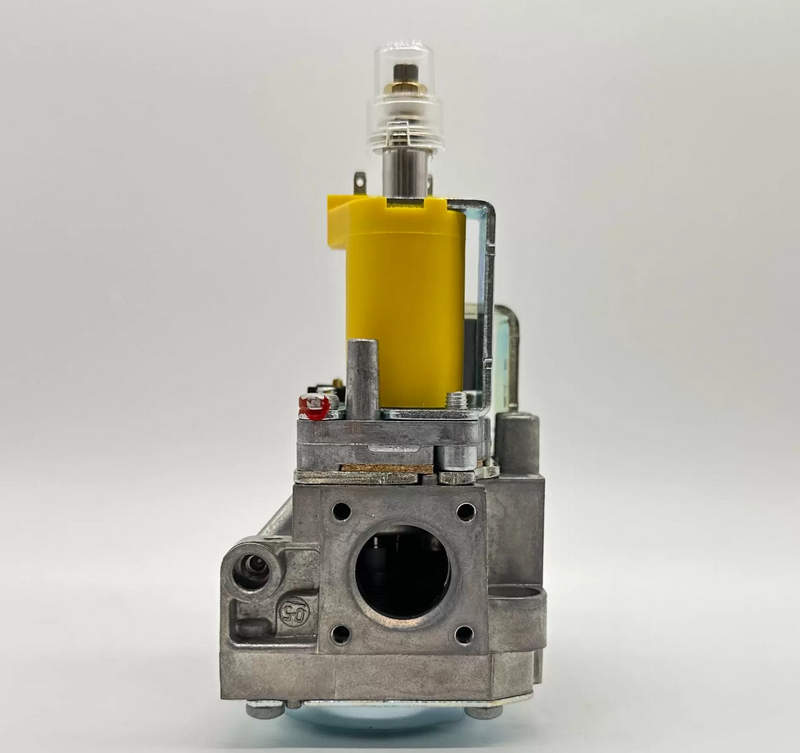

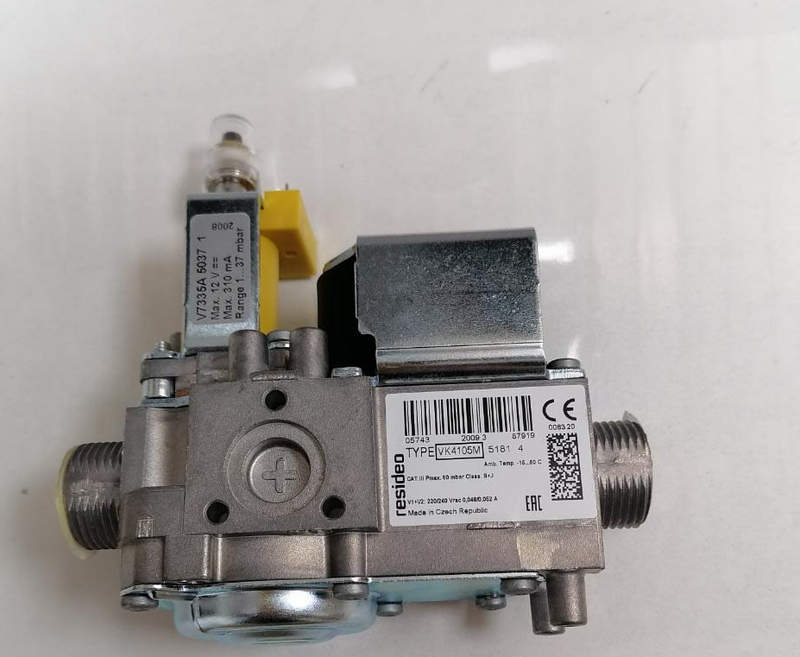

Клапан Honeywell VK4105M: устойчивость к интенсивной эксплуатации и длительный срок службы

Газовые клапаны являются ключевыми элементами систем автоматического управления подачей топлива в теплогенерирующих установках различного назначения. В условиях повышенных требований к безопасности, стабильности горения и энергоэффективности оборудования особое значение приобретает выбор надежных и технологически продвинутых компонентов. Одним из таких решений выступает клапан серии VK, разработанный компанией Honeywell, который широко используется в составе газовых котлов, горелочных устройств и систем отопления. Модель VK4105M представляет собой комбинированный газовый клапан, объединяющий в едином корпусе функции регулирования, отсечения и контроля подачи газа. Конструктивная интеграция нескольких функциональных узлов позволяет снизить количество соединений в системе, повысить герметичность и упростить эксплуатацию оборудования.

Принцип работы клапана VK4105M

Клапан VK4105M предназначен для управления подачей газа в автоматических системах отопления и горячего водоснабжения. Его работа основана на электромагнитном принципе, при котором открытие и закрытие проходного канала осуществляется под воздействием управляющего сигнала. Функциональная логика работы устройства включает несколько этапов:

• при подаче электрического сигнала происходит активация электромагнитной катушки, создающей магнитное поле,
• магнитное поле приводит в движение якорь, связанный с запорным элементом,
• запорный механизм открывает газовый канал, обеспечивая подачу топлива к горелке,
• при отсутствии сигнала клапан автоматически возвращается в закрытое положение за счет возвратной пружины,
• встроенные элементы контроля давления и пламени обеспечивают дополнительную безопасность работы системы.

Такая схема позволяет реализовать надежное управление газовым потоком с минимальным временем отклика и высокой степенью повторяемости рабочих параметров.

Конструктивные особенности устройства

Конструкция клапана VK4105M отличается высокой степенью интеграции и продуманной компоновкой внутренних элементов. Это обеспечивает не только компактность, но и устойчивость к внешним воздействиям. Ключевые элементы конструкции включают:

• корпус из литого алюминиевого сплава с антикоррозионным покрытием,
• двойной запорный механизм, обеспечивающий повышенную герметичность,
• электромагнитную катушку с устойчивостью к перегреву и скачкам напряжения,
• регулировочный узел давления газа, позволяющий точно настраивать параметры подачи,
• встроенный фильтр для предварительной очистки газа от механических примесей,
• штуцеры для подключения измерительных приборов и контроля давления,
• систему ручной настройки минимального и максимального расхода газа.

Особое внимание уделено герметичности соединений и устойчивости к вибрационным нагрузкам, что позволяет использовать устройство в сложных эксплуатационных условиях.

Технические характеристики

Ниже перечислены ключевые характеристики, определяющие область применения устройства:

• тип газа: природный газ, сжиженный углеводородный газ,
• рабочее давление: до 60 мбар,
• напряжение питания: 220–240 В переменного тока,
• частота сети: 50/60 Гц,
• температурный диапазон эксплуатации: от 0 до +60 C,
• максимальный расход газа: зависит от конфигурации и диаметра подключения,
• тип управления: электромагнитный с возможностью интеграции в автоматические системы,
• класс защиты: соответствует требованиям для применения в газовых установках,
• время срабатывания: минимальное, обеспечивает быстрый отклик системы,
• ресурс работы: рассчитан на длительную эксплуатацию без потери характеристик.

Сочетание указанных параметров делает клапан универсальным решением для широкого спектра задач в области теплотехники.

Функции безопасности и контроля

Безопасность эксплуатации газового оборудования является приоритетным требованием. В конструкции VK4105M реализован ряд решений, направленных на предотвращение аварийных ситуаций. Основные защитные функции включают:

• автоматическое перекрытие подачи газа при отсутствии управляющего сигнала,
• двойное запорное устройство, исключающее утечку газа,
• контроль минимального давления на входе,
• возможность интеграции с датчиками пламени,
• устойчивость к перепадам напряжения,
• защиту от перегрева электромагнитной катушки,
• контроль герметичности внутренних каналов.

Такие меры позволяют использовать клапан в системах с повышенными требованиями к безопасности, включая жилые и коммерческие объекты.

Особенности регулирования и настройки

Регулировка параметров работы клапана осуществляется с помощью встроенных элементов настройки, обеспечивающих точную адаптацию устройства под конкретные условия эксплуатации. Ключевые возможности настройки включают:

• регулировку максимального давления газа на выходе,
• установку минимального расхода для стабильного горения,
• адаптацию под различные типы газа,
• возможность калибровки в процессе обслуживания,
• настройку времени отклика при включении и отключении,
• контроль рабочих параметров через сервисные порты.

Такая гибкость позволяет использовать клапан в различных конфигурациях оборудования без необходимости замены основных компонентов.

Области применения

Клапан VK4105M применяется в широком спектре оборудования, связанного с использованием газа в качестве топлива. Его универсальность обусловлена сочетанием надежности, точности и безопасности. Основные направления применения включают:

• бытовые газовые котлы отопления,
• настенные и напольные теплогенераторы,
• промышленные горелочные устройства,
• системы горячего водоснабжения,
• газовые водонагреватели,
• тепловые установки коммерческого назначения,
• оборудование для автоматизированных систем отопления зданий.

В каждом из указанных случаев клапан выполняет функцию ключевого управляющего элемента, обеспечивающего стабильную и безопасную подачу газа.

Таким образом, газовый клапан серии VK представляет собой технологически сложное и функционально насыщенное решение, обеспечивающее эффективное управление подачей топлива в различных системах отопления и теплоснабжения. Конструкция устройства сочетает в себе надежность механических элементов, точность электромагнитного управления и развитые функции безопасности, что позволяет использовать его в условиях повышенной ответственности. Высокий уровень интеграции, устойчивость к эксплуатационным нагрузкам и возможность гибкой настройки обеспечивают широкую применимость в современных теплотехнических системах. При правильной эксплуатации устройство демонстрирует стабильную работу, соответствующую заявленным характеристикам, и способствует повышению общей эффективности оборудования. Поставки подобных компонентов на территории России и стран СНГ осуществляет компания «Олниса», специализирующаяся на обеспечении предприятий промышленным оборудованием.
