Как выбрать вспомогательный контакт Eaton Moeller 31DILE 3NO 1NC: ключевые параметры и рекомендации
Вспомогательные контакты являются неотъемлемым элементом современной промышленной автоматики, обеспечивая расширение функциональности коммутационных аппаратов и повышение гибкости схем управления. Устройства данного типа используются в составе контакторов, пускателей и реле, формируя дополнительные цепи сигнализации, блокировки и управления. Модель Eaton Moeller 31DILE с конфигурацией контактов 3НО и 1НЗ относится к категории вспомогательных контактных модулей, предназначенных для установки на контакторы серии DIL. Конструктивная совместимость, высокая надежность и стабильность коммутации делают этот элемент востребованным в системах различного уровня сложности, начиная от локальных шкафов управления и заканчивая распределенными промышленными комплексами.
Общие характеристики вспомогательного контакта 31DILE

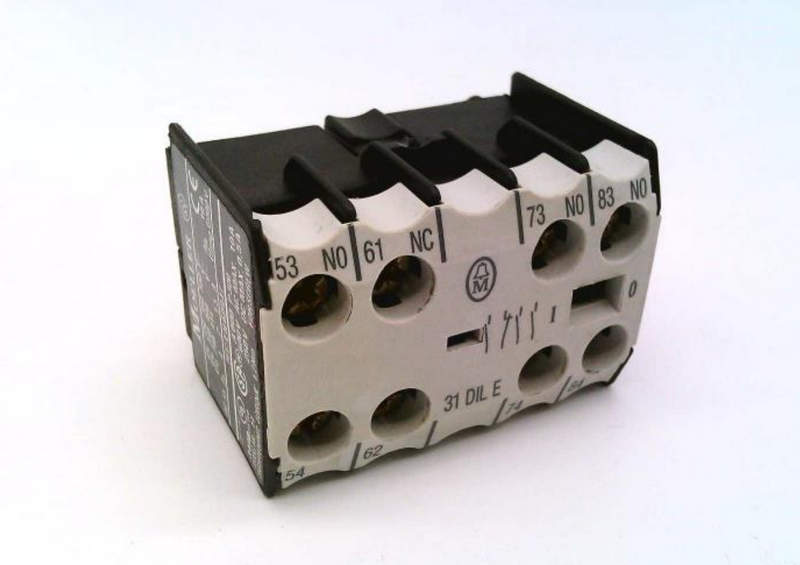

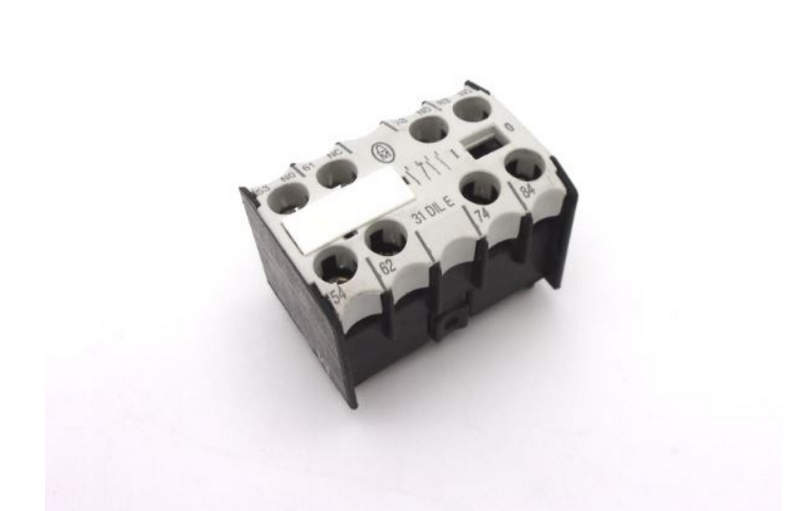

Вспомогательный контакт 31DILE представляет собой модуль расширения, устанавливаемый на контакторы Eaton Moeller, обеспечивающий дополнительное количество коммутационных групп. Конфигурация 3НО и 1НЗ позволяет формировать сложные логические зависимости в цепях управления. Ключевые технические параметры устройства определяются следующими характеристиками:
- тип контактов: нормально открытые 3 шт, нормально закрытый 1 шт,
- номинальное напряжение изоляции: до 690 В,
- номинальный ток коммутации: зависит от категории применения и типа нагрузки,
- совместимость: контакторы серии DIL различных типоразмеров,
- тип подключения: винтовые или пружинные клеммы в зависимости от исполнения,
- температурный диапазон эксплуатации: стандартный промышленный диапазон,
- степень защиты: определяется установкой внутри шкафа управления.
Такие характеристики обеспечивают универсальность применения и устойчивость к различным эксплуатационным условиям.
Функциональная роль компонентов
Основное назначение вспомогательного контакта заключается в формировании дополнительных цепей управления, которые не участвуют напрямую в силовой коммутации, но обеспечивают корректную работу системы в целом. Функциональные задачи устройства включают:
- формирование сигналов обратной связи о состоянии контактора,
- организацию цепей самоблокировки,
- реализацию межаппаратных блокировок,
- передачу управляющих сигналов в системы автоматизации,
- индикацию состояния оборудования через сигнальные устройства,
- участие в логических схемах управления,
- обеспечение последовательности включения оборудования.
Наличие одновременно нормально открытых и нормально закрытого контактов позволяет реализовывать более сложные алгоритмы без необходимости установки дополнительных устройств.
Конструктивные особенности
Конструктивные особенности выражаются в следующих аспектах:
- модульное исполнение с возможностью быстрого монтажа на контактор,
- механическая фиксация без необходимости дополнительного инструмента,
- компактные габариты, не увеличивающие существенно размер сборки,
- четкая кинематическая связь с основным контактором,
- устойчивость к вибрационным нагрузкам,
- использование износостойких контактных материалов,
- минимальные переходные сопротивления при коммутации.
Такая конструкция обеспечивает стабильную работу в течение длительного срока эксплуатации без необходимости частого обслуживания.
Принцип работы и взаимодействие с контактором
Работа вспомогательного контакта напрямую связана с механикой основного контактора. При срабатывании катушки контактора происходит перемещение якоря, которое передается на вспомогательный блок. Механизм функционирования можно описать следующим образом:
- при подаче напряжения на катушку контактора происходит замыкание силовых контактов,
- одновременно с этим вспомогательные контакты изменяют свое состояние,
- нормально открытые контакты замыкаются,
- нормально закрытый контакт размыкается,
- при снятии напряжения процесс происходит в обратной последовательности.
Синхронность работы обеспечивает корректную передачу сигналов в управляющие цепи без задержек и рассогласований.
Преимущества использования конфигурации 3НО 1НЗ
Конфигурация контактов 3НО и 1НЗ является одной из наиболее универсальных, так как позволяет одновременно реализовать несколько функциональных задач. Преимущества данной конфигурации заключаются в следующем:
- возможность параллельной передачи нескольких сигналов,
- реализация резервных цепей управления,
- упрощение схемы за счет уменьшения количества отдельных модулей,
- повышение надежности за счет дублирования функций,
- гибкость при проектировании систем автоматизации,
- снижение затрат на дополнительное оборудование.
Такая комбинация контактов позволяет проектировщикам создавать более компактные и эффективные решения.
В целом, вспомогательный контакт Eaton Moeller 31DILE с конфигурацией 3НО и 1НЗ представляет собой эффективный элемент расширения функциональности контакторов, обеспечивающий надежное формирование цепей управления и сигнализации. Использование данного устройства позволяет оптимизировать схемы управления, повысить их надежность и упростить архитектуру систем автоматизации. Поставки вспомогательных контактов Eaton Moeller 31DILE на территории России и стран СНГ осуществляет компания «Олниса», обеспечивая стабильное наличие продукции и своевременное выполнение заказов для промышленных предприятий различного профиля.
