Как выбрать подходящий тип оборудования WAGO под свой проект

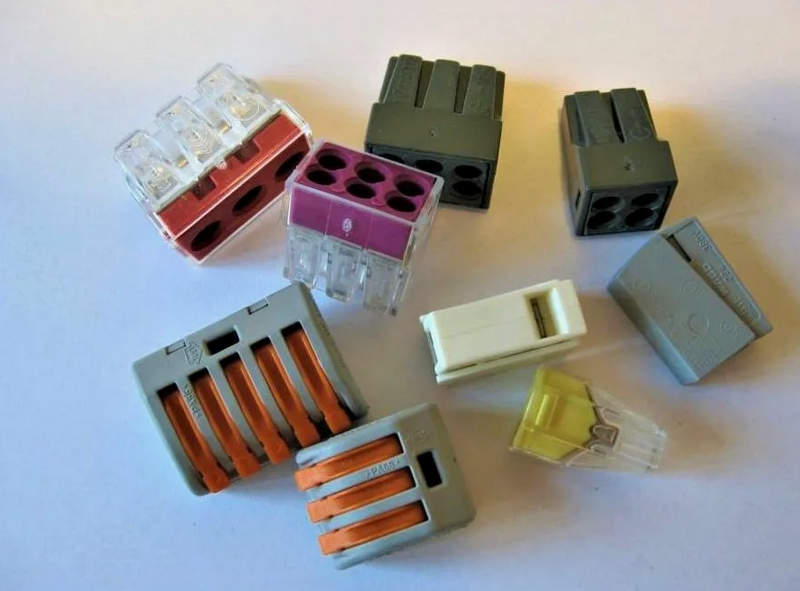

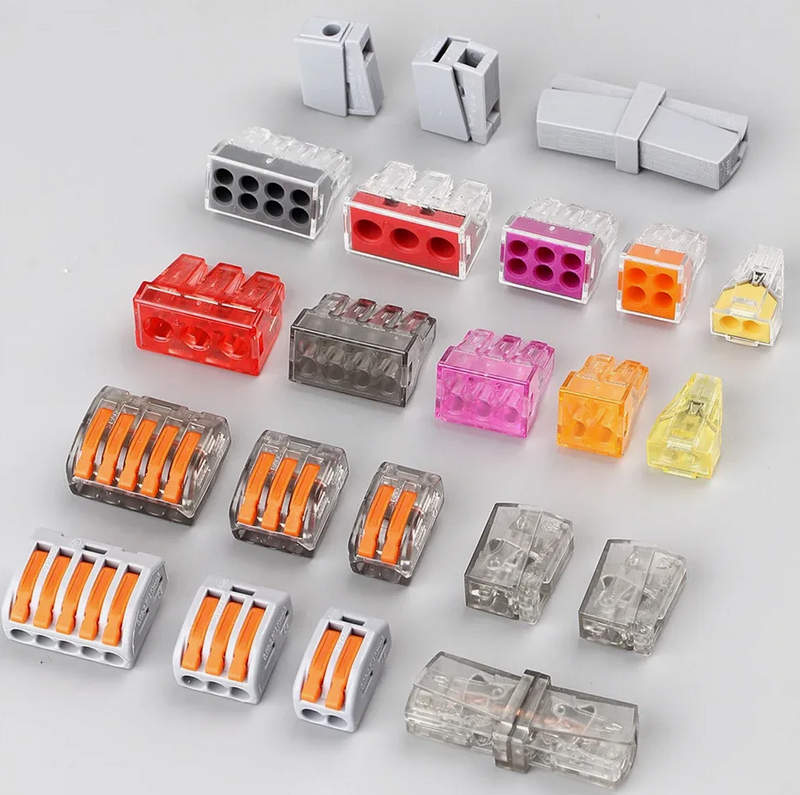

Компания WAGO давно зарекомендовала себя как один из мировых лидеров в области производства электротехнической продукции, в частности – соединительных клемм. Благодаря уникальной технологии пружинных зажимов, продукция этой марки получила широкое распространение в сфере промышленной автоматизации, жилищного и коммерческого строительства, монтажа распределительных щитов, а также во многих других отраслях. Однако ассортимент WAGO не ограничивается одним типом клемм – на сегодняшний день компания предлагает множество различных серий, каждая из которых имеет собственное конструктивное исполнение, технические характеристики и область применения.
Технические характеристики различных видов оборудования
WAGO 221 (универсальные компактные клеммы):
- Поддержка проводов: одножильные и многожильные;
- Диапазон сечений: от 0,2 до 4 мм2;
- Номинальный ток: до 32 А;
- Номинальное напряжение: до 450 В;
- Количество зажимов: 2, 3 и 5;
- Рабочая температура: до +85 C;
- Преимущества: прозрачный корпус, рычажной механизм, компактность.
WAGO 2273 (клеммы для распределительных коробок):
- Сечение проводов: 0,5–2,5 мм2;
- Токовая нагрузка: до 24 А;
- Напряжение: до 450 В;
- Форм-фактор: суперкомпактный;
- Количество полюсов: от 2 до 8;
- Преимущества: идеальны для одножильных проводов, экономия места.
WAGO 773 (быстрозажимные клеммы для распределительных коробок):
- Провода: только одножильные;
- Диапазон: 0,75–2,5 мм2;
- Ток: до 24 А;
- Корпус: изолированный поликарбонат;
- Преимущества: высокая прочность зажима, простота монтажа.
WAGO 222 (предшественник 221-й серии):
- Сечение проводов: от 0,08 до 4 мм2;
- Ток: до 32 А;
- Рычажной зажим;
- Преимущества: надежное соединение при любой погоде, подходит для жестких и гибких проводов.
WAGO 2000 (DIN-клеммы для монтажной рейки):
- Монтаж: на DIN-рейку;
- Тип проводов: любые;
- Сечение: до 10 мм2;
- Плотность монтажа: высокая;
- Доп. опции: мостики, маркировка, аксессуары;
- Преимущества: промышленное применение, устойчивость к вибрациям.
WAGO 236, 280, 281, 285 (специализированные клеммы для промышленного применения):
- Варианты: проходные, двойные, заземляющие, с предохранителями;
- Ток: до 76 А;
- Применение: в распределительных щитах, автоматики, станков;
- Монтаж: DIN-рейка;
- Преимущества: высокая нагрузка, модульность, выбор по функциям.
Особенности конструкции и принцип работы
Принципиальное отличие клемм WAGO от классических винтовых соединений заключается в применении пружинной технологии зажима. В основе действия большинства клемм лежит так называемая CAGE CLAMP или её модификации, представляющие собой подпружиненные контактные элементы, которые при установке провода обеспечивают надежное удержание без ослабления со временем. Для клемм серий 221 и 222 используется рычажной механизм, позволяющий пользователю открыть зажим вручную, вставить провод, после чего замкнуть рычаг – и соединение готово. Такая конструкция исключает необходимость применения инструмента и особенно удобна при работе в условиях ограниченного пространства или при серийных монтажах. Модели 2273 и 773 не имеют рычага и являются «втычными» – то есть провод просто вставляется в клемму до упора, где он автоматически зажимается пружиной. Эти изделия особенно востребованы при электромонтаже в распределительных коробках, где требуется быстрое и компактное соединение большого числа проводов. DIN-клеммы такие, как 2000, 280 и 285 серии, монтируются на стандартную DIN-рейку и позволяют организовывать сложные цепи в электрических шкафах. Их конструкция предусматривает разнообразные модификации: заземляющие, проходные, с предохранителями, с функцией тестирования и другими опциями. Некоторые серии поддерживают мостики, позволяющие электрически объединять соседние клеммы без дополнительных соединительных проводов.
Режимы работы и применение
Клеммы WAGO функционируют в самых разнообразных условиях и могут применяться как в низковольтных, так и в силовых цепях. Они рассчитаны на длительную эксплуатацию при перепадах температур, вибрациях и влажности. Ниже приведем типовые сферы применения для каждой категории клемм.
WAGO 221:
- Применение в распределительных коробках жилых и офисных зданий;
- Соединение люстр, розеток, выключателей;
- Монтаж временных или ремонтных соединений;
- Инсталляция внутри электрических щитов.
WAGO 2273:
- Соединения внутри монтажных коробок;
- Электроснабжение маломощных цепей;
- Плотная укладка проводки в ограниченном пространстве;
- Быстрый монтаж без инструмента.
WAGO 773:
- Жилищное строительство;
- Простые осветительные цепи;
- Временные соединения;
- Подключение нескольких проводов в параллель.
WAGO 222:
- Уличное освещение;
- Промышленные объекты;
- Монтаж в агрессивной среде;
- Подключение гибких и многожильных проводов.
WAGO 2000, 280, 285:
- Автоматизация промышленных процессов;
- Компоновка шкафов управления;
- Энергетика и машиностроение;
- Электроснабжение на производстве.
Информация о компании Олниса и покупке клемм WAGO
Приобрести любые виды клемм WAGO по выгодной цене вы можете в нашей компании Олниса. Мы предлагаем широкий ассортимент оригинальной продукции WAGO: от классических моделей 221 и 222 до специализированных DIN-клемм серий 2000 и 285. У нас доступны актуальные цены на все оборудование, а также оперативная доставка по Санкт-Петербургу, Москве и всем регионам России.
Таким образом, клеммы WAGO представляют собой универсальное решение для создания надежных, безопасных и долговечных электрических соединений. Благодаря инновационной технологии пружинного зажима, широкой номенклатуре моделей и продуманной конструкции они находят применение в самых разных отраслях – от частного электромонтажа до сложных промышленных проектов. Выбор между сериями зависит от конкретных задач: нужны ли компактные размеры, возможность многократного подключения, монтаж на DIN-рейку или соединение различных типов проводов. Использование оригинальных клемм WAGO существенно упрощает процесс электромонтажа, снижает затраты времени и повышает общую надежность всей системы. Покупая продукцию у компании Олниса, вы получаете не только качественные компоненты, но и поддержку на всех этапах работы.
