Как автоматический выключатель ВА-101 Dekraft повышает безопасность эксплуатации электрооборудования
Автоматические выключатели серии ВА-101 Dekraft применяются в системах распределения электроэнергии для защиты кабельных линий, конечных потребителей и электротехнического оборудования от перегрузок и коротких замыканий. Оборудование данной категории относится к модульным коммутационным аппаратам низковольтного исполнения, предназначенным для эксплуатации в административных, коммерческих, производственных и инфраструктурных объектах. Конструкция устройств ориентирована на обеспечение устойчивой коммутации при длительной эксплуатации в условиях переменных нагрузок и повышенной интенсивности коммутационных циклов. Серия ВА-101 используется в распределительных щитах различного уровня сложности, включая вводно-распределительные устройства, локальные панели управления, шкафы автоматизации и системы электроснабжения промышленного назначения. Аппараты характеризуются компактными размерами, стандартизированным креплением на DIN-рейку и стабильными параметрами отключения при возникновении аварийных режимов.
Конструктивные особенности выключателей ВА-101 Dekraft

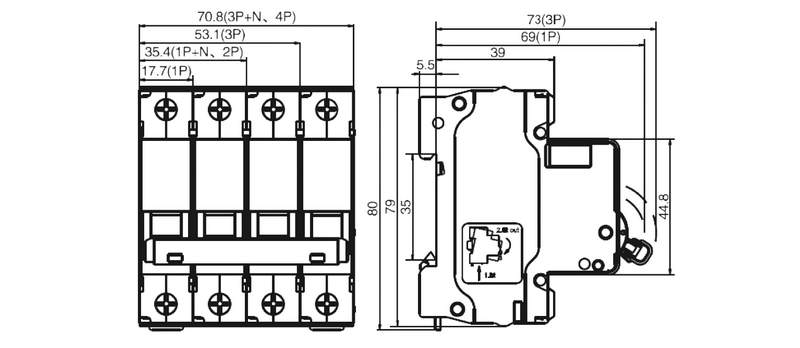

Автоматические выключатели ВА-101 производятся в модульном корпусе из термостойкого диэлектрического материала, устойчивого к локальному нагреву и механическим воздействиям. Конструкция предусматривает наличие неподвижных и подвижных контактов, дугогасительной камеры, теплового и электромагнитного расцепителя, а также механизма ручного включения и отключения. Ниже представлены основные элементы конструкции устройств:
- корпус из негорючего полимерного материала с повышенной электрической изоляцией,
- контактная группа с серебросодержащими напайками для уменьшения переходного сопротивления,
- дугогасительная камера с металлическими пластинами для быстрого рассеивания электрической дуги,
- тепловой расцепитель на основе биметаллической пластины,
- электромагнитный расцепитель мгновенного действия,
- пружинный коммутационный механизм с фиксированным положением контактов,
- клеммные зажимы для подключения медных проводников различного сечения,
- индикатор положения контактов для визуального контроля состояния аппарата.
Корпус выключателя выполняется с учетом требований к безопасной эксплуатации в условиях ограниченного пространства распределительных шкафов. Конструкция клемм обеспечивает устойчивый контакт при вибрационных воздействиях и длительной токовой нагрузке. Для повышения надежности соединений применяется винтовая фиксация проводников с высокой степенью прижимного усилия.
Технические характеристики и рабочие параметры
Автоматические выключатели серии ВА-101 Dekraft выпускаются в нескольких модификациях, различающихся количеством полюсов, номинальным током и характеристиками отключения. Оборудование рассчитано на работу в сетях переменного тока стандартного промышленного напряжения. Ключевые технические параметры серии:
- номинальное напряжение до 230/400 В,
- номинальный ток от 1 до 63 А,
- отключающая способность до 4,5 кА,
- частота сети 50/60 Гц,

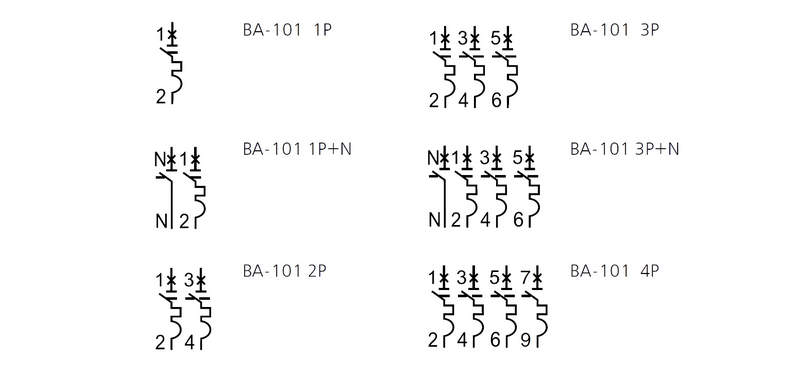

- количество полюсов от 1P до 4P,
- степень защиты IP20,
- механическая износостойкость до 10000 циклов,
- электрическая износостойкость до 4000 циклов,
- рабочий температурный диапазон от минус 25 до плюс 60 C,
- монтаж на стандартную DIN-рейку 35 мм.
В зависимости от условий эксплуатации применяются автоматы с различными времятоковыми характеристиками. Исполнение типа B используется для цепей с минимальными пусковыми токами. Характеристика C применяется в распределительных линиях с умеренными токами запуска электродвигателей и осветительных групп. Модификации типа D рассчитаны на оборудование с высокими пусковыми токами и значительными кратковременными нагрузками.
Принцип действия и особенности функционирования
Работа автоматического выключателя основана на непрерывном контроле величины проходящего тока. При превышении допустимого значения устройство автоматически размыкает электрическую цепь, предотвращая повреждение кабельной инфраструктуры и подключенного оборудования. Тепловой расцепитель реагирует на продолжительные перегрузки. В процессе нагрева биметаллическая пластина деформируется и воздействует на отключающий механизм. Скорость срабатывания зависит от величины превышения номинального тока и продолжительности воздействия нагрузки. Электромагнитный расцепитель предназначен для защиты от короткого замыкания. При резком скачке тока создается магнитное поле, вызывающее мгновенное отключение контактной группы. Подобный принцип обеспечивает минимальное время реакции и снижает вероятность повреждения электрической сети. Во время размыкания контактов возникает электрическая дуга. Для ее локализации используется дугогасительная камера, внутри которой происходит дробление и охлаждение дугового разряда. Такая схема позволяет уменьшить термическое воздействие на контакты и повысить долговечность оборудования.
Области применения автоматических выключателей серии ВА-101
Автоматические выключатели ВА-101 Dekraft востребованы в различных секторах промышленности и коммерческой инфраструктуры благодаря универсальности применения и стабильности рабочих параметров.
- Наиболее распространенные направления эксплуатации:
- распределительные щиты производственных объектов,
- системы электроснабжения административных зданий,
- щитовые комплексы складских помещений,
- электротехнические шкафы технологического оборудования,
- цепи освещения и розеточные линии,
- локальные системы автоматизации,
- оборудование вентиляционных установок,
- электропитание насосных агрегатов,
- инженерные сети торговых комплексов,
- распределительные панели объектов коммунального хозяйства.
Модульная архитектура позволяет использовать устройства в составе комбинированных распределительных систем с различными типами коммутационного оборудования. Компактность конструкции обеспечивает рациональное использование внутреннего пространства электрических шкафов.
Эксплуатационные преимущества серии ВА-101 Dekraft
Автоматические выключатели данной серии ориентированы на длительную работу в условиях постоянной электрической нагрузки и интенсивной эксплуатации. Конструкция устройств обеспечивает стабильность параметров отключения при соблюдении нормативных условий монтажа. К основным преимуществам оборудования относятся:
- устойчивость к тепловым перегрузкам,
- стабильное быстродействие при коротком замыкании,
- компактные габаритные размеры,
- унифицированная система монтажа,
- минимальные требования к техническому обслуживанию,
- высокая механическая прочность корпуса,
- устойчивость контактной группы к износу,
- надежная фиксация проводников,
- совместимость с типовыми распределительными шкафами,
- длительный срок службы при непрерывной эксплуатации.
Дополнительным фактором является возможность интеграции выключателей в модернизируемые распределительные системы без необходимости серьезной реконструкции электротехнической части объекта.
Таким образом, автоматический выключатель ВА-101 представляет собой эффективное решение для защиты низковольтных электрических сетей от аварийных режимов различного характера. Оборудование сочетает компактную конструкцию, устойчивость к эксплуатационным нагрузкам и стабильность коммутационных характеристик. Применение устройств данной серии позволяет повысить надежность распределительных систем и обеспечить безопасную работу подключенного оборудования. Компания «Олниса» осуществляет поставки промышленного оборудования и электротехнической продукции для объектов различного назначения. Оперативная доставка оборудования позволяет обеспечить своевременное комплектование распределительных систем и поддержание стабильной работы производственной инфраструктуры.
