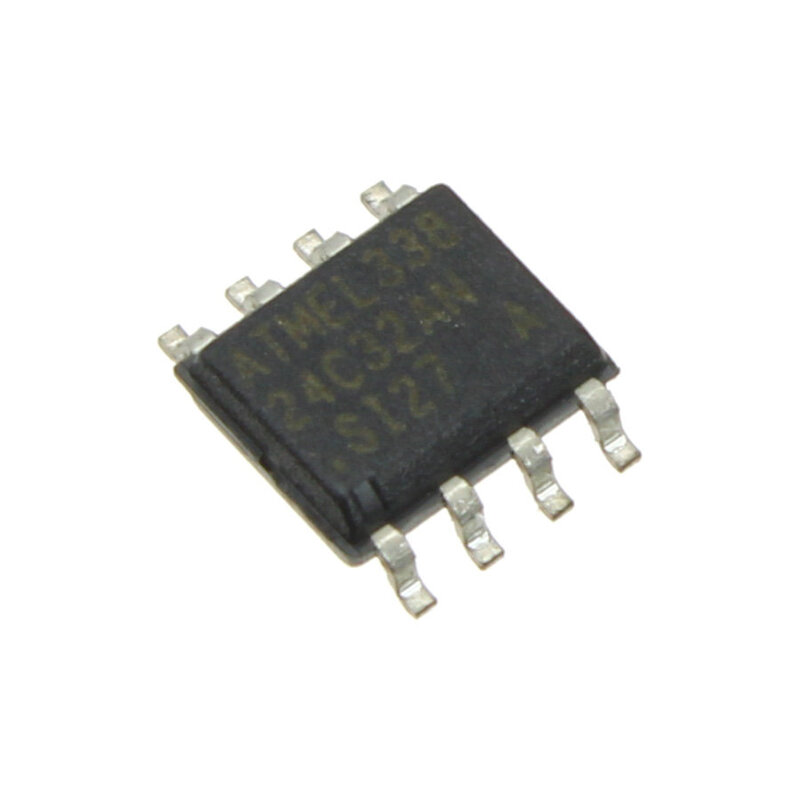

Как Atmel 730 24C32AN SU18 улучшает хранение данных в ваших устройствах?
Atmel 730 24C32AN SU18 — это модель EEPROM-памяти, разработанная компанией Atmel (сейчас являющейся частью Microchip Technology). Эта микросхема представляет собой энергонезависимую память, предназначенную для хранения данных в различных электронных устройствах. EEPROM (Electrically Erasable Programmable Read-Only Memory) отличается от других типов памяти тем, что ее содержимое может быть стирано и перезаписано с помощью электрического тока, что делает эту память удобной для приложений, требующих частого обновления данных.
Обзор особенностей устройства
Микросхема 24C32AN имеет несколько ключевых характеристик и применений, которые делают её популярной в различных отраслях, включая промышленность, автомобильную электронику, приборы контроля и измерений, а также в потребительской электронике. В этом реферате будут рассмотрены основные технические особенности, области применения и преимущества этой микросхемы.
Технические характеристики:
- Тип памяти: EEPROM, что означает возможность многократного стирания и записи данных, не теряя их при отключении питания.
- Объем памяти: 32 Кбит (4 Кбайт), что позволяет хранить достаточно данных для большинства приложений, таких как конфигурационные данные, калибровочные параметры и другой важный функционал.
- Интерфейс связи: Atmel 730 24C32AN использует интерфейс I2C (Inter-Integrated Circuit), который является двухпроводным синхронным интерфейсом, популярным для передачи данных между микроконтроллерами и периферийными устройствами. I2C позволяет легко подключать несколько устройств к одной шине, что делает его удобным для многозадачных приложений.
- Напряжение питания: Микросхема работает при напряжении от 2,5 В до 5,5 В, что делает её совместимой с широким диапазоном логических уровней, используемых в современных электронных схемах.
- Скорость передачи данных: Максимальная скорость передачи данных по шине I2C может достигать 400 кбит/с, что достаточно для большинства приложений, не требующих очень высоких скоростей.
- Температурный диапазон: Микросхема поддерживает рабочий температурный диапазон от -40 C до +85 C, что делает её пригодной для использования в различных климатических условиях, включая устройства для наружного использования и в автомобильной электронике.
- Размеры: Корпус микросхемы представлен в виде компактного 8-выводного DIP (Dual Inline Package) или TSSOP (Thin Shrink Small Outline Package), что упрощает ее интеграцию в различные устройства.
Принцип работы
Основной принцип работы микросхемы Atmel 730 24C32AN основан на технологии EEPROM, которая позволяет стирать и перезаписывать данные с помощью электрического тока. Запись данных происходит с помощью программируемого логического устройства, которое управляет процессом изменения состояния ячеек памяти. Каждая ячейка памяти состоит из электрического компонента, который может находиться в одном из двух состояний (заряжено/не заряжено), что представляет собой двоичное значение — 0 или 1. Процесс записи и стирания данных в памяти EEPROM является относительно медленным по сравнению с другими типами памяти (например, флеш-памятью), но она имеет значительные преимущества, такие как возможность многократного перезаписывания и низкое энергопотребление в состоянии ожидания.
Области применения:
- Промышленная электроника: Atmel 730 24C32AN используется для хранения конфигурационных данных и параметров калибровки в промышленном оборудовании. Эта память также может использоваться для сохранения информации о состоянии устройства, что помогает в диагностике и обслуживании.
- Автомобильная электроника: В автомобилях микросхема может использоваться для хранения данных об ECU (электронных управляющих устройствах) таких, как параметры работы двигателя, данные о системе управления тормозами и другие критически важные данные, которые должны сохраняться после отключения питания.
- Микроконтроллеры и периферийные устройства: В системах, где требуется хранение небольшого объема данных, таких как серийные номера, уникальные коды, параметры настройки и т.д., Atmel 730 24C32AN может использоваться для обеспечения долговременного хранения данных, доступных для микроконтроллера через интерфейс I2C.
- Телекоммуникационное оборудование: Для хранения параметров настройки и логов событий в устройствах телекоммуникационной инфраструктуры, таких как маршрутизаторы и передатчики, часто используются микросхемы EEPROM, и Atmel 730 24C32AN является одним из распространенных решений.
- Потребительская электроника: В различных гаджетах и устройствах, таких как часы, смартфоны, компьютеры и другие потребительские устройства, EEPROM используется для хранения данных, которые должны сохраняться после выключения устройства (например, настройки времени, пользовательские предпочтения и т.д.).
В целом, микросхема Atmel 730 24C32AN SU18 представляет собой надежное и эффективное решение для хранения данных в электронных устройствах. Ее низкое энергопотребление, долговечность и совместимость с интерфейсом I2C делают её идеальным выбором для множества приложений в промышленной электронике, автомобильной сфере и потребительской электронике. Несмотря на свои ограничения по скорости записи и объему памяти, она продолжает оставаться востребованной в тех областях, где необходимо хранить конфигурационные данные и параметры настройки.
