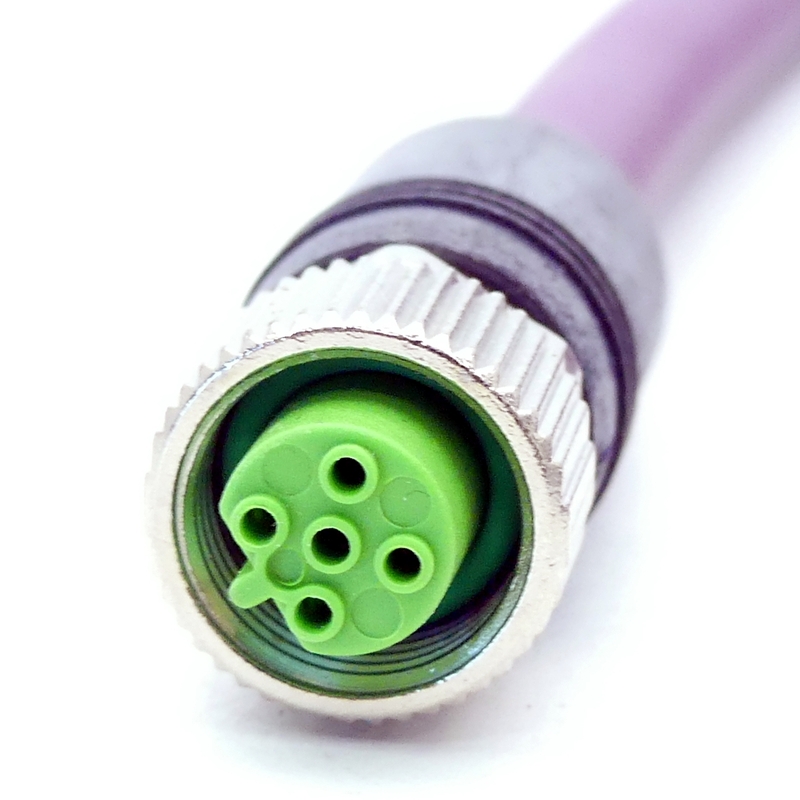

Кабель Siemens PROFIBUS — надежное решение для промышленной сети

PROFIBUS (Process Field Bus) — это один из наиболее широко используемых промышленных протоколов связи, разработанный для автоматизации и управления технологическими процессами. Кабели Siemens PROFIBUS предназначены для передачи данных в сетях PROFIBUS, обеспечивая надежную и высокоскоростную коммуникацию между контроллерами, приводами, датчиками и другими устройствами промышленной автоматизации.

Особенности Siemens PROFIBUS Cable

Siemens PROFIBUS кабели обладают рядом специфических особенностей, обеспечивающих их высокую производительность и надежность в промышленных условиях. Ключевыми характеристиками являются:

• Высокая помехозащищенность благодаря экранированной конструкции, позволяющей минимизировать электромагнитные и радиочастотные помехи.
• Двойная изоляция жил, обеспечивающая повышенную защиту от механических повреждений и воздействия агрессивных сред.
• Оптимизированное сопротивление и емкостные параметры для передачи цифровых сигналов на большие расстояния без потери качества.
• Гибкость и стойкость к изгибам, что облегчает монтаж и прокладку в сложных конструкциях.
• Совместимость с различными стандартами PROFIBUS, включая PROFIBUS DP и PROFIBUS PA.
• Соответствие международным стандартам IEC 61158 и EN 50170.
• Применение специализированных материалов оболочки для работы в широком диапазоне температур и климатических условий.
• Поддержка передачи данных на скорости до 12 Мбит/с (для PROFIBUS DP).

Присутствие специальных защитных свойств, таких как огнестойкость, химическая стойкость и защита от ультрафиолета для кабелей, применяемых на открытом воздухе.

Технические параметры Siemens PROFIBUS Cable

Ниже перечислены ключевые технические характеристики кабелей Siemens PROFIBUS, которые определяют их эксплуатационные возможности и параметры работы:

• Конструкция жил: медные одножильные или многожильные проводники сечением 0.64 мм2 (AWG 22) или аналогичным.
• Тип изоляции: полиэтилен (PE) или фторполимер, обеспечивающий низкое диэлектрическое затухание и стойкость к агрессивным средам.
• Экранирование: общая оплетка из луженой меди с фольговым экраном для максимальной защиты от электромагнитных помех.
• Импеданс: 150 Ом ± 15 Ом, что оптимально для передачи сигналов PROFIBUS.
• Внутреннее сопротивление жилы: менее 110 Ом/км.
• Максимальная длина сегмента сети PROFIBUS DP при скорости 12 Мбит/с: до 100 м; при 9.6 Кбит/с – до 1200 м.
• Рабочая температура: от -40 C до +80 C (зависит от конкретного исполнения и оболочки кабеля).
• Внешняя оболочка: полиуретан (PUR), поливинилхлорид (PVC) или LSZH (Low Smoke Zero Halogen), устойчивые к истиранию, маслами и химикатам.
• Стандарты соответствия: IEC 61158-2, EN 50170, RoHS.
• Допустимый радиус изгиба: не менее 7.5 диаметров кабеля для сохранения долговечности.
• Максимальное рабочее напряжение: до 250 В (для экранированных кабелей с низковольтной защитой).
• Масса кабеля: от 50 г/м до 150 г/м, в зависимости от исполнения и количества жил.

Принципы работы Siemens PROFIBUS Cable

Кабели PROFIBUS являются средой передачи цифровых сигналов по шине, обеспечивая коммуникацию между устройствами в режиме мастер-слейв или мульти-мастер. Принцип работы основан на последовательной передаче данных по двум основным проводникам (A и B) с дифференциальным сигналом, что обеспечивает устойчивость к помехам и позволяет передавать данные на большие расстояния. Дифференциальная передача данных заключается в том, что два сигнальных проводника передают противоположные по фазе сигналы, и приемник воспринимает разницу между ними. Такой способ передачи снижает влияние помех, которые воздействуют на оба провода одинаково, и повышает надежность передачи. В зависимости от стандарта PROFIBUS кабель передает данные с разной скоростью: до 12 Мбит/с для PROFIBUS DP (Decentralized Peripherals) и до 31,25 кбит/с для PROFIBUS PA (Process Automation). Для PA используется специализированный кабель с двухпроводной конструкцией, обеспечивающей питание и передачу данных одновременно.

Режимы работы кабелей Siemens PROFIBUS

Кабели PROFIBUS функционируют в различных режимах, которые определяются типом сети, скоростью передачи и особенностями применения:

• PROFIBUS DP: высокоскоростной режим до 12 Мбит/с, применяется для быстрого обмена данными с периферийными устройствами в автоматизации производства. Максимальная длина сегмента зависит от скорости и может достигать 1000 м при низких скоростях.
• PROFIBUS PA: используется для взрывоопасных зон и технологических процессов с низкой скоростью передачи 31,25 кбит/с. Кабель позволяет одновременно передавать данные и питание устройствам.
• Повторитель и мосты PROFIBUS: для увеличения длины сети и разделения сегментов применяются повторители, требующие соответствующей прокладки и подключения кабелей.
• Резервирование и избыточность: в ответственных системах используется резервирование кабелей с применением специальных топологий, например, кольцевой, что обеспечивает непрерывность работы при повреждении одного из сегментов.
• Поддержка мульти-мастер режима: в сети PROFIBUS возможно одновременное управление несколькими ведущими устройствами, что требует стабильной и качественной передачи данных по кабелю.

Области применения Siemens PROFIBUS Cable

PROFIBUS кабели Siemens применяются во множестве отраслей промышленности и автоматизации, благодаря своей надежности и универсальности. Основные области применения:

• Автоматизация производственных линий и цехов в машиностроении, химической, пищевой, фармацевтической промышленности.
• Управление приводами, частотными преобразователями и сервоприводами.
• Технологические установки и объекты с повышенными требованиями к безопасности и надежности.
• Системы диспетчеризации и управления технологическими процессами.
• Нефтегазовая, энергетическая и горнодобывающая промышленность.
• Системы контроля и мониторинга параметров оборудования.
• Применение в зонах с повышенной электромагнитной активностью и в условиях агрессивных сред.
• Использование в системах пожарной и взрывозащиты с кабелями специального исполнения PROFIBUS PA.

В целом, кабели Siemens PROFIBUS представляют собой высокотехнологичное и надежное средство передачи данных в промышленных сетях автоматизации. Благодаря своим техническим характеристикам, продуманной конструкции и широкому диапазону применения, они обеспечивают стабильную и качественную коммуникацию между устройствами различного уровня сложности. Использование таких кабелей позволяет построить эффективные и устойчивые к помехам сети, которые соответствуют современным требованиям промышленной автоматизации.
