Интуитивное управление и высокая производительность с сенсорными панелями Siemens
Сенсорные панели Siemens являются современными интерфейсными устройствами человеко-машинного типа (HMI), предназначенными для эффективного управления промышленными процессами и автоматизированными системами. Они находят широкое применение в визуализации информации, отслеживании технологических параметров и управлении оборудованием в различных отраслях промышленности.
Технические параметры компонентов
Ниже приведены общие характеристики и параметры, которые характерны для сенсорных панелей Siemens серии SIMATIC HMI:
- Диагональ экрана: от 4 до 15 дюймов;
- Тип дисплея: TFT LCD с сенсорным стеклом (резистивный или ёмкостный сенсор);
- Разрешение экрана: от 320×240 до 1024×768 пикселей;
- Количество цветов: до 65 536 (16-битное цветовое отображение);
- Интерфейсы связи: Ethernet, PROFINET, MPI/DP, USB, RS-232/RS-485;
- Операционная система: встроенная платформа на базе Windows CE или собственная ОС Siemens;
- Память: встроенная флеш-память для хранения проектов и данных, объем зависит от модели (до нескольких мегабайт);
- Напряжение питания: 24 В постоянного тока;
- Рабочая температура: от 0 до +55 C (для стандартных моделей), с расширенным диапазоном для специализированных;
- Защита корпуса: IP65 (лицевая панель), что обеспечивает защиту от пыли и влаги;
- Поддержка программирования: с помощью Siemens TIA Portal и WinCC Flexible;
- Возможность подключения к контроллерам Siemens (SIMATIC S7, LOGO!, и др.).

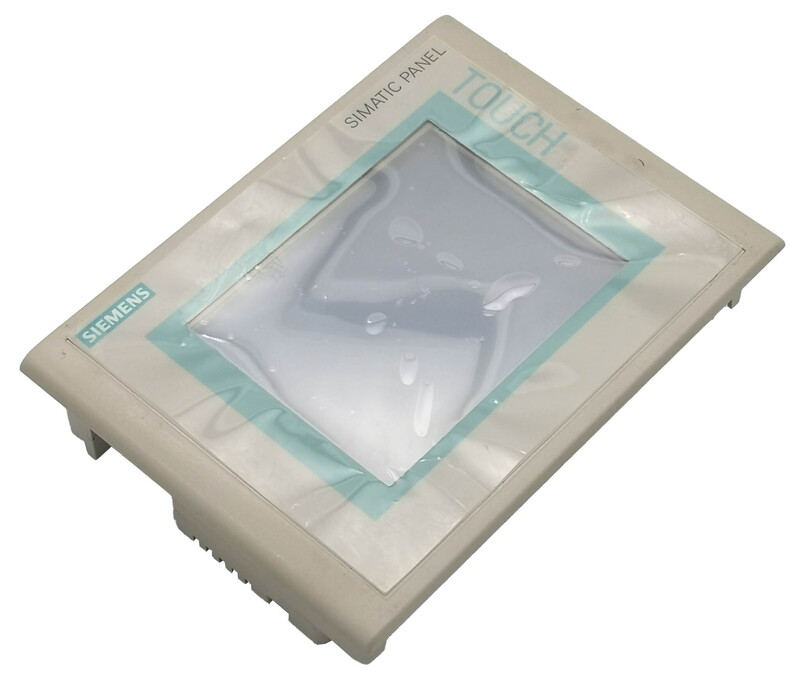

Особенности конструкции сенсорных панелей Siemens
Сенсорные панели Siemens выполнены в компактных и эргономичных корпусах, предназначенных для монтажа на щитах управления. Дисплей занимает большую часть лицевой панели, обеспечивая удобный и интуитивно понятный интерфейс взаимодействия оператора с системой. Сенсорное стекло выполнено с использованием высококачественных материалов, устойчивых к царапинам и износу. Внутреннее устройство панелей включает мощные процессоры и оптимизированные программные платформы, что обеспечивает высокую скорость отклика и стабильную работу. Панели оснащены множеством коммуникационных портов, что расширяет возможности интеграции в промышленные сети. Программное обеспечение, поставляемое вместе с панелями, позволяет создавать сложные интерфейсы визуализации с графиками, индикаторами, кнопками и другими элементами управления. Благодаря поддержке протоколов PROFINET и Ethernet достигается высокая скорость обмена данными с ПЛК и другими устройствами автоматизации.
Принцип работы и режимы эксплуатации
Сенсорные панели Siemens работают на основе взаимодействия пользователя с графическим интерфейсом, который отображается на экране. Оператор с помощью прикосновения к сенсорному экрану вводит команды, изменяет параметры и контролирует состояние технологического процесса. Сенсор фиксирует касания благодаря резистивной или ёмкостной технологии, обеспечивая точную и надежную реакцию на действия пользователя. Работа панели включает несколько режимов:
- Режим визуализации — отображение текущих параметров и состояния системы в реальном времени;
- Режим управления — ввод команд и регулировка параметров оборудования;
- Диагностический режим — мониторинг ошибок, журналирование событий и диагностика системы;
- Режим настройки — загрузка и изменение конфигураций проекта с помощью специализированного программного обеспечения;
- Режим связи — обмен данными с контроллерами, серверами и другими устройствами в сети.
Панели могут работать в автономном режиме либо в составе распределенной системы управления. Высокая надежность и устойчивость к электромагнитным помехам делают их пригодными для эксплуатации в жестких промышленных условиях.
Преимущества сенсорных панелей Siemens
Вот основные из них:
- Интуитивное управление: Сенсорные панели позволяют легко и быстро взаимодействовать с системами благодаря графическому интерфейсу и мультитач-экрану, что повышает удобство операторов.
- Гибкость настройки: Возможность персонализации интерфейса, добавления графики, иконок и различных элементов управления под конкретные задачи пользователя.
- Компактность и дизайн: Современные сенсорные панели имеют элегантный дизайн и компактные размеры, что упрощает их установку в ограниченных пространствах.
- Высокая производительность: Быстрая обработка данных и отклик на команды обеспечивают эффективную работу системы.
- Интеграция с другими системами: Легко интегрируются с оборудованием Siemens и сторонними системами, что повышает универсальность.
- Поддержка различных протоколов: Обеспечивают связь через Ethernet, ProfiNet, Profibus и другие стандарты, что расширяет возможности подключения.
- Надежность и долговечность: Произведены с учетом промышленных условий эксплуатации, устойчивы к вибрациям, пыли и температурам.
- Обновляемость и расширяемость: Возможность обновления программного обеспечения и расширения функционала по мере развития системы.
В целом, сенсорные панели Siemens являются важной составляющей современного промышленного оборудования, обеспечивая удобный и надежный человеко-машинный интерфейс. Благодаря высоким техническим характеристикам, продуманной конструкции и гибким возможностям интеграции они нашли широкое применение в различных сферах промышленности. Использование данных панелей позволяет повысить эффективность управления, снизить количество ошибок и улучшить контроль технологических процессов.
