Инновационная панель оператора Siemens SIMATIC HMI Comfort TP1200 — управление будущим производства

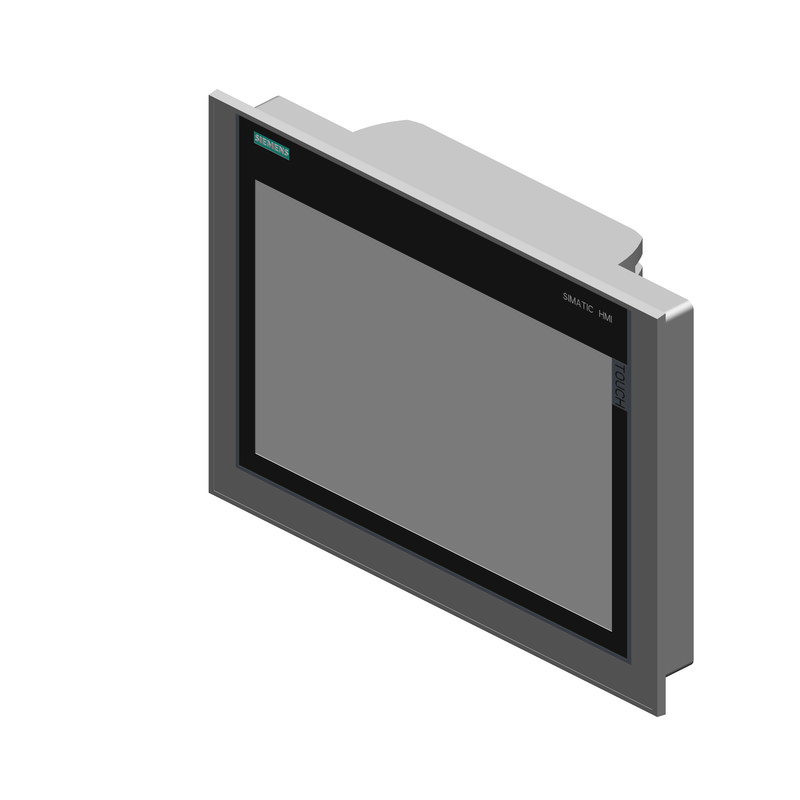

Siemens SIMATIC HMI Comfort TP1200 (6AV2124-0MC01-0AX0) — это высокоэффективная панель оператора серии Comfort, предназначенная для визуализации и управления автоматизированными технологическими процессами на предприятиях различного профиля. Этот современный человеко-машинный интерфейс (HMI) сочетает в себе мощные технические характеристики, эргономичный дизайн и широкие возможности интеграции с контроллерами Siemens, обеспечивая удобство, надежность и эффективность в промышленной автоматизации.
Особенности Siemens SIMATIC HMI Comfort TP1200 6AV2124-0MC01-0AX0
Ключевыми особенностями данной панели оператора являются высокая производительность, качественный сенсорный дисплей, расширенные средства коммуникации и удобный интерфейс пользователя. Ниже перечислены основные преимущества и особенности устройства:
- Экран с диагональю 12 дюймов и разрешением 1280×800 пикселей обеспечивает четкое отображение графики, текста и анимаций, что повышает удобство визуализации.
- Высокая яркость (до 400 кд/м2) и широкий угол обзора (до 85 по вертикали и горизонтали) гарантируют комфортное использование в условиях промышленного освещения.
- Сенсорная технология PCT (Projected Capacitive Touch) с поддержкой мультитач позволяет работать с интерфейсом легко и интуитивно, обеспечивая точность и быстроту отклика.
- Встроенный мощный процессор и 1 ГБ оперативной памяти обеспечивают стабильную и быструю работу приложений визуализации даже при высокой нагрузке.
- Наличие флеш-памяти объемом 4 ГБ для хранения проектов, исторических данных и других файлов.
- Широкие возможности подключения через Ethernet (2 порта с поддержкой PROFINET), USB-порты для периферийных устройств, слот для карт памяти MicroSD для расширения памяти.
- Совместимость с платформой SIMATIC WinCC Comfort/Advanced для разработки и управления проектами визуализации.
- Защита от пыли и влаги по стандарту IP66 на передней панели, что позволяет эксплуатировать устройство в сложных производственных условиях.
- Поддержка интеграции с контроллерами SIMATIC S7-300, S7-400, S7-1200 и S7-1500, а также с другими промышленными системами через протоколы OPC UA, Modbus TCP и др.
- Встроенные средства кибербезопасности, включая управление доступом пользователей и защищенные каналы связи.
- Возможность создания многоязычных интерфейсов с удобной сменой языков в работе.
- Современный дизайн с тонкой рамкой и компактными размерами для удобной установки в щитах управления.
Технические параметры Siemens SIMATIC HMI Comfort TP1200 6AV2124-0MC01-0AX0
Ниже приведены технические характеристики, которые позволяют оценить потенциал и возможности панели в различных сферах промышленной автоматизации:
- Модель: TP1200 6AV2124-0MC01-0AX0
- Диагональ экрана: 12,1 дюйма (307 мм)
- Тип дисплея: TFT цветной, сенсорный PCT с поддержкой мультитач
- Разрешение экрана: 1280×800 пикселей (WXGA)
- Яркость: до 400 кд/м2
- Контрастность: 1000:1
- Углы обзора: горизонтальный/вертикальный до 85
- Оперативная память (RAM): 1 ГБ
- Встроенная память (Flash): 4 ГБ
- Поддержка карт памяти: MicroSD до 32 ГБ
- Процессор: Многоядерный ARM Cortex с высокой производительностью
- Коммуникационные интерфейсы: 2 порта Ethernet 10/100/1000 Мбит/с с поддержкой PROFINET, 2 порта USB 2.0 (Type A), 1 порт USB 2.0 (Type B) для программирования
- Поддержка протоколов: PROFINET, OPC UA, Modbus TCP, EtherNet/IP (через дополнительные драйверы)
- Энергопитание: 24 В постоянного тока ±20%
- Потребляемая мощность: около 20 Вт
- Степень защиты: IP66 (передняя панель), IP65 (корпус)
- Рабочая температура: от 0C до +55C
- Температура хранения: от -20C до +60C
- Относительная влажность: 5–85 % без конденсации
- Сертификации: CE, UL, cUL, RoHS
- Монтаж: панельный монтаж в щите управления, глубина установки около 60 мм
- Масса: примерно 3,5 кг
Принцип работы и режимы эксплуатации
Siemens SIMATIC HMI Comfort TP1200 6AV2124-0MC01-0AX0 функционирует как интерфейс между оператором и автоматизированной системой управления. Основной задачей панели является обеспечение эффективной визуализации процессов, сбор и отображение данных, а также предоставление оператору удобных средств управления и контроля. Принцип работы панели включает в себя следующие ключевые моменты:
- Получение данных от контроллеров и других устройств по промышленным протоколам через Ethernet-соединения.
- Обработка и визуализация информации в соответствии с заданным проектом в программном обеспечении SIMATIC WinCC Comfort.
- Отображение графиков, схем, анимаций, предупреждений и сообщений об ошибках для информирования оператора.
- Прием команд и действий от пользователя через сенсорный экран, что позволяет корректировать процессы, менять режимы работы и управлять оборудованием.
- Регистрация и хранение исторических данных, событий и журналов для последующего анализа и отчетности.
- Поддержка работы в нескольких режимах: операторский режим (полный доступ к функциям управления), режим просмотра (только просмотр информации), режим диагностики и обслуживания.
Режимы работы предусматривают устойчивость к сбоям и удобство восстановления после аварийных ситуаций. Панель оснащена функциями резервного копирования и восстановления проекта, что минимизирует время простоя производства. Кроме того, устройство поддерживает режимы энергосбережения, включая автоматическое затемнение экрана и переход в спящий режим при отсутствии активности.
Области применения Siemens SIMATIC HMI Comfort TP1200 6AV2124-0MC01-0AX0
Панель широко используется в различных промышленных отраслях благодаря своим техническим характеристикам и функциональной гибкости. К основным направлениям применения относятся:
- Автоматизация производства на машиностроительных заводах, металлообработке, станкостроении.
- Управление технологическими процессами в химической и нефтехимической промышленности.
- Системы управления водоочистными сооружениями, насосными станциями и электростанциями.
- Автоматизация пищевой промышленности и фармацевтики с учетом требований к гигиене и безопасности.
- Интеграция в системы «умных фабрик» и цифрового производства (Industry 4.0).
- Использование в зданиях и объектах инфраструктуры для мониторинга и управления инженерными системами.
Таким образом, Siemens SIMATIC HMI Comfort TP1200 6AV2124-0MC01-0AX0 является одним из самых современных и функциональных человеко-машинных интерфейсов на рынке, обеспечивая надежное, удобное и эффективное управление промышленными процессами. Высокая производительность, качественный дисплей, широкие коммуникационные возможности и продуманный дизайн делают эту панель оптимальным решением для автоматизации предприятий различных отраслей.
