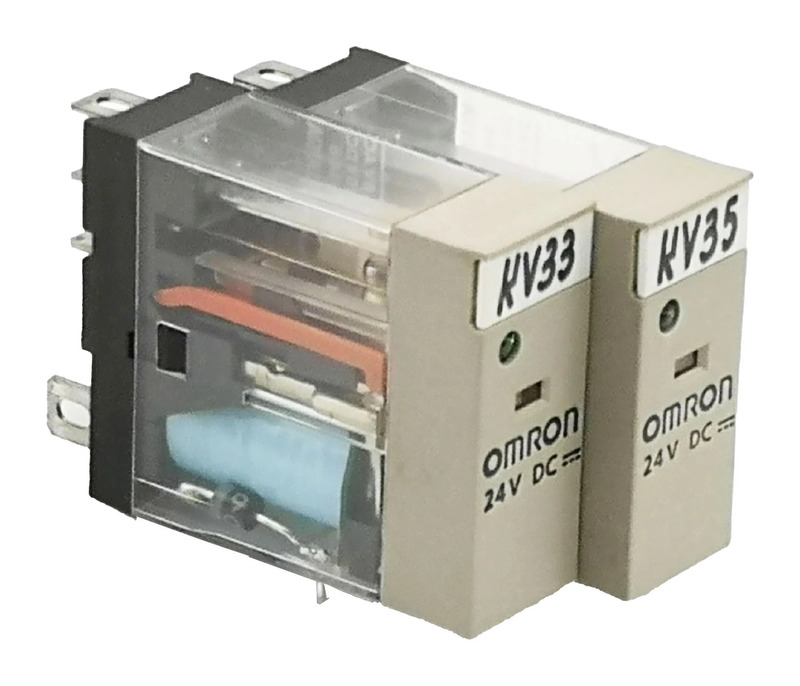

Инновации в коммутации: электромеханическое реле Omron G2R-1-SND
С ростом промышленной автоматизации и цифровизации возрастает потребность в надежных и высокопроизводительных решениях. Электромеханические реле играют ключевую роль в системах автоматизации и управления, обеспечивая надежное переключение электрических цепей. Одним из популярных и часто используемых реле является Omron G2R-1-SND.
Технические характеристики
Характеристики устройства включают в себя:
- Тип реле: однополюсное переключающее (SPDT - Single Pole Double Throw).
- Номинальное напряжение катушки: 24VDC.
- Контактная нагрузка: максимальный ток: 10 А. Максимальное напряжение: 250VAC или 30VDC.
- Изоляция: высокая степень изоляции между катушкой и контактами.
- Габариты: 13 мм x 28 мм x 29 мм.
- Температурный диапазон эксплуатации: от -40C до +70C.
- Вес: Около 20 грамм.
Принцип работы
Принцип работы электромеханического реле Omron G2R-1-SND основан на взаимодействии электрических и механических компонентов для переключения электрических цепей. Вот как это работает:
- Внутри реле находится электромагнитная катушка, которая является основным приводным элементом. Когда через катушку проходит электрический ток, она создает магнитное поле.
- Магнитное поле, созданное катушкой, притягивает якорь – подвижный металлический элемент, который находится вблизи катушки. Якорь соединен с контактами реле и перемещается при воздействии магнитного поля.
- Omron G2R-1-SND имеет однополюсное переключающее реле (SPDT). Это означает, что у реле есть три контакта: общий (COM), нормально разомкнутый (NO) и нормально замкнутый (NC). В состоянии покоя (без подачи напряжения на катушку) общий контакт (COM) соединен с нормально замкнутым контактом (NC). Когда на катушку подается напряжение, якорь притягивается магнитным полем и переключает общий контакт (COM) на нормально разомкнутый контакт (NO).
- При подаче напряжения на катушку реле происходит переключение контактов, что позволяет замкнуть или разомкнуть электрическую цепь. Когда напряжение убирается, якорь возвращается в исходное положение под действием пружины или собственной массы, и контакты возвращаются в исходное состояние.
Преимущества
Электромеханическое реле Omron G2R-1-SND обладает рядом преимуществ, которые делают его отличным выбором для различных систем автоматизации и управления. Вот некоторые из ключевых преимуществ:
- Высококачественные материалы и конструкция реле обеспечивают длительный срок службы и устойчивость к многократным циклам включения и выключения. Соответствие международным стандартам (UL, CSA, VDE, LR и CE) гарантирует надежность и безопасность использования реле в различных приложениях.
- Реле подходит для различных приложений благодаря широкому диапазону номинальных напряжений и контактной нагрузки. Наличие дополнительных функций, таких как диод, светодиод и кнопка тестирования, делает реле удобным и универсальным в использовании.

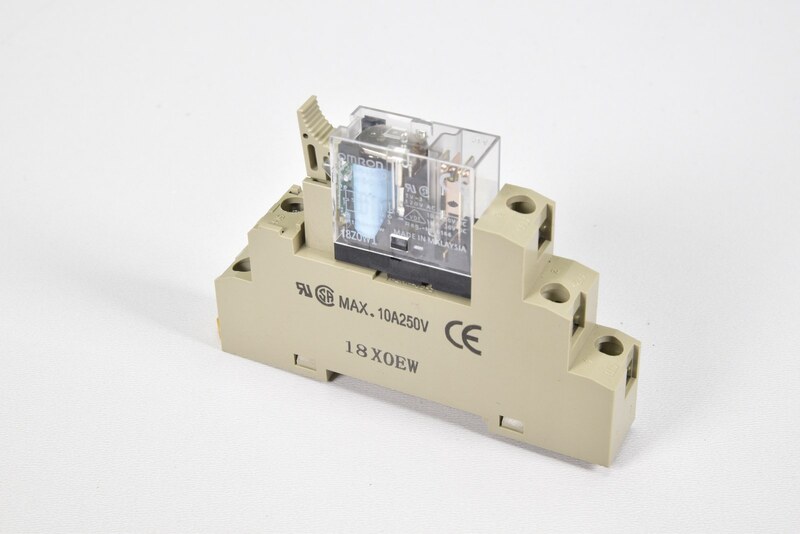

- Удобные выводы для монтажа на печатной плате или в разъемах облегчают установку и замену реле. Возможность съема реле с розетки для упрощенного обслуживания и замены.
- Реле рассчитано на работу в условиях высокой механической нагрузки и электромагнитных помех. Прочный и компактный корпус защищает внутренние компоненты от внешних воздействий, что увеличивает срок службы устройства.
Таким образом, электромеханическое реле Omron G2R-1-SND выступает в роли надежного и универсального компонента для систем автоматизации и управления в промышленности. Благодаря своим высоким техническим характеристикам, долговечности и универсальности, это реле становится идеальным выбором для множества промышленных приложений.
