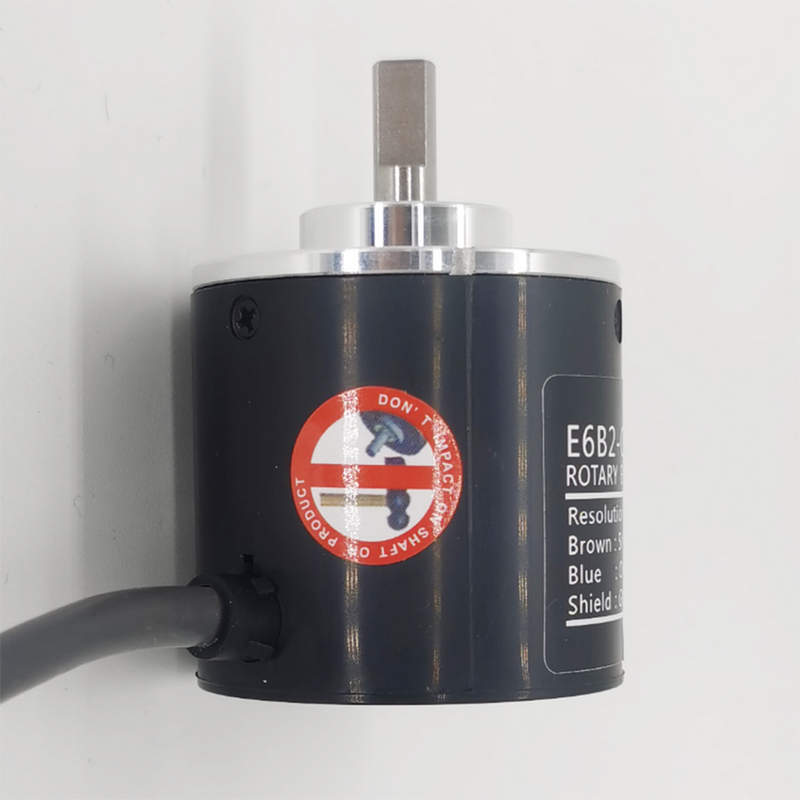

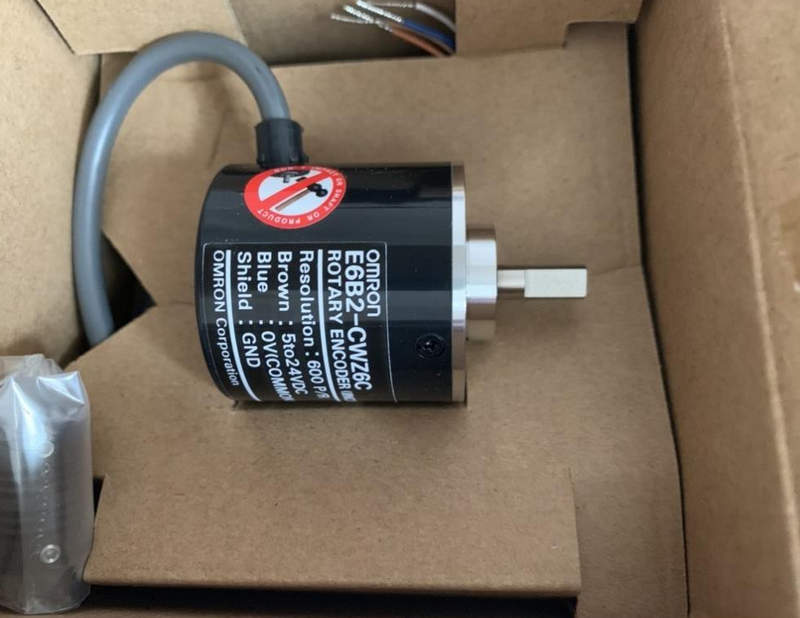

Инкрементальный энкодер Omron E6B2-CWZ6C 600P R 2M в системах управления: стабильность сигналов и надежность измерений

Инкрементальные энкодеры занимают ключевое место в системах промышленной автоматизации, обеспечивая точную обратную связь по положению, скорости и направлению вращения механизмов. Модель Omron E6B2-CWZ6C 600P R 2M представляет собой классический представитель данного типа устройств, сочетающий стабильность работы, высокую точность и адаптивность к различным условиям эксплуатации. Конструкция устройства ориентирована на длительное использование в условиях производственных нагрузок, где требуется надежный контроль движения и минимизация погрешностей. Энкодер данной серии применяется в широком спектре задач, начиная от простых систем позиционирования и заканчивая комплексными автоматизированными линиями. Его использование позволяет добиться высокой повторяемости процессов и точного управления оборудованием, что критически важно для современных производственных стандартов.

Общие технические характеристики устройства

Для понимания возможностей энкодера необходимо выделить ключевые параметры, определяющие его эксплуатационные свойства:

• разрешение 600 импульсов на оборот,
• тип выходного сигнала инкрементальный,
• наличие выходных каналов A, B и Z,
• тип выхода NPN с открытым коллектором,
• напряжение питания в диапазоне 5–24 В постоянного тока,
• диаметр корпуса 40 мм,
• диаметр вала 6 мм,
• длина кабеля подключения 2 метра,
• максимальная частота отклика до 100 кГц,
• степень защиты корпуса IP50,
• максимальная скорость вращения до 6000 об/мин,
• рабочий температурный диапазон от -10 до +70 C.

Такие характеристики обеспечивают стабильную работу устройства в большинстве стандартных промышленных условий.

Особенности конструкции и принцип работы

Инкрементальный энкодер Omron E6B2-CWZ6C выполнен в компактном цилиндрическом корпусе, который легко интегрируется в существующие механические системы. Внутренняя структура основана на использовании оптического принципа считывания, при котором вращение диска с нанесенными метками преобразуется в электрические импульсы. Диск с равномерно распределенными прорезями вращается вместе с валом, а оптическая система формирует импульсный сигнал при прохождении каждой метки через источник света и фотоприемник. Формируемые сигналы каналов A и B сдвинуты по фазе, что позволяет определять направление вращения. Дополнительный канал Z формирует один импульс за оборот, обеспечивая точку отсчета. Корпус выполнен из прочного материала, устойчивого к механическим воздействиям, что позволяет использовать устройство в условиях вибраций и умеренных нагрузок. Вал имеет надежную фиксацию и рассчитан на длительную эксплуатацию без значительного износа. Подключение осуществляется через гибкий кабель, что упрощает монтаж и снижает риск повреждения контактов. Конструкция кабеля предусматривает устойчивость к изгибам и воздействию внешних факторов.

Преимущества использования энкодера

Использование данной модели обеспечивает ряд эксплуатационных преимуществ, влияющих на эффективность производственных процессов:

• высокая точность измерения положения и скорости,
• устойчивость к помехам благодаря качественной электронной схеме,
• простота интеграции в различные системы управления,
• долговечность при непрерывной работе,
• универсальность применения в различных отраслях,
• компактные размеры и удобство установки,
• стабильность выходного сигнала при изменении условий эксплуатации.

Эти качества делают устройство востребованным решением для задач, где требуется надежный контроль движения.

Области применения

Энкодер Omron E6B2-CWZ6C широко применяется в различных отраслях промышленности. Его функциональные возможности позволяют использовать устройство в разнообразных системах автоматизации:

• управление конвейерными линиями,
• контроль положения в станках с ЧПУ,
• приводные системы и электродвигатели,
• роботизированные комплексы,
• упаковочное оборудование,
• текстильное производство,
• лифтовые и подъемные механизмы,
• системы дозирования и подачи материалов.

Применение энкодера в этих направлениях обеспечивает точность и надежность технологических процессов.

Функциональные возможности и эксплуатационные аспекты

Функционал устройства ориентирован на формирование стабильных импульсных сигналов с минимальными искажениями. Благодаря наличию двух фазных каналов обеспечивается возможность определения не только количества оборотов, но и направления движения. Это особенно важно для систем с обратной связью. Высокая частота отклика позволяет использовать энкодер в динамичных системах, где требуется оперативная реакция на изменение скорости вращения. При этом сохраняется точность измерений даже при высоких оборотах. Электронная часть устройства защищена от перегрузок и скачков напряжения в пределах допустимых значений. Это снижает вероятность выхода из строя при нестабильных условиях питания. Конструктивные особенности позволяют эксплуатировать энкодер в условиях умеренной запыленности, однако при необходимости дополнительной защиты рекомендуется использование герметичных корпусов или защитных кожухов.

Таким образом, энкрементальный энкодер Omron E6B2-CWZ6C 600P R 2M представляет собой надежное и универсальное решение для задач позиционирования и контроля движения. Его конструкция, технические характеристики и функциональные возможности обеспечивают стабильную работу в различных промышленных условиях. Использование данного устройства способствует повышению точности технологических процессов, снижению вероятности ошибок и увеличению эффективности производства. Широкая область применения делает энкодер востребованным элементом в системах автоматизации. Дополнительным фактором эффективности становится возможность оперативного приобретения оборудования через компанию «Олниса» и которая обеспечивает поставки.
