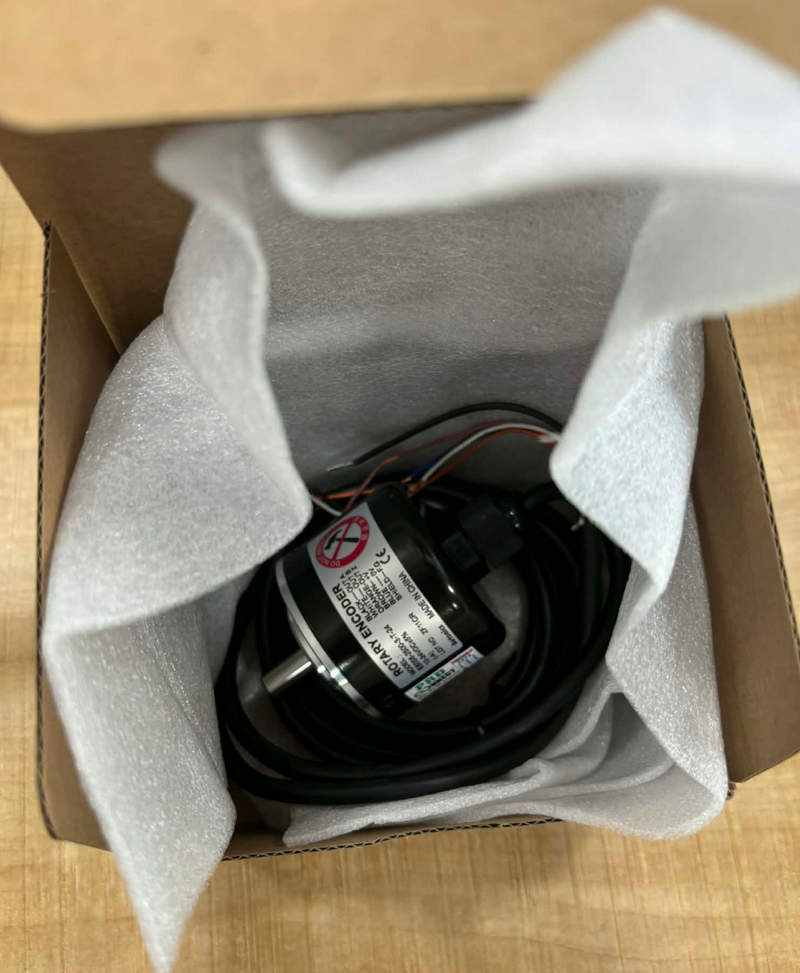

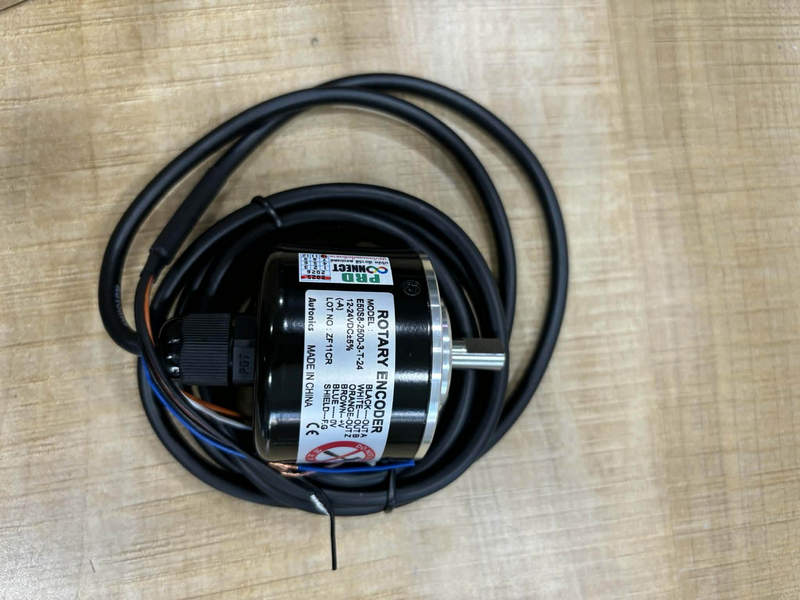

Инкрементальный энкодер Autonics E50S8 в системах автоматизации производства

Инкрементальные энкодеры занимают ключевое место в системах промышленной автоматизации, обеспечивая точное измерение углового перемещения, скорости вращения и положения валов оборудования. Модель Autonics E50S8 относится к числу универсальных решений, ориентированных на эксплуатацию в условиях производственной среды с повышенными требованиями к надежности и стабильности измерений. Конструктивные особенности устройства, его электрические характеристики и устойчивость к внешним воздействиям формируют широкую область применения в машиностроении, конвейерных системах, упаковочных линиях и оборудовании с числовым программным управлением.

Технические характеристики Autonics E50S8

Ниже перечислены основные технические характеристики:

• Диаметр корпуса составляет 50 мм, что обеспечивает удобство интеграции в стандартные монтажные узлы оборудования,
• Диаметр вала равен 8 мм, что соответствует распространённым промышленным стандартам и облегчает механическую стыковку,

• Разрешение энкодера варьируется в широком диапазоне и может достигать нескольких тысяч импульсов на оборот в зависимости от модификации,
• Напряжение питания находится в пределах 5–24 В DC, что позволяет использовать устройство в различных электрических системах,

• Выходные сигналы реализованы в форматах NPN, PNP или Line Driver, обеспечивая совместимость с широким спектром контроллеров,
• Максимальная частота отклика достигает значений, достаточных для высокоскоростных применений,
• Допустимая скорость вращения вала может превышать 5000 об/мин, что делает устройство пригодным для динамичных процессов,
• Рабочий температурный диапазон составляет от −10 до +70 C, обеспечивая устойчивость к колебаниям температуры,
• Степень защиты корпуса соответствует классу IP50, что гарантирует защиту от пыли при эксплуатации в стандартных условиях,
• Масса устройства оптимизирована для снижения нагрузки на вал и сопряжённые элементы конструкции.

Комплекс перечисленных параметров определяет универсальность применения энкодера и его способность работать в составе различных автоматизированных систем.

Особенности конструкции устройства

Конструкция Autonics E50S8 разработана с учётом требований промышленной эксплуатации и направлена на обеспечение долговечности и точности измерений. Основные конструктивные решения включают в себя использование оптической системы считывания, механически устойчивого корпуса и высокоточного диска кодирования:

• Оптический диск с нанесённой разметкой обеспечивает формирование импульсных сигналов при вращении,
• Фотодатчики фиксируют изменения светового потока и преобразуют их в электрические сигналы,
• Корпус выполнен из прочных материалов, устойчивых к вибрациям и механическим нагрузкам,
• Подшипниковый узел рассчитан на длительный срок службы и стабильную работу при высоких скоростях,
• Выходной вал имеет точную геометрию и минимальные отклонения, что снижает вероятность биения,
• Кабельное подключение или разъёмное исполнение обеспечивают гибкость при монтаже,
• Компактные габариты позволяют устанавливать устройство в ограниченном пространстве.

Отдельное внимание уделено точности сборки и балансировке вращающихся элементов, что напрямую влияет на стабильность сигнала и долговечность устройства.

Принцип работы инкрементального энкодера

Работа Autonics E50S8 основана на формировании последовательности импульсов при вращении кодового диска. При прохождении светового луча через прозрачные и непрозрачные участки диска фотоприёмник генерирует электрические сигналы, которые затем интерпретируются системой управления:

• Формируются два сигнала A и B, сдвинутые по фазе, что позволяет определять направление вращения,
• Дополнительно используется индексный сигнал Z, указывающий на полный оборот,
• Количество импульсов на оборот определяет точность измерения угла,
• Частота импульсов используется для вычисления скорости вращения,
• Система управления анализирует сигналы и преобразует их в координаты или управляющие команды.

Такой принцип обеспечивает высокую точность и быстродействие при минимальной задержке передачи данных.

Области применения Autonics E50S8

Широкий диапазон характеристик позволяет использовать энкодер в различных отраслях промышленности. Основные направления применения включают:

• Станки с числовым программным управлением, где требуется точное позиционирование,
• Конвейерные линии для контроля скорости и синхронизации движения,
• Упаковочное оборудование, обеспечивающее точное дозирование и подачу материалов,
• Подъемно-транспортные механизмы, где необходим контроль перемещения,
• Текстильное оборудование с высокой скоростью обработки материалов,
• Роботизированные системы, требующие обратной связи по положению,
• Полиграфические машины, где важна точность подачи листов.

Использование энкодера позволяет повысить точность технологических процессов и снизить вероятность ошибок, связанных с некорректным позиционированием.

Преимущества использования

Анализ эксплуатационных характеристик позволяет выделить ряд преимуществ, обеспечивающих востребованность устройства:

• Высокая точность измерения углового положения,
• Стабильная работа при высоких скоростях вращения,
• Надёжная конструкция, устойчивая к вибрациям,
• Широкий диапазон питающего напряжения,
• Гибкость в выборе выходных сигналов,
• Простота интеграции в существующие системы,
• Длительный срок службы при правильной эксплуатации.

Перечисленные преимущества делают Autonics E50S8 эффективным решением для задач, связанных с контролем движения.

Таким образом, энкодер Autonics E50S8 представляет собой технологически сбалансированное решение для задач промышленной автоматизации, где требуется высокая точность измерения углового положения и скорости вращения. Конструктивная надёжность, разнообразие электрических интерфейсов и устойчивость к эксплуатационным нагрузкам обеспечивают широкую область применения устройства в различных отраслях промышленности. Поставки данного оборудования на территории России и стран СНГ осуществляет компания «Олниса», обеспечивая стабильное наличие промышленной продукции и возможность её оперативного получения для производственных нужд.
