Инкрементальные энкодеры Autonics для надежной обратной связи в автоматизированных линиях

Инкрементальные энкодеры занимают ключевое место в системах промышленной автоматизации, обеспечивая точное измерение углового или линейного перемещения с последующей передачей сигналов в системы управления. Устройства данного класса широко применяются в приводной технике, роботизированных комплексах, упаковочных линиях, транспортных механизмах и станочном оборудовании, где требуется контроль положения, скорости и направления движения. Продукция Autonics в сегменте инкрементальных энкодеров характеризуется стабильностью сигналов, высокой повторяемостью измерений и адаптацией к различным условиям эксплуатации. Конструктивные решения производителя ориентированы на обеспечение надежной работы в условиях вибраций, температурных колебаний и электромагнитных помех, что особенно актуально для промышленных объектов с интенсивной нагрузкой. Развитие технологий автоматизации предъявляет повышенные требования к точности позиционирования и скорости обработки сигналов, что обусловливает необходимость детального рассмотрения принципов работы инкрементальных энкодеров, их конструктивных особенностей и эксплуатационных характеристик.

Принцип работы инкрементальных энкодеров

Инкрементальный энкодер представляет собой датчик, формирующий импульсный сигнал в зависимости от перемещения вала. Основной принцип заключается в генерации последовательности импульсов при вращении кодирующего диска, что позволяет определять изменение положения относительно исходной точки. Формирование сигналов основано на следующих процессах:

• генерация импульсов при пересечении оптических или магнитных меток,
• формирование квадратурных сигналов каналов A и B, сдвинутых по фазе,
• определение направления вращения на основе фазового сдвига,
• подсчет количества импульсов для вычисления перемещения,
• использование дополнительного индексного сигнала Z для фиксации нулевого положения.

Квадратурный принцип кодирования обеспечивает высокую точность определения направления движения и позволяет увеличивать разрешение за счет анализа фронтов сигналов.

Конструктивные особенности устройств

Конструкция инкрементальных энкодеров Autonics ориентирована на сочетание компактности, механической прочности и устойчивости к внешним воздействиям. В зависимости от модели используются различные типы корпусов, валов и систем крепления. Ключевые конструктивные элементы включают:

• кодирующий диск с нанесенными оптическими или магнитными дорожками,
• излучающий элемент, формирующий световой поток или магнитное поле,
• приемный элемент, преобразующий изменения в электрические сигналы,
• схему обработки сигналов с формированием выходных импульсов,
• корпус с защитой от пыли и влаги, соответствующий промышленным стандартам.

Особое внимание уделяется качеству подшипникового узла, который определяет ресурс работы и точность вращения. Использование высокоточных подшипников снижает люфты и повышает стабильность показаний.

Технические характеристики

Параметры инкрементальных энкодеров Autonics варьируются в зависимости от серии и назначения. Ниже перечислены основные характеристики, определяющие функциональность устройств:

• разрешение от десятков до нескольких тысяч импульсов на оборот,
• рабочее напряжение питания в диапазоне от 5 до 24 В постоянного тока,
• выходные сигналы типа NPN, PNP, Line Driver, Push-Pull,
• максимальная частота выходного сигнала до нескольких сотен килогерц,
• допустимая скорость вращения, достигающая нескольких тысяч оборотов в минуту,
• степень защиты корпуса до уровня IP65 и выше,
• рабочий температурный диапазон от отрицательных до положительных значений,
• допустимые механические нагрузки на вал, включая радиальные и осевые усилия.

Высокая вариативность характеристик позволяет применять устройства в различных сегментах промышленности, от легких автоматизированных линий до тяжелых производственных установок.

Типы инкрементальных энкодеров

Ассортимент Autonics включает несколько типов энкодеров, различающихся по принципу монтажа и области применения:

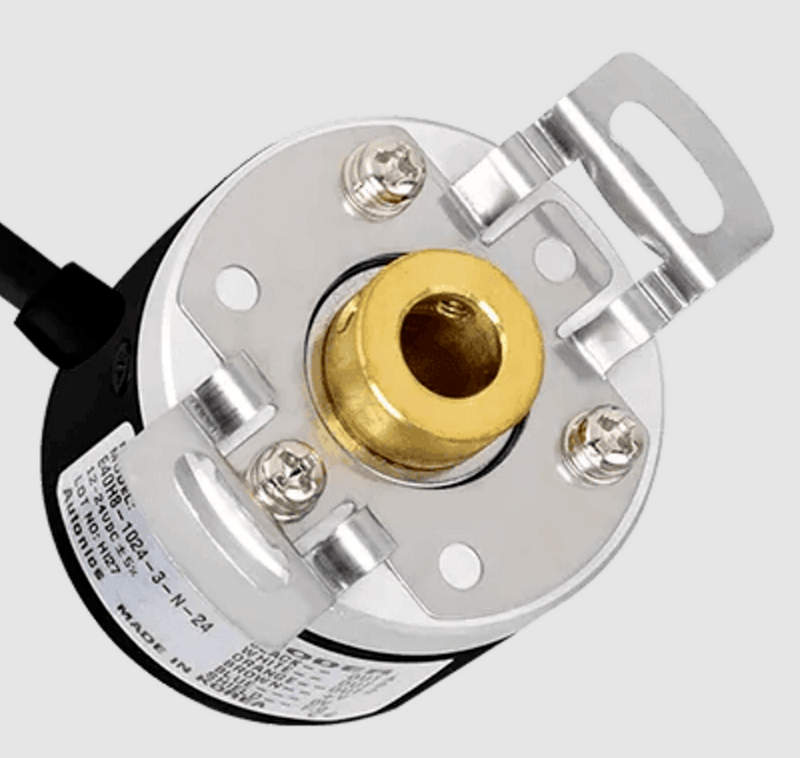

• энкодеры с полым валом для прямого монтажа на вал двигателя,

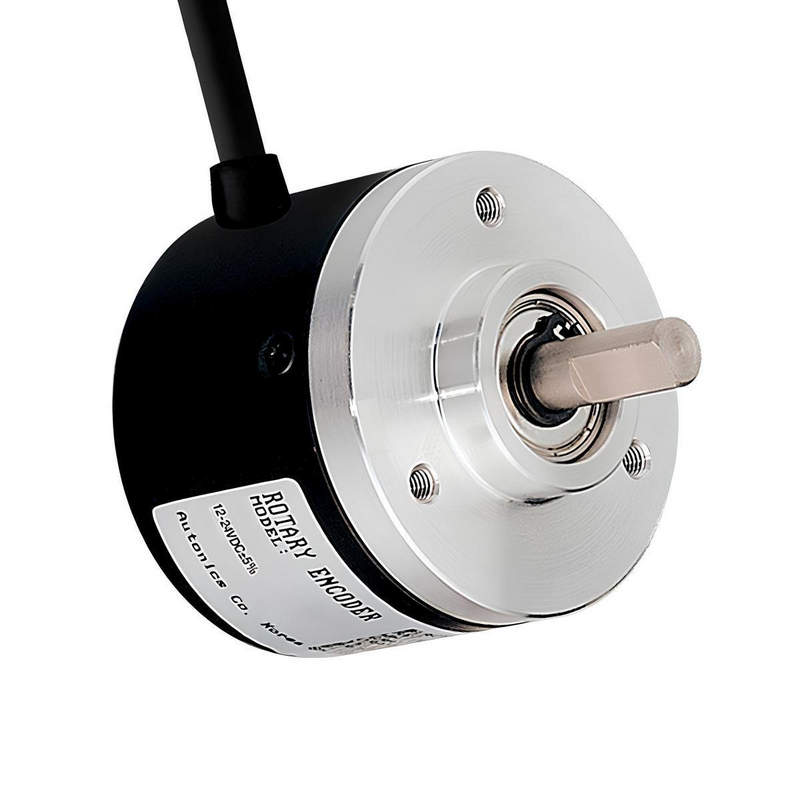

• энкодеры с выступающим валом для использования с муфтами,
• компактные модели для ограниченных монтажных пространств,
• высокоточные модели с увеличенным разрешением,
• модели с повышенной защитой для агрессивных сред.

Выбор конкретного типа определяется условиями эксплуатации, требованиями к точности и особенностями механической интеграции в систему.

Особенности монтажа и подключения

Корректная установка энкодера напрямую влияет на точность измерений и срок службы устройства. Монтаж должен учитывать механические и электрические аспекты. Ключевые требования к установке включают:

• обеспечение соосности вала энкодера и привода,
• использование качественных муфт для компенсации несоосности,
• защиту кабельных соединений от механических повреждений,
• минимизацию воздействия вибраций,
• соблюдение требований по экранированию сигнальных линий.

Нарушение данных условий может привести к искажению сигналов и преждевременному износу компонентов.

Области применения

Инкрементальные энкодеры Autonics находят применение в различных отраслях промышленности, где требуется точное измерение движения. Наиболее характерные области использования включают:

• управление скоростью и положением электродвигателей,
• системы автоматической упаковки и сортировки,
• роботизированные производственные линии,
• станки с числовым программным управлением,
• конвейерные системы и транспортные механизмы,
• подъемно-транспортное оборудование,
• машины для обработки материалов.

Универсальность устройств позволяет адаптировать их под широкий спектр задач без значительных изменений в конструкции оборудования.

В целом, инкрементальные энкодеры Autonics представляют собой технологически зрелые устройства, ориентированные на применение в широком спектре промышленных задач. Их конструкция сочетает точность, надежность и адаптивность к различным условиям эксплуатации, что делает их востребованными элементами систем автоматизации. Высокая вариативность характеристик, наличие различных типов исполнения и поддержка распространенных интерфейсов обеспечивают универсальность применения и совместимость с современными системами управления. Поставки данного оборудования на территории России и стран СНГ осуществляет компания «Олниса», специализирующаяся на обеспечении предприятий промышленными компонентами. Наличие налаженных логистических каналов позволяет организовывать поставки энкодеров Autonics в требуемые сроки с учетом специфики заказов и отраслевых требований.
