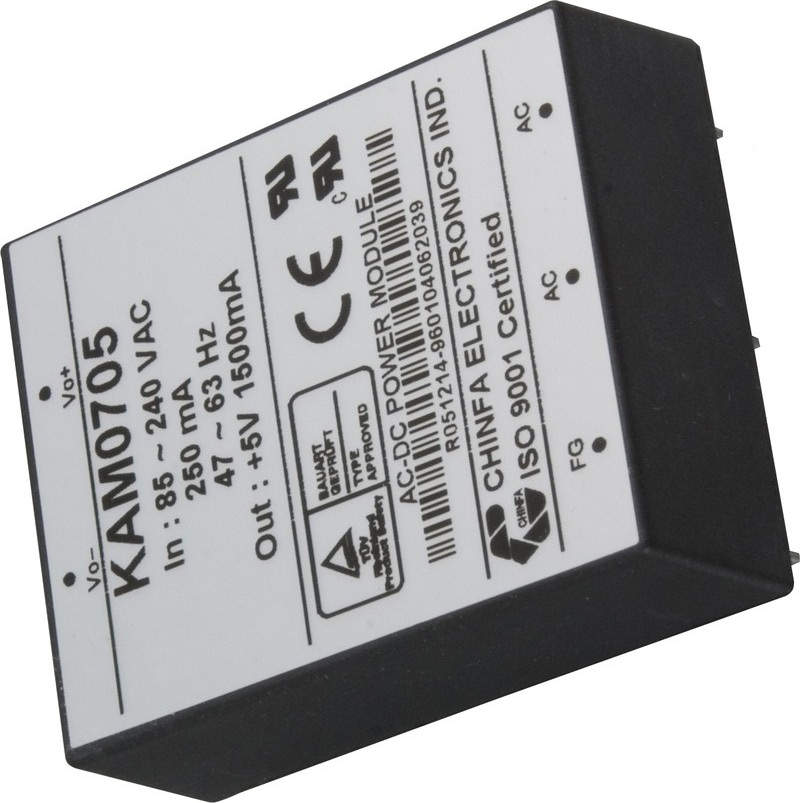

Импульсный сетевой модуль питания CHINFA ELECTRIC KAM-0705 220/5V: расширенный технический обзор
Импульсные модули питания CHINFA ELECTRIC серии KAM-0705 предназначены для преобразования стандартного сетевого напряжения в стабилизированное низковольтное питание 5 V DC. Модель KAM-0705 220/5V применяется в схемах управления, системах мониторинга, промышленной электронике, встраиваемых устройствах и другой аппаратуре, где требуется стабильное питание с низкими пульсациями и высокой надёжностью. Устройство отличается компактностью, универсальным входным диапазоном и устойчивой работой в условиях колебаний сетевого напряжения, что делает его подходящим как для промышленных панелей управления, так и для встроенной электроники малой мощности.
Технические характеристики
Ниже рассмотрим основные параметры, определяющие функциональность модуля:
- Тип: импульсный AC/DC модуль питания
- Модель: KAM-0705
- Входное напряжение: 85…265 V AC (универсальный вход, полностью совместим с сетью 220 V)
- Выходное напряжение: стабилизированное +5 V DC
- Выходной ток: до приблизительно 1.5 A
- Мощность: около 7.5 Вт
- КПД: ориентировочно 70–75 %
- Гальваническая изоляция: высокая, с устойчивостью к пробоям
- Рабочая температура: примерно –40…+70 °C
- Габариты: компактный корпус для монтажа в ограниченном пространстве
- Тип монтажа: на печатную плату или в компактные блоки оборудования
Особенности конструкции устройств
Модуль питания KAM-0705 построен на высокочастотном импульсном преобразователе, что позволяет уменьшить размеры и повысить энергоэффективность. Входной каскад содержит фильтры и защитные элементы, которые снижают электромагнитные помехи и защищают устройство от скачков напряжения. Импульсный трансформатор обеспечивает гальваническую развязку между сетевой и низковольтной сторонами, что важно для безопасности управляющих цепей. Выходной каскад включает фильтрацию для получения стабильных 5 V DC с минимальными пульсациями, необходимых для питания чувствительной электронных схем. Компактный форм-фактор позволяет использовать модуль в устройствах с плотной компоновкой, включая контроллеры, сенсорные блоки, платы автоматики и различные встроенные системы. Надёжные компоненты обеспечивают стабильную работу при длительных циклах и перепадах входного напряжения.
Области применения
Ниже рассмотрим, где модуль питания KAM-0705 используется особенно часто:
- питание логических схем и контроллеров
- встроенные системы управления
- сенсорные и измерительные устройства
- модули интерфейсов связи и мониторинга
- электронные платы управления приводами
- автоматизированные системы с ограниченным пространством под источник питания
Компания «Олниса» подбирает промышленные источники питания с учётом необходимых выходных параметров, тепловых режимов, габаритов и условий эксплуатации оборудования. Клиентам предоставляются технические консультации по подбору модулей питания, схем включения и совместимости с существующей электроникой. «Олниса» также осуществляет оперативную доставку оборудования по всей России и странам СНГ, что обеспечивает быстрый ввод устройств в эксплуатацию и регулярное техническое обслуживание.
Преимущества модели KAM-0705 220/5V
Ниже перечислены основные достоинства устройства:
- универсальный входной диапазон 85…265 V AC
- стабильное выходное напряжение +5 V DC
- компактные размеры
- хорошая гальваническая развязка
- стойкость к перепадам напряжения
- пригодность для широкого спектра электронных приложений
- повышенная надёжность при длительной эксплуатации
Таким образом, импульсный модуль питания CHINFA ELECTRIC KAM-0705 220/5V является надёжным и компактным AC/DC преобразователем, пригодным для промышленной электроники, встраиваемых систем и блоков управления. Он обеспечивает стабильное питание в условиях нестабильной сети, занимает минимум пространства и подходит для широкого круга задач.
