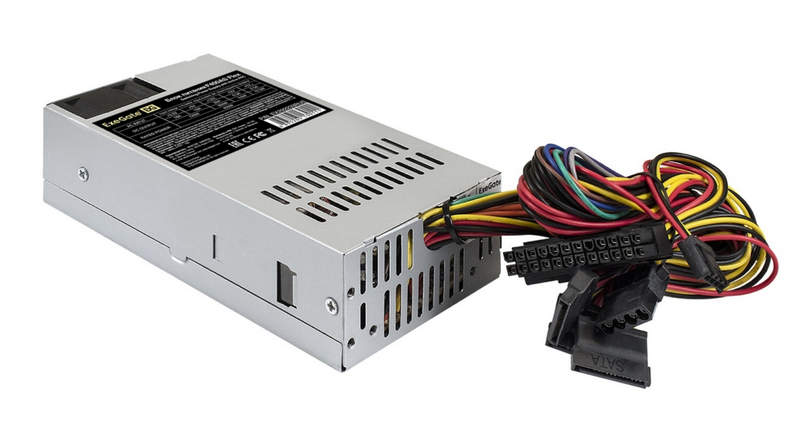

ИБП ExeGate 400 для современных вычислительных систем

ExeGate 400 представляет собой импульсный источник электропитания для компьютерных. Номинальная мощность 400 Вт позволяет применять устройство в конфигурациях, где важны стабильность выходных линий, корректная работа защитных цепей и соответствие параметров нагрузке. Сетевое переменное напряжение выпрямляется, фильтруется, преобразуется на высокой частоте и распределяется по нескольким низковольтным каналам.

Технические характеристики

Основные параметры определяют допустимую электрическую нагрузку. К ключевым характеристикам ExeGate 400 относятся:

• номинальная выходная мощность — 400 Вт,
• входное напряжение переменного тока — 200–240 В при частоте 50 Гц,
• основная линия +12 В предназначена для процессорных узлов и приводов,
• линия +5 В применяется для периферийных цепей,
• линия +3,3 В используется для цифровых компонентов системной платы,
• дежурная линия +5VSB сохраняет питание отдельных цепей,
• сигнал Power Good формируется после стабилизации выходных напряжений,
• форм-фактор соответствует классу ATX,
• принудительное охлаждение выполняется вентилятором диаметром около 120 мм,
• сетевой ввод рассчитан на подключение к стандартной линии 220 В,
• рабочая температура ориентировочно составляет от +10 до +40 C при свободном воздухообмене.

Принципы работы

Энергия преобразуется последовательно через первичную и вторичную части источника. Функциональный цикл включает следующие процессы:

• сетевой фильтр подавляет импульсные и высокочастотные помехи,
• диодный мост преобразует переменное напряжение 220 В в пульсирующее постоянное,
• накопительный конденсатор сглаживает пульсации первичной цепи,
• силовые ключи коммутируют ток с частотой, превышающей сетевые 50 Гц,
• импульсный трансформатор обеспечивает преобразование напряжения и развязку,
• вторичные выпрямители формируют постоянные линии +12 В, +5 В и +3,3 В,
• дроссели и конденсаторы выходных фильтров уменьшают остаточные пульсации,
• контур обратной связи сравнивает выходные параметры с опорным уровнем и корректирует управление силовыми ключами,
• защитная автоматика прекращает преобразование при критических электрических режимах.

Особенности конструкции

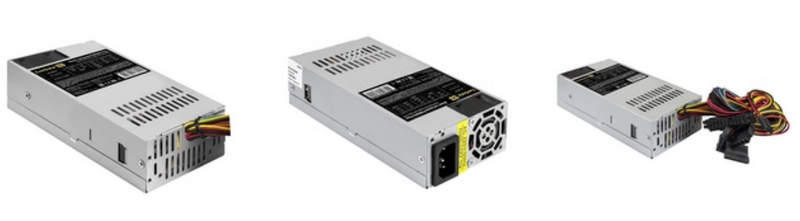

Внутренняя архитектура ExeGate 400 построена с разделением первичной и вторичной частей. На входе размещаются фильтрующие элементы, выпрямительный мост и накопительный конденсатор. Далее установлен силовой преобразователь, связанный с импульсным трансформатором. Вторичная сторона содержит выпрямительные сборки, дроссели, электролитические конденсаторы и проводники распределения напряжений. Печатная плата закрепляется в металлическом корпусе, выполняющем защиту и экранирование. Вентилятор направляет воздух через силовые транзисторы, диодные сборки, трансформатор и радиаторы. Кабельный жгут предназначен для соединения с системной платой, процессорным разъемом и периферией. Корпус рассчитан на винтовое крепление в компьютерном шасси.

Режимы и защитные функции

Устойчивость блока определяется реакцией схемы на изменение потребления и аварийные процессы. Основными рабочими и защитными режимами являются:

• номинальный режим — работа при суммарной мощности не выше 400 Вт,
• частичная нагрузка — эксплуатация при потреблении ниже номинального значения,
• переходный режим — кратковременная реакция на резкие изменения тока нагрузки,
• защита от короткого замыкания — отключение силовой части при резком падении сопротивления,
• защита от перегрузки — ограничение или отключение при превышении допустимой мощности,
• защита от перенапряжения — реакция на недопустимый рост напряжения выходных каналов,
• охлаждение — отвод тепла радиаторами и принудительным воздушным потоком,
• повторный запуск — восстановление работы после устранения причины защитного отключения и снятия сетевого питания.

Области применения

Мощность 400 Вт делает устройство пригодным для систем без экстремального энергопотребления. Типичными направлениями использования являются:

• офисные персональные компьютеры с интегрированной либо маломощной дискретной графикой,
• рабочие станции начального уровня для документооборота и производственных информационных систем,
• компьютеры управления периферийными устройствами и локальными технологическими узлами,
• операторские терминалы, кассовые системы и информационные панели,
• домашние ПК с процессорами среднего класса и ограниченным количеством накопителей,
• небольшие системы хранения на базе нескольких SATA-устройств,

• специализированные электронные комплексы на стандартных ATX-компонентах.

Эксплуатационные требования

Для стабильной работы необходимо учитывать суммарную мощность, распределение нагрузки и тепловой режим. Практически значимы следующие условия:

• суммарное потребление подключенных узлов должно оставаться ниже 400 Вт с учетом пусковых токов,
• линия +12 В должна иметь достаточный токовый резерв для процессора и приводов,
• вентиляционные отверстия не должны перекрываться,
• разъемы питания должны быть полностью вставлены для снижения переходного сопротивления,
• накопление пыли на радиаторах и вентиляторе не допускается из-за ухудшения теплоотвода,
• длительная работа при предельной мощности менее предпочтительна, чем эксплуатация с электрическим резервом.

Для устойчивой эксплуатации принципиально важно сохранять запас по мощности, поддерживать вентиляцию корпуса и контролировать качество сетевого питания.

Таким образом, ExeGate 400 является импульсным источником питания номинальной мощностью 400 Вт с несколькими стабилизированными выходными линиями. Его функциональная схема объединяет входную фильтрацию, выпрямление, высокочастотное преобразование, трансформаторную развязку, вторичную фильтрацию, обратную связь и защитные цепи. Конструкция ориентирована на питание компьютерных и специализированных электронных систем стандартного класса. Компания «Олниса» осуществляет поставку промышленного и электротехнического оборудования, включая продукцию ExeGate. Через «Олниса» возможны поставки источников питания и других аппаратных компонентов для предприятий, инфраструктурных объектов и корпоративных систем. Компания обеспечивает поставку оборудования в рамках производственных и закупочных задач заказчиков.
