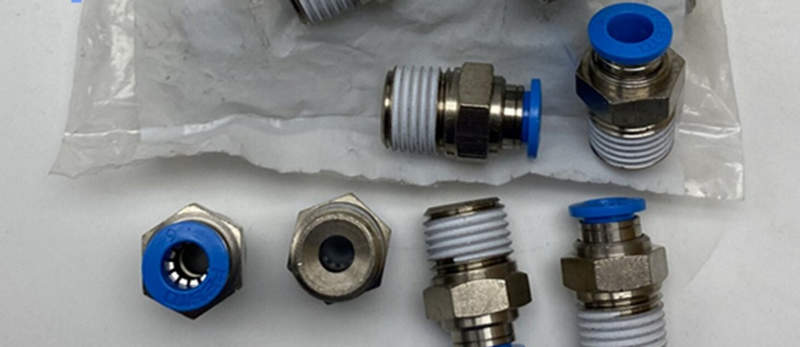

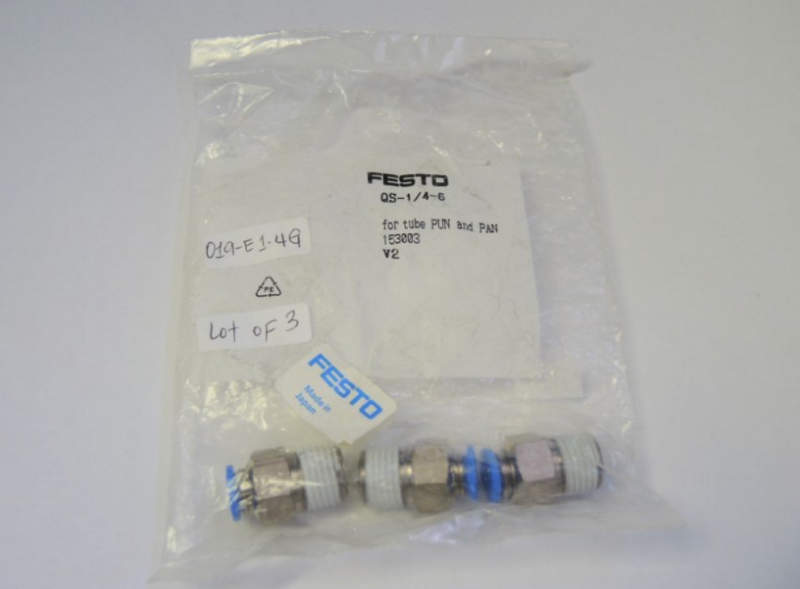

Герметичное и универсальное подключение в пневмосетях среднего расхода: цанговый штуцер FESTO QS-1/4-6 для стабильной работы исполнительных механизмов

В любом пневматическом оборудовании качество соединений играет ключевую роль, поскольку именно на стыках трубок и распределителей возникают утечки, приводящие к потере давления и нарушению работы приводов. Даже самая точно настроенная система теряет эффективность, если трубка закреплена неправильно, зажата слишком сильно, подверглась деформации или имеет микроподсос воздуха возле резьбового порта. В условиях промышленной эксплуатации, где пневмосеть функционирует непрерывно и подвергается вибрации, эти проблемы становятся особенно ощутимыми. Именно поэтому используются специализированные цанговые штуцеры, рассчитанные на многократные циклы подключения и обеспечивающие стабильную герметичность. FESTO QS-1/4-6 относится к универсальным соединительным элементам, способным надёжно фиксировать трубку диаметром 6 мм и одновременно обеспечивать простоту монтажа в плотной компоновке оборудования.

Технические характеристики

Ниже рассмотрим ключевые параметры штуцера:

• Производитель: FESTO
• Модель: QS-1/4-6
• Тип изделия: резьбовой цанговый штуцер
• Тип соединения: push-in цанговое подключение
• Резьба: 1/4"
• Диаметр трубки: 6 мм
• Назначение: подключение пневмотрубок к оборудованию
• Монтаж: ручной, без использования инструмента
• Повторное использование: допускается многократное подключение трубки
• Область применения: промышленные пневмосистемы среднего расхода

Особенности конструкции устройств

Штуцер FESTO QS-1/4-6 оснащён цанговым механизмом, который фиксирует трубку за счёт равномерного обжима по её окружности. Этот принцип предотвращает локальные деформации стенок, исключает перекос и обеспечивает стабильный проходной диаметр трубопровода. После вставки трубка автоматически фиксируется и остаётся неподвижной даже при вибрациях или резких изменениях давления. За герметичность отвечает встроенное уплотнительное кольцо, которое создаёт плотное прилегание к поверхности трубки и компенсирует микроперемещения. Это особенно важно в системах, где происходит частая коммутация, быстрые импульсы давления или регулярные циклы включения и выключения оборудования. Резьбовая часть позволяет устанавливать штуцер непосредственно в корпус распределителей, клапанов, блоков подготовки воздуха и других компонентов пневмосети. Компактные размеры облегчают монтаж в ограниченном пространстве и позволяют размещать несколько штуцеров рядом без риска их взаимного мешания. Демонтаж трубки также осуществляется быстро и без риска повреждения: достаточно нажать на фиксирующее кольцо, и трубка легко освобождается. Благодаря такому принципу штуцер выдерживает многократные циклы подключения, что важно для систем, где требуется регулярная перенастройка или обслуживание.

Области применения

Ниже обозначим основные направления использования:

• Линии подачи воздуха к исполнительным цилиндрам
• Пневматические распределители и клапанные острова
• Системы управления и регулирования потока
• Сборочные и упаковочные машины
• Пневматические шкафы автоматики и контрольные панели

Компания «Олниса» выполняет подбор промышленной пневматической арматуры и комплектующих, включая штуцеры и соединители FESTO. Предоставляются технические консультации по подбору диаметра трубки, резьбовых соединений и совместимости материалов. Также обеспечивается оперативная доставка по всей стране, что позволяет быстро возобновлять работу оборудования и поддерживать стабильность производства.

Преимущества

К ключевым особенностям относятся:

• Герметичность соединения при динамических нагрузках
• Быстрое подключение трубки без инструмента
• Устойчивость к вибрации и перепадам давления
• Повторное использование без потери свойств
• Компактная конструкция для плотной компоновки

Исходя из этого, FESTO QS-1/4-6 — это универсальный и надёжный цанговый штуцер, обеспечивающий стабильное подключение трубки диаметром 6 мм к портам оборудования с резьбой 1/4". Благодаря простоте монтажа, высокой герметичности и устойчивости к нагрузкам он применяется в широком спектре промышленных систем. Подбор и поставка штуцера выполняется компанией «Олниса», предоставляющей технические консультации и организующей оперативную доставку по всей стране.
