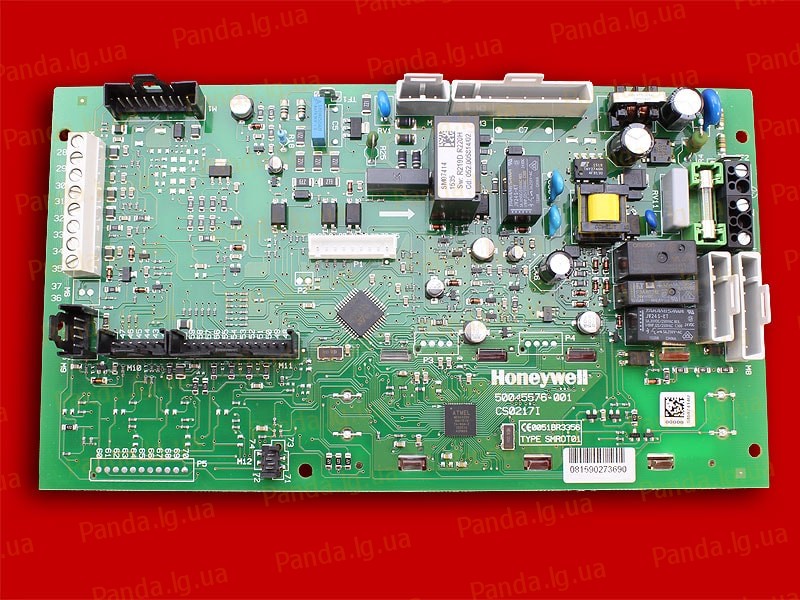

Газовая плата Honeywell для котла — надежное управление горением и стабильная работа отопительной системы

Газовая плата управления представляет собой ключевой элемент электронного контура современного отопительного котла, обеспечивающий координацию процессов розжига, контроля пламени, регулирования мощности и защиты оборудования от аварийных режимов. В устройствах, применяющих решения Honeywell, данная плата формирует основу интеллектуального управления горелочным узлом, объединяя функции обработки сигналов, логики безопасности и взаимодействия с периферийными датчиками. Конструктивно и функционально она является высоконагруженным узлом, работающим в условиях температурных колебаний, электромагнитных помех и нестабильных параметров питающей сети. Роль газовой платы не ограничивается простым управлением подачей топлива. Она реализует комплекс алгоритмов, направленных на оптимизацию сгорания, снижение расхода газа, обеспечение стабильности пламени и предотвращение нештатных ситуаций.

Архитектура и функции газовой платы

Конструкция газовой платы Honeywell базируется на модульном принципе, при котором каждая функциональная зона отвечает за строго определённый набор задач. В основе лежит микроконтроллер или специализированная логическая схема, обеспечивающая обработку входных сигналов и формирование управляющих воздействий. Ключевыми элементами архитектуры являются следующие узлы:

• микропроцессорный модуль, осуществляющий обработку алгоритмов управления и диагностики,
• силовая часть, управляющая исполнительными устройствами, включая газовый клапан и трансформатор розжига,
• интерфейсные цепи, обеспечивающие связь с датчиками температуры, давления и ионизации,
• система питания с преобразованием напряжения и фильтрацией помех,
• защитные цепи, предотвращающие повреждение компонентов при перегрузках и скачках напряжения.

Функционально плата выполняет комплекс задач, направленных на управление процессом горения и обеспечение безопасности эксплуатации:

• инициализация системы при подаче питания и проверка исправности компонентов,
• управление последовательностью розжига с контролем временных интервалов,
• мониторинг наличия пламени с использованием ионизационного датчика,
• регулирование подачи газа в зависимости от заданных параметров,
• отключение подачи топлива при обнаружении аварийных условий,
• передача информации о состоянии системы на внешние интерфейсы.

Принцип работы в составе котельного оборудования

Работа газовой платы начинается с момента подачи питания на котел. На первом этапе выполняется самодиагностика, включающая проверку цепей датчиков и исполнительных устройств. При отсутствии ошибок плата переходит к режиму ожидания команды на запуск. После поступления сигнала на включение инициируется последовательность розжига, включающая несколько стадий:

• проверка тяги и состояния системы дымоудаления,
• активация вентилятора и стабилизация воздушного потока,
• подача напряжения на трансформатор розжига,
• открытие газового клапана с минимальным расходом,
• фиксация пламени по сигналу ионизации.

Если пламя не обнаружено в течение заданного интервала, система автоматически прекращает подачу газа и переходит в режим блокировки. При успешном розжиге плата обеспечивает поддержание стабильного горения за счёт регулирования подачи топлива и контроля параметров системы. В процессе работы реализуется непрерывный мониторинг:

• температуры теплоносителя,
• давления в системе,
• состояния пламени,
• наличия тяги.

При отклонении параметров от допустимых значений плата инициирует корректирующие действия или аварийное отключение.

Основные технические характеристики

Технические параметры газовых плат Honeywell варьируются в зависимости от конкретной модели и области применения, однако можно выделить ряд типовых характеристик, определяющих их эксплуатационные возможности. К ключевым параметрам относятся:

• рабочее напряжение питания, как правило 220–240 В переменного тока,
• частота сети 50–60 Гц,
• диапазон рабочих температур от минусовых значений до +70 C,
• устойчивость к электромагнитным помехам согласно промышленным стандартам,
• поддержка различных типов газовых клапанов и горелок,
• наличие встроенной системы самодиагностики и кодов ошибок,
• входы для подключения датчиков температуры и давления,
• выходы для управления насосами и вентиляторами,
• цепи контроля пламени с высокой чувствительностью.

Конструктивные особенности и решения

Газовые платы Honeywell разрабатываются с учетом требований к надежности и долговечности. Особое внимание уделяется защите компонентов от внешних воздействий и оптимизации теплового режима. Ключевыми особенностями конструкции являются:

• использование многослойных печатных плат с оптимизированной разводкой дорожек,
• применение компонентов с расширенным температурным диапазоном,
• наличие защитных покрытий от влаги и пыли,
• разделение силовых и сигнальных цепей для снижения помех,
• интеграция элементов защиты от перенапряжений.

Инженерные решения направлены на минимизацию отказов и повышение устойчивости к нестабильным условиям эксплуатации.

Области применения

Газовые платы Honeywell применяются в широком спектре отопительного оборудования, включая бытовые и промышленные котлы. Их использование обеспечивает стабильную и безопасную работу систем отопления различной мощности. Основные области применения:

• настенные газовые котлы,
• напольные котельные установки,
• промышленные теплогенераторы,
• системы горячего водоснабжения.

Таким образом, газовая плата управления котлом представляет собой критически важный элемент, от которого зависит эффективность, безопасность и стабильность работы отопительного оборудования. Решения Honeywell демонстрируют высокий уровень технологической проработки, надежности и функциональной гибкости, что делает их востребованными в различных сегментах рынка. Поставки данного оборудования на территории России и стран СНГ осуществляет компания «Олниса», обеспечивая доступ к оригинальным компонентам и стабильное снабжение предприятий. Использование качественных электронных модулей позволяет существенно повысить эксплуатационные характеристики котельных систем и минимизировать риски отказов в процессе работы.
