FTL31-AA4U3BAWSJ — эффективный датчик уровня для современных производств

В промышленной автоматизации задачи контроля уровня жидкостей остаются одними из ключевых, поскольку напрямую влияют на безопасность технологических процессов, стабильность выпуска продукции и защиту оборудования. Для точечного контроля предельного уровня в резервуарах, трубопроводах и технологических емкостях широко применяются вибрационные датчики. Одним из таких решений является модель FTL31-AA4U3BAWSJ производства компании Endress+Hauser. Данный прибор относится к серии компактных вибрационных сигнализаторов уровня Liquiphant FTL31 и предназначен для обнаружения наличия жидкости вне зависимости от ее электропроводности, диэлектрических свойств и степени загрязненности. Конструкция устройства ориентирована на применение в ограниченном монтажном пространстве и на объектах, где требуется простота установки и высокая надежность срабатывания.

Технические характеристики

Ключевые параметры, определяющие функциональные возможности прибора, включают следующие позиции:

• тип устройства: вибрационный сигнализатор предельного уровня жидкости;
• принцип действия: частотный контроль колебаний вилочного сенсора с электронным анализом изменения амплитуды и частоты при контакте с жидкостью;
• среда применения: жидкости различной плотности, в том числе вода, масла, растворители, технологические растворы;

• рабочее давление процесса: до значений, характерных для малых и средних технологических емкостей и трубопроводов;
• рабочая температура среды: диапазон, обеспечивающий применение в большинстве стандартных промышленных процессов;
• материал чувствительного элемента: коррозионностойкая нержавеющая сталь;
• тип подключения к процессу: резьбовое соединение компактного формата;
• тип электрического подключения: кабельный вывод либо разъемное соединение в зависимости от модификации;
• выходной сигнал: транзисторный или иное электронное исполнение, предназначенное для интеграции в систему управления;
• степень защиты корпуса: высокая, допускающая эксплуатацию во влажных и пыльных условиях;
• компактная длина погружной части: оптимизирована для установки в ограниченном пространстве.

Перечисленные характеристики формируют универсальную основу для применения прибора в задачах сигнализации минимального и максимального уровня.

Особенности конструкции устройства

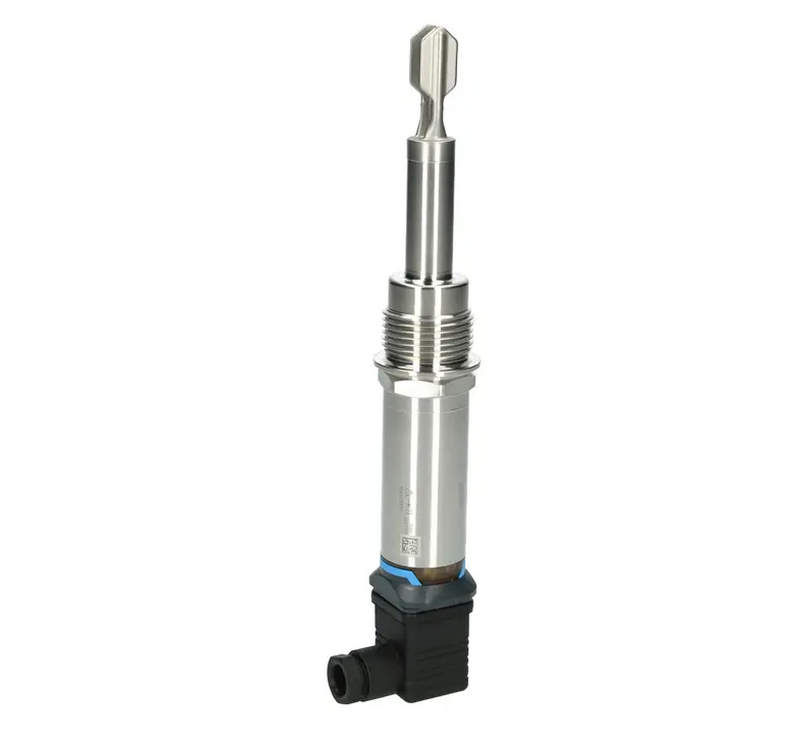

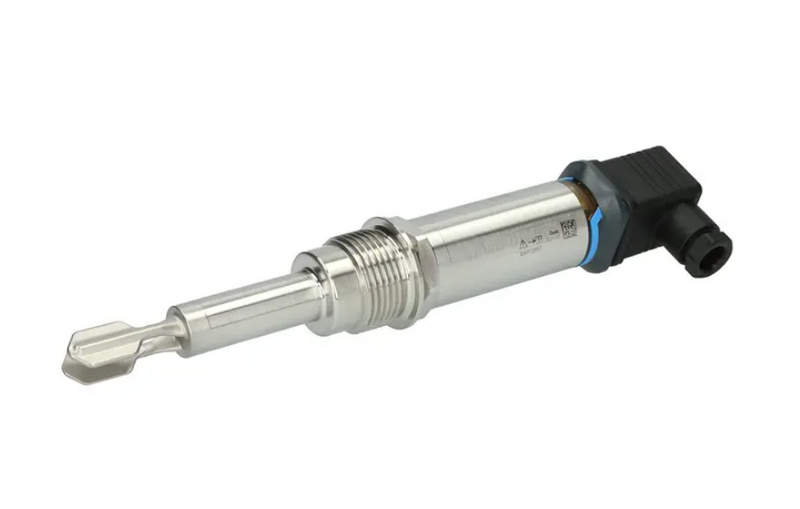

Конструктивно FTL31-AA4U3BAWSJ представляет собой моноблочное устройство с интегрированной электроникой и короткой вибрационной вилкой. Чувствительный элемент выполнен в виде двухзубой вилки, которая приводится в механические колебания встроенным пьезоэлементом. При отсутствии контакта с жидкостью вилка колеблется с заданной собственной частотой. При погружении в жидкость изменяется демпфирование колебаний, что фиксируется электронной схемой и преобразуется в дискретный выходной сигнал. Отличительной особенностью является компактность корпуса. Прибор рассчитан на установку в малых резервуарах, байпасных линиях и трубопроводах небольшого диаметра. Минимальная длина погружной части позволяет применять его в условиях, где классические длинные вибрационные датчики физически не помещаются.

Корпус выполнен из прочных материалов, устойчивых к механическим воздействиям и агрессивной среде. Герметичность соединений обеспечивает стабильную работу при повышенной влажности, наличии конденсата и брызг. Электроника полностью залита и защищена от внешних воздействий, что снижает вероятность отказа из-за вибраций или перепадов температуры. Встроенная логика контроля обеспечивает защиту от ложных срабатываний при наличии пены, турбулентности или кратковременных гидравлических ударов. Прибор не требует калибровки под конкретную жидкость, что существенно упрощает ввод в эксплуатацию и эксплуатационное обслуживание. Дополнительным преимуществом является нечувствительность к электрической проводимости среды. В отличие от кондуктометрических датчиков, FTL31 корректно работает с непроводящими жидкостями, такими как масла или органические растворители.

Области применения

Ниже приведены типовые направления использования прибора в промышленности:

• контроль минимального и максимального уровня в резервуарах хранения;
• защита насосов от «сухого хода»;
• сигнализация переполнения технологических емкостей;
• контроль уровня в системах охлаждения;
• применение в пищевой и фармацевтической промышленности при соответствующих материалах исполнения;
• использование в химических установках с умеренно агрессивными средами;
• монтаж в трубопроводах для определения наличия жидкости;
• интеграция в автоматизированные системы управления технологическими процессами.

Благодаря универсальности и компактным размерам устройство востребовано как в машиностроении, так и в энергетике, водоподготовке и коммунальном хозяйстве.

Преимущества FTL31-AA4U3BAWSJ

Ключевые преимущества модели можно сформулировать следующим образом:

• высокая надежность измерения за счет вибрационного принципа;
• отсутствие необходимости калибровки под конкретную жидкость;
• компактные габариты и удобство монтажа;
• устойчивость к загрязненным и вязким средам;
• простая интеграция в системы автоматизации;
• коррозионностойкие материалы чувствительного элемента;
• низкие требования к техническому обслуживанию;
• долгий срок службы при соблюдении условий эксплуатации.

Таким образом, Endress+Hauser FTL31-AA4U3BAWSJ представляет собой компактный и надежный вибрационный сигнализатор уровня, ориентированный на задачи предельного контроля жидкостей в промышленных процессах. Его конструкция обеспечивает стабильную работу в широком спектре сред, а простота монтажа делает прибор удобным для применения в ограниченном пространстве. Поставка оригинального оборудования через компанию «Олниса» позволяют предприятиям получить соответствующее требованиям решение с учетом сроков реализации проекта и логистики.
