Finder: стабильное управление и мониторинг напряжения

Реле контроля напряжения — это важнейший элемент автоматизированных систем управления, предназначенный для защиты оборудования от нежелательных отклонений напряжения в питающей сети. Компания Finder, специализирующаяся на производстве реле, таймеров, индикаторов и другой электротехнической продукции, предлагает широкий выбор реле контроля напряжения, которые отличаются высокой точностью, надежностью и удобством интеграции в различные схемы автоматизации. Такие устройства используются в самых разнообразных отраслях: от промышленного машиностроения до бытовых распределительных щитов. Реле контроля напряжения Finder выполняют мониторинг величины напряжения, его симметрии, последовательности фаз и частоты, автоматически отключая нагрузку при выходе параметров за допустимые границы. Это обеспечивает эффективную защиту оборудования, продлевает его срок службы и минимизирует риски аварийных ситуаций.

Технические характеристики

Ниже приведён обобщённый набор технических характеристик, свойственных реле контроля напряжения Finder:

• Напряжение контроля: 1-фазное 230 В AC или 3-фазное 400 В AC;
• Диапазон измеряемого напряжения: от 150 до 500 В (в зависимости от модели);
• Контроль по верхнему и нижнему порогу напряжения;
• Возможность регулировки уставок верхнего и нижнего напряжения;
• Функция задержки срабатывания (on-delay/off-delay);
• Контроль чередования и отсутствия фаз (для 3-фазных моделей);
• Контроль асимметрии фаз;
• Частота: 45–65 Гц;
• Встроенное реле с 1 или 2 переключающими контактами;
• Номинальный ток контактов: до 8 А при 250 В AC;
• Индикация состояния (светодиодная);
• Рабочая температура: от –20 до +60 C;
• Установка на DIN-рейку 35 мм (EN 60715);

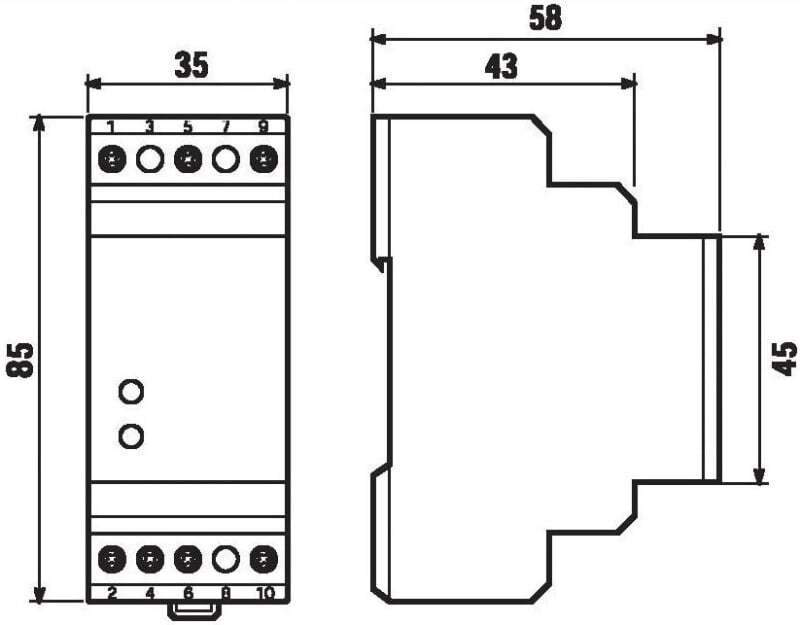

• Габаритные размеры: ширина корпуса от 17,5 мм до 35 мм.

Принцип работы реле контроля напряжения Finder

Реле контроля напряжения функционирует по принципу постоянного анализа входного напряжения, поступающего на соответствующие клеммы устройства. Встроенная электронная схема сравнивает текущее напряжение с заданными пороговыми значениями, установленными пользователем с помощью потенциометров или переключателей. При отклонении от допустимого диапазона реле размыкает (или замыкает, в зависимости от конфигурации) контактную группу, отключая нагрузку или подавая сигнал на аварийное отключение. Для трёхфазных реле предусмотрен дополнительный функционал, связанный с контролем порядка чередования фаз. При неправильной последовательности или пропадании одной из фаз устройство мгновенно реагирует, не позволяя пуску двигателя или другого чувствительного оборудования. Также отслеживается уровень асимметрии между фазами — отклонение одной из них более чем на заданный процент считается неисправностью. Особенностью реле Finder является возможность настройки времени задержки срабатывания как при выходе параметров за пределы, так и при их возвращении в норму. Это позволяет избежать ложных срабатываний при кратковременных пульсациях напряжения. Устройство не переходит в активное состояние сразу же после появления аварийного условия — оно ждёт окончания заданного времени задержки, и лишь затем осуществляет коммутацию. Это критически важно при работе с оборудованием, чувствительным к частым включениям/выключениям.

Функциональные режимы работы

Реле контроля напряжения Finder может работать в различных режимах, в зависимости от модели и конфигурации:

• Контроль верхнего и нижнего порога напряжения (Over/Under Voltage Control): Устройство отключает нагрузку, если напряжение выходит за пределы установленного диапазона. После стабилизации — восстанавливает подачу питания.
• Контроль асимметрии фаз: При отклонении амплитуды одной из фаз более чем на заданное значение реле отключает выход, сигнализируя о нарушении симметрии.
• Контроль пропадания фазы: Отслеживается присутствие всех трёх фаз. При исчезновении хотя бы одной нагрузка отключается.
• Контроль чередования фаз: Обеспечивает правильную последовательность фаз (важно для трёхфазных двигателей). При нарушении последовательности — блокирует запуск.
• Контроль частоты питающей сети: Некоторые модели способны отслеживать частоту сети и отключать питание при её выходе за заданные границы.
• Работа в режиме "Fail-safe": В ряде моделей предусмотрен режим, при котором реле разомкнуто в норме и замыкается только при появлении неисправности — используется в системах с пассивной защитой.

Особенности конструкции устройств Finder

Реле контроля напряжения Finder обладают эргономичным и компактным исполнением. Конструкция корпуса адаптирована для быстрого монтажа в распределительные шкафы, щиты и пульты. Установка осуществляется на стандартную DIN-рейку, а подключение — через винтовые или пружинные клеммы. Передняя панель оснащена органами регулировки, такими как потенциометры уставок и времени задержки, а также переключателями диапазонов (в некоторых версиях). Светодиодные индикаторы позволяют легко считывать информацию о состоянии устройства: питание, авария, срабатывание реле. Печатная плата защищена от пыли и влаги в соответствии с нормами IP, а корпус выполнен из самозатухающего пластика. В зависимости от исполнения, реле может иметь от одного до двух переключающих релейных контактов, обеспечивающих коммутацию как сигнальной, так и силовой нагрузки. Применение бесшумных и износостойких элементов делает возможной их эксплуатацию в системах, требующих высокой надёжности и точности.

Области применения

Реле Finder используются во множестве сфер, включая:

• Автоматизация систем вентиляции, отопления и кондиционирования;
• Управление и защита насосного оборудования;
• Контроль напряжения в распределительных щитах;
• Защита холодильного и компрессорного оборудования;
• Энергетика и подстанции;
• Системы управления освещением;
• автоматизация промышленных линий и станков;
• щитовая сборка для жилых и коммерческих зданий.

Таким образом, реле контроля напряжения Finder — это технологичное и надёжное решение для обеспечения стабильной работы электросетей и защиты оборудования от непредсказуемых изменений параметров питания. Благодаря своей универсальности, многофункциональности и качеству исполнения, эти реле заслуженно занимают лидирующие позиции на рынке средств защиты и управления. Установка таких устройств — это не только шаг к безопасности, но и способ обеспечить экономию на ремонте, простоях и обслуживании оборудования.
