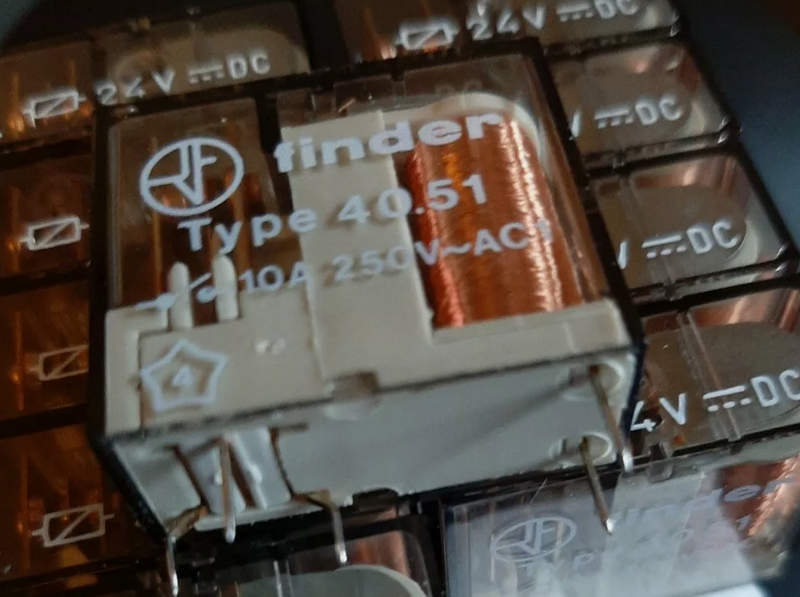

Finder 40.51: точное и устойчивое реле для автоматизации

Электромагнитные реле являются неотъемлемой частью систем автоматизации, управления, сигнализации и коммутации. Среди множества решений на рынке особое место занимает серия 40 от компании Finder, а именно модель Finder 40.51 — популярное миниатюрное реле общего назначения с одной переключающей контактной группой. Устройство отличается высокой надёжностью, компактными размерами и широкими возможностями применения в различных отраслях промышленности и быта.

Технические характеристики

Ниже приведены основные характеристики реле Finder 40.51:

• Тип контактной группы: 1 переключающий контакт (SPDT);
• Номинальный ток контакта: 8 А при 250 В AC
• Максимальное коммутационное напряжение: до 400 В AC

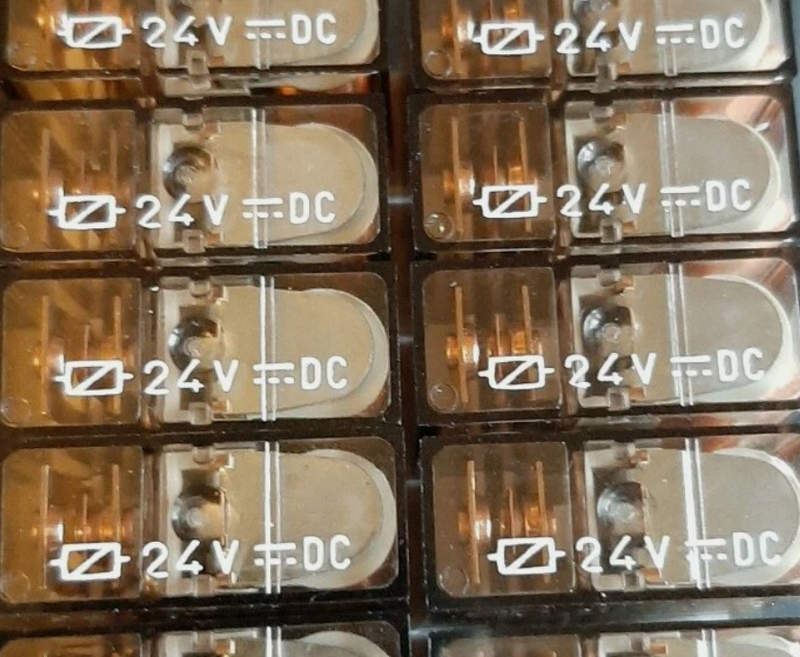

• Номинальное напряжение катушки: различные варианты (в т.ч. 12 В DC, 24 В DC, 24 В AC, 230 В AC)
• Электрическая износостойкость: до 100 000 циклов при номинальной нагрузке
• Механическая износостойкость: до 10 000 000 циклов
• Материал контакта: сплав AgNi, возможна версия с позолотой
• Изоляция между катушкой и контактами: до 6 кВ (в зависимости от исполнения)
• Монтаж: через печатную плату (PCB), также доступны версии с клеммами Faston
• Стандарты: соответствие RoHS, CE, UL, VDE
• Габаритные размеры: около 29 х 12,5 х 25 мм
• Температурный диапазон работы: от –40 до +85 C
• Дополнительно: защита от перенапряжений, индикатор срабатывания (опция), диодная защита катушки (опция)

Особенности конструкции устройства

Finder 40.51 относится к классу электромагнитных промежуточных реле, конструкция которых основана на принципе электромагнитного притяжения якоря при подаче напряжения на катушку. Устройство выполнено в стандартном корпусе для установки на печатную плату, что делает его удобным для встраивания в различные электронные системы. Контактная система состоит из одной группы с переключающим контактом (формула 1CO), что позволяет как замыкать, так и размыкать цепь при срабатывании реле. Это универсальное решение для задач управления и сигнализации. Контакты изготовлены из сплава серебра с никелем (AgNi), который обеспечивает хорошую проводимость и износостойкость. В некоторых модификациях используется покрытие золотом для повышения стойкости к низковольтным и малоточным нагрузкам.

Катушка реле может быть рассчитана на различные номинальные напряжения, что делает возможным использование реле как в сетях постоянного, так и переменного тока. Обмотка может оснащаться защитным диодом (в случае DC-реле) для подавления выбросов напряжения при размыкании. Также предусмотрена установка варистора или RC-цепи в AC-исполнении. Корпус реле выполнен из термостойкого пластика, устойчивого к воздействию паяльной температуры и окружающей среды. Конструкция корпуса допускает опцию прозрачной крышки, через которую виден индикатор срабатывания (неон или светодиод). Нижняя часть корпуса адаптирована для стандартного монтажа на печатную плату, также существуют модификации для установки в розетку.

Принцип действия

Принцип работы Finder 40.51 основан на классической схеме электромагнитного реле. При подаче управляющего напряжения на катушку в её обмотке создаётся магнитное поле. Это поле притягивает подвижный якорь, связанный механически с контактной группой. В результате контакт переходит из состояния покоя (например, разомкнутого) в рабочее (например, замкнутое), либо наоборот — в зависимости от конструкции реле и текущего состояния сигнальной цепи. Как только управляющее напряжение снимается с катушки, магнитное поле исчезает, и возвратная пружина возвращает якорь в исходное положение, восстанавливая начальное состояние контактов. Таким образом, устройство работает в бистабильном (переключающем) режиме, формируя замкнутую или разомкнутую цепь при изменении управляющего сигнала.

Режимы работы

Реле Finder 40.51 может работать в следующих режимах:

• Режим управления нагрузкой: В этом режиме реле используется для коммутации исполнительных устройств, таких как лампы, вентиляторы, клапаны, нагреватели и т.д. Управляющее напряжение подаётся на катушку реле от низковольтной логики или от контроллера, а на контакты — силовая нагрузка.
• Режим гальванической развязки: Благодаря высокой изоляции между катушкой и контактами реле может выполнять функцию развязки между логикой и высоковольтной цепью. Это особенно актуально в системах автоматики и промышленного управления, где важно исключить прямое электрическое соединение между цепями различного потенциала.
• Режим преобразования сигнала: Finder 40.51 может использоваться как интерфейсное реле для преобразования логических сигналов между различными уровнями напряжения или токовой нагрузки. Например, для согласования сигналов с ПЛК и внешними исполнительными устройствами.
• Режим контроля и сигнализации: Реле может быть частью схемы контроля состояния (например, при замыкании цепи сигнализации). Срабатывание реле может активировать световую или звуковую индикацию, запускать таймер, передавать сигнал на диспетчерский пункт и т.п.

Сферы применения

Реле Finder 40.51 применяется во многих отраслях:

• Системы автоматизации зданий;
• Щиты управления и распределения электроэнергии;
• Промышленные контроллеры и релейная логика;
• Светотехнические системы;
• Системы безопасности и охранной сигнализации;
• Оборудование HVAC (отопление, вентиляция, кондиционирование);
• Сельскохозяйственная автоматика;
• Бытовые приборы и встраиваемые электронные блоки.

В целом, Finder 40.51 — это универсальное промежуточное реле, сочетающее компактность, надёжность и функциональность. Благодаря разнообразию вариантов исполнения и простоте интеграции в существующие схемы, оно занимает прочные позиции в широком спектре применений: от систем управления до промышленной автоматики. Высокая степень адаптивности, возможность работы с переменным и постоянным током, а также соответствие международным требованиям делают это реле одним из наиболее востребованных решений на рынке.
