Фильтр-редуктор Honeywell FK06 1/2 — надежная работа без скачков давления и засоров

Фильтрационное оборудование в инженерных системах водоснабжения выполняет критически важную функцию, связанную с обеспечением стабильной работы трубопроводов, арматуры и подключенного оборудования. Наличие механических примесей в воде приводит к ускоренному износу элементов системы, снижению пропускной способности, а также увеличению эксплуатационных затрат. В связи с этим применение комбинированных устройств, объединяющих функции фильтрации и регулирования давления, становится рациональным техническим решением. Фильтр серии FK06 производства Honeywell представляет собой интегрированное устройство, сочетающее механическую очистку воды с функцией редукции давления. Модификация с условным диаметром 1/2 дюйма ориентирована на использование в бытовых и малых коммерческих системах, где требуется компактность, надежность и простота обслуживания.

Конструктивное исполнение и принцип работы

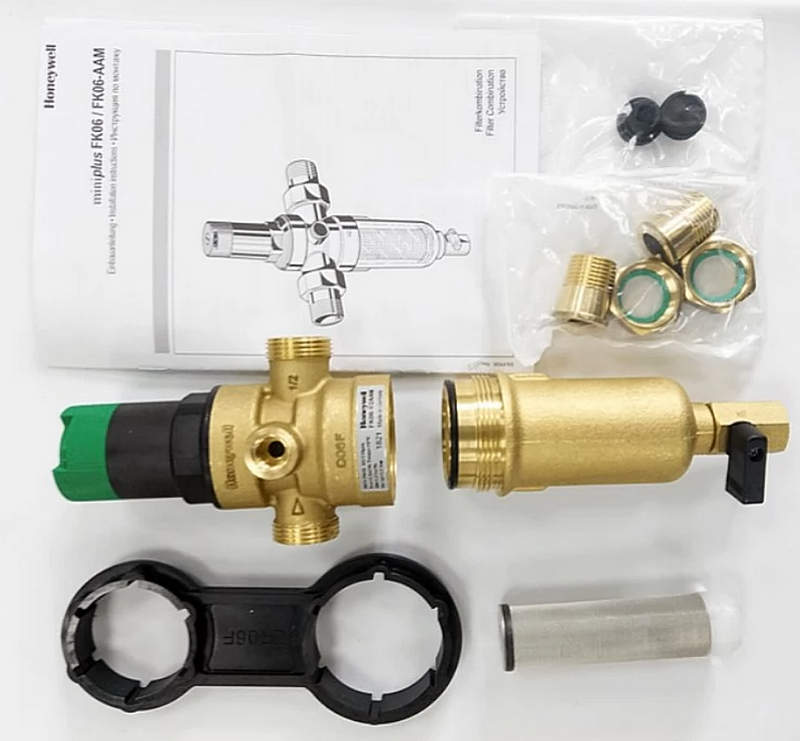

Фильтр Honeywell FK06 1/2 относится к категории комбинированных устройств, где в одном корпусе объединены фильтрующий элемент и редукционный клапан. Такая компоновка позволяет существенно сократить количество соединений в системе, повысить надежность и упростить монтаж. В основе конструкции лежат следующие элементы:

• латунный корпус с антикоррозионной защитой, рассчитанный на длительную эксплуатацию в условиях постоянного контакта с водой,
• встроенный сетчатый фильтр тонкой очистки, выполненный из нержавеющей стали,
• редукционный механизм мембранного типа, обеспечивающий стабилизацию давления,
• прозрачная колба, позволяющая визуально контролировать степень загрязнения,
• регулировочный узел с пружинным механизмом для настройки выходного давления,
• дренажный клапан для промывки фильтрующего элемента без демонтажа устройства.

Принцип работы основан на последовательной обработке потока воды. На первом этапе жидкость проходит через сетчатый фильтр, где задерживаются твердые частицы. Далее поток поступает в редукционный узел, где давление снижается до заданного значения и поддерживается на постоянном уровне независимо от входных колебаний.

Технические характеристики

Эксплуатационные параметры устройства формируют его функциональные возможности и определяют область применения. Ниже приведены ключевые характеристики, которые необходимо учитывать при проектировании систем:

• условный диаметр подключения: 1/2 дюйма,
• рабочее давление на входе: до 16 бар,
• регулируемое выходное давление: в диапазоне от 1,5 до 6 бар,
• температура рабочей среды: до 30 C для стандартных исполнений,
• размер ячеек фильтра: около 100 микрон,
• материал корпуса: латунь с защитным покрытием,
• материал фильтрующего элемента: нержавеющая сталь,
• наличие функции обратной промывки: предусмотрено,
• тип присоединения: резьбовое,
• ориентация установки: горизонтальная с колбой вниз.

Такие характеристики делают устройство универсальным решением для широкого спектра задач, связанных с подготовкой воды.

Особенности конструкции

Конструктивные решения, реализованные в фильтре Honeywell FK06 1/2, направлены на повышение надежности, удобства эксплуатации и долговечности. В отличие от раздельных систем, где фильтр и редуктор устанавливаются отдельно, данная модель обеспечивает более компактную и технологичную компоновку. Корпус выполнен с учетом требований к устойчивости к гидравлическим нагрузкам и перепадам давления. Использование латунных сплавов обеспечивает высокую механическую прочность и устойчивость к коррозии. Внутренние каналы оптимизированы для минимизации гидравлических потерь.

Фильтрующий элемент изготовлен из нержавеющей стали, что гарантирует устойчивость к механическим и химическим воздействиям. Сетчатая структура позволяет эффективно задерживать твердые частицы без значительного снижения пропускной способности. Редукционный механизм основан на мембранной технологии, обеспечивающей точное поддержание заданного давления. Конструкция исключает прямой контакт регулирующих элементов с загрязненной водой, что снижает риск засорения и увеличивает срок службы. Прозрачная колба играет важную роль в эксплуатации, позволяя визуально оценивать степень загрязнения фильтра. Это упрощает обслуживание и позволяет своевременно проводить промывку.

Области применения

Фильтр Honeywell FK06 1/2 используется в различных системах водоснабжения, где требуется защита оборудования и стабилизация давления. Благодаря универсальности конструкции устройство находит применение в следующих сферах:

• системы холодного водоснабжения жилых зданий,
• индивидуальные водопроводные вводы в квартиры и дома,
• малые коммерческие объекты, включая офисы и торговые помещения,
• системы подачи воды к бытовой технике,
• установки с чувствительным оборудованием, требующим стабильного давления,
• системы подготовки воды перед нагревательными приборами.

Применение фильтра в указанных областях позволяет повысить надежность работы всей системы и снизить затраты на обслуживание.

Монтаж и обслуживание

Установка фильтра Honeywell FK06 1/2 не требует сложных технологических операций, однако должна выполняться с соблюдением определенных требований. Монтаж осуществляется на горизонтальном участке трубопровода с обязательным направлением колбы вниз. Перед устройством рекомендуется предусмотреть запорную арматуру, что позволит проводить обслуживание без отключения всей системы. Важно учитывать направление потока, указанное на корпусе. Обслуживание включает регулярную проверку состояния фильтрующего элемента и проведение обратной промывки. Для этого используется встроенный дренажный клапан, который позволяет удалить накопившиеся загрязнения без демонтажа. Периодичность обслуживания зависит от качества воды и интенсивности эксплуатации, однако визуальный контроль через прозрачную колбу существенно упрощает определение необходимости очистки.

В целом, фильтр Honeywell FK06 1/2 представляет собой технически продуманное решение, объединяющее функции механической очистки и стабилизации давления в компактном корпусе. Его применение позволяет значительно повысить надежность систем водоснабжения, защитить оборудование от повреждений и обеспечить стабильные эксплуатационные параметры. Высокое качество материалов, продуманная конструкция и удобство обслуживания делают данное устройство востребованным как в бытовых, так и в коммерческих системах. Использование комбинированных решений подобного типа способствует оптимизации инженерных систем и снижению эксплуатационных затрат. Поставки фильтрационного оборудования, включая данную модель, осуществляет компания «Олниса», обеспечивая доступ к промышленным решениям на территории России и стран СНГ.
