Фильтр-редуктор Honeywell Braukmann FK06 — надежная работа водопровода без скачков давления
Системы водоснабжения, используемые в промышленной и коммунальной инфраструктуре, предъявляют повышенные требования к стабильности давления и качеству транспортируемой среды. Колебания давления, наличие механических примесей и нестабильные гидравлические параметры приводят к ускоренному износу оборудования, снижению эффективности технологических процессов и росту эксплуатационных затрат. В подобных условиях особое значение приобретают устройства, совмещающие функции фильтрации и регулирования давления. Одним из широко применяемых решений является серия комбинированных устройств Honeywell Braukmann FK06, представляющая собой интеграцию редуктора давления и фильтра тонкой очистки в одном корпусе. Конструктивная унификация и продуманная гидравлическая схема позволяют использовать данное оборудование в широком диапазоне задач, начиная от бытовых систем водоснабжения и заканчивая промышленными объектами с повышенными требованиями к качеству воды и стабильности параметров потока.
Общая характеристика конструкции и принципа действия

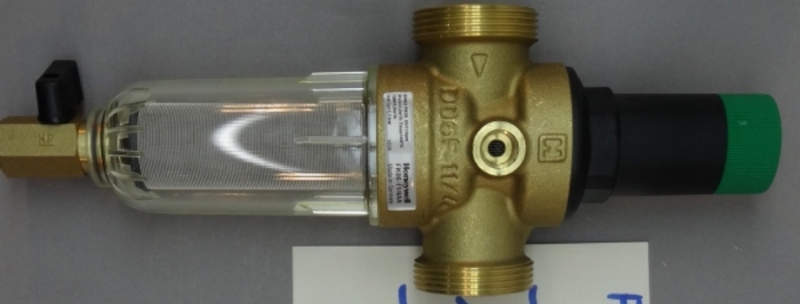

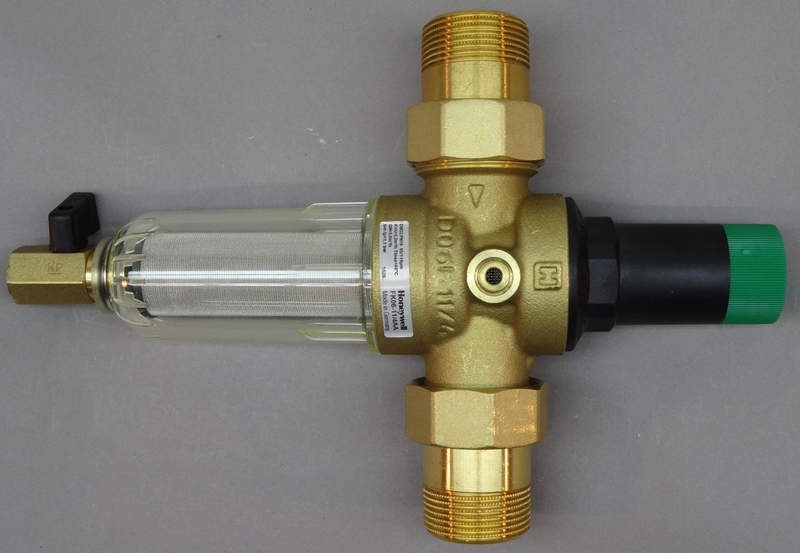

Устройство Honeywell Braukmann FK06 относится к категории комбинированной арматуры, обеспечивающей одновременно снижение давления и удаление твердых частиц из потока. Конструкция включает в себя корпус из латуни, фильтрующий элемент, редукционный механизм с пружинной настройкой и встроенную систему обратной промывки. Функционирование устройства основано на последовательной обработке потока. Входящая вода проходит через фильтрующий элемент, где происходит задержание механических примесей, после чего поток поступает в редукционную камеру, где давление стабилизируется до заданного значения. Такая схема обеспечивает защиту редукционного узла от загрязнений, что существенно увеличивает срок службы оборудования. Ключевые конструктивные особенности устройства:
- корпус из высокопрочной коррозионностойкой латуни,
- встроенный фильтр тонкой очистки с сетчатым элементом,
- регулируемый редукционный клапан с пружинным механизмом,
- прозрачная колба для визуального контроля состояния фильтра,
- система обратной промывки без демонтажа,
- компактные габариты при высокой функциональной насыщенности,
- возможность установки манометра для контроля давления.
Технические характеристики и рабочие параметры
Параметры Honeywell Braukmann FK06 варьируются в зависимости от конкретной модификации, однако базовые характеристики соответствуют требованиям большинства систем водоснабжения. Ниже представлены ключевые технические параметры, определяющие область применения устройства:
- номинальный диаметр подключения от DN15 до DN32,
- рабочее давление на входе до 16 бар,
- диапазон регулируемого выходного давления от 1,5 до 6 бар,
- температура рабочей среды до 40 C для стандартных моделей,
- размер ячейки фильтра от 100 до 200 микрон в зависимости от исполнения,
- пропускная способность до нескольких кубических метров в час,
- резьбовое подключение по стандарту ISO.
Стабильность выходного давления обеспечивается благодаря мембранному принципу работы редукционного узла, при котором изменение давления на выходе компенсируется за счет изменения положения клапана под действием пружины и давления среды.
Области применения
Устройства серии FK06 находят применение в различных сегментах, где требуется одновременная стабилизация давления и очистка воды. Универсальность конструкции позволяет использовать оборудование как в бытовых, так и в промышленных системах. Наиболее характерные области применения:
- системы холодного водоснабжения жилых зданий,
- инженерные сети коммерческих объектов,
- технологические линии с требованием стабильного давления,
- системы защиты сантехнического и промышленного оборудования,
- установки подготовки воды перед дальнейшей обработкой.
Применение данного устройства позволяет снизить нагрузку на последующее оборудование, включая клапаны, насосы и измерительные приборы. Фильтрация предотвращает попадание абразивных частиц, а редукция давления исключает риск повреждения компонентов системы.
Монтаж и эксплуатационные требования
Корректная установка устройства является важным условием его эффективной работы. Монтаж осуществляется на горизонтальном участке трубопровода с учетом направления потока, указанного на корпусе. Ключевые требования к установке:
- обеспечение доступа для обслуживания и промывки,
- установка перед чувствительным оборудованием,
- соблюдение направления потока,
- использование уплотнительных материалов, соответствующих стандартам.
В процессе эксплуатации необходимо периодически выполнять промывку фильтра и контролировать давление на выходе. Простота обслуживания является одним из факторов, способствующих широкому распространению устройства.
Таким образом, комбинированные устройства серии FK06 представляют собой эффективное решение для систем водоснабжения, где требуется одновременно обеспечить стабильное давление и высокое качество воды. Конструктивная надежность, продуманная гидравлика и удобство обслуживания делают данное оборудование востребованным в различных сферах применения. Использование подобных решений позволяет существенно повысить устойчивость инженерных систем, минимизировать риски повреждений и обеспечить долгосрочную эксплуатацию оборудования без значительных затрат на обслуживание.
