Фильтр-редуктор Honeywell Braukmann FF06: стабильная работа системы без скачков давления

Фильтр-регуляторы давления занимают ключевое место в системах водоснабжения, где требуется одновременно обеспечить очистку среды и стабилизацию давления на заданном уровне. Одним из наиболее распространённых решений в данном сегменте является серия устройств Honeywell Braukmann FF06, сочетающая функции механической фильтрации и редуцирования давления в компактном корпусе. Применение подобных устройств обусловлено необходимостью защиты трубопроводной арматуры, сантехнического оборудования и технологических узлов от загрязнений и гидравлических перегрузок. Модель FF06 ориентирована на использование в бытовых и промышленных системах с повышенными требованиями к надежности и долговечности. Конструктивные особенности устройства позволяют эффективно работать в условиях нестабильного давления и переменного качества воды, что делает его универсальным решением для широкого спектра задач.

Технические характеристики

Ниже приведены основные технические данные:

• Номинальный диаметр подключения: 1/2", 3/4", 1",
• Диапазон регулирования давления: от 1,5 до 6 бар,
• Максимальное входное давление: до 16 бар,
• Температура рабочей среды: до 40 C для стандартного исполнения,
• Материал корпуса: латунь с антикоррозийным покрытием,
• Тип фильтрации: сетчатый фильтр с размером ячеек около 100 мкм,
• Тип соединения: резьбовое,
• Пропускная способность: зависит от диаметра подключения и может достигать нескольких кубических метров в час,
• Наличие манометра: предусмотрено посадочное место под установку,
• Тип регулировки: механическая с использованием регулировочной пружины,

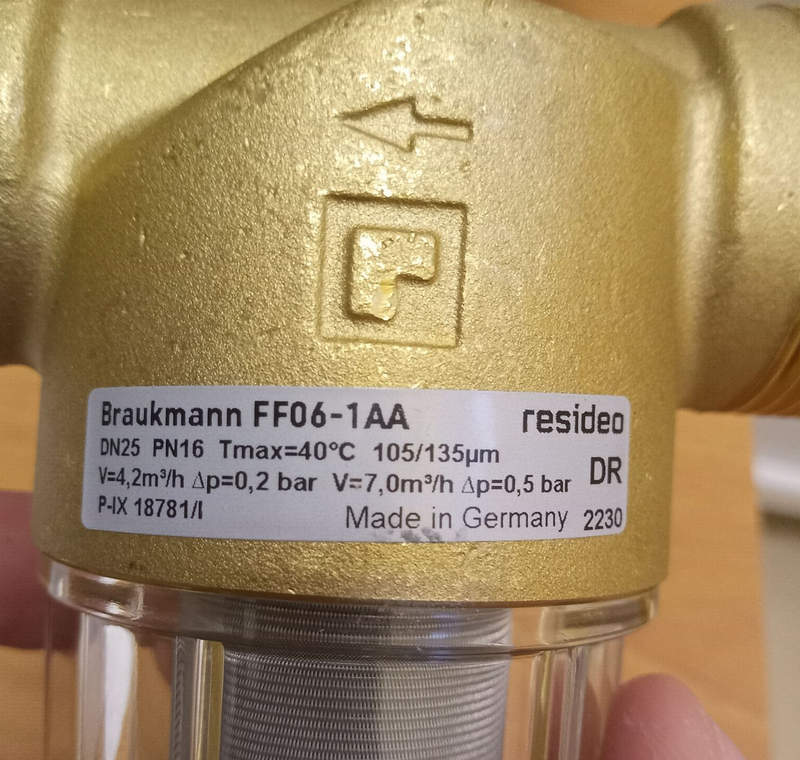

• Направление потока: указано на корпусе стрелкой,
• Конструкция фильтра: съемная колба с возможностью промывки.

Перечисленные параметры формируют основу для выбора устройства в зависимости от условий эксплуатации и требований к системе.

Конструктивные особенности устройства

Конструкция Honeywell Braukmann FF06 разработана с учетом необходимости объединения двух функций в одном корпусе без ухудшения характеристик каждой из них. В основе лежит комбинированный узел, включающий фильтрующий элемент и редукционный клапан. Корпус устройства выполнен из латуни, что обеспечивает устойчивость к коррозии и длительный срок службы при контакте с водой различного качества. Внутренние каналы оптимизированы для снижения гидравлических потерь, что позволяет поддерживать стабильную работу даже при значительных расходах.

Фильтрующий элемент представляет собой сетку из нержавеющей стали, расположенную в нижней части корпуса. Конструкция обеспечивает улавливание механических примесей, таких как песок, окалина и ржавчина. Особенностью является возможность визуального контроля состояния фильтра через прозрачную колбу, выполненную из ударопрочного материала. Редукционный механизм основан на использовании пружинного узла, который регулирует давление на выходе. При изменении входного давления система автоматически компенсирует колебания, поддерживая заданное значение. Регулировка осуществляется с помощью винта, расположенного в верхней части устройства. Ключевыми конструктивными особенностями являются:

• Совмещение фильтра и редуктора в одном корпусе,
• Компактные габариты при высокой функциональности,
• Простота доступа к фильтрующему элементу для обслуживания,
• Наличие прозрачной колбы для визуального контроля загрязнения,
• Устойчивость к гидроударам за счет демпфирующих свойств конструкции,
• Возможность установки манометра для контроля давления,
• Надежное уплотнение соединений, исключающее протечки.

Конструктивная компоновка обеспечивает удобство эксплуатации и минимальные требования к обслуживанию.

Преимущества использования и принципы работы

Применение Honeywell Braukmann FF06 обусловлено рядом преимуществ, которые делают его востребованным решением на рынке инженерного оборудования. К ключевым преимуществам относятся:

• Снижение износа трубопроводов и арматуры за счет стабилизации давления,
• Удаление механических примесей из потока воды,
• Компактность конструкции и экономия монтажного пространства,
• Удобство обслуживания без необходимости демонтажа,
• Высокая надежность и длительный срок службы,
• Универсальность применения в различных системах,
• Снижение затрат на ремонт и замену оборудования.

Работа устройства основана на последовательной обработке потока воды. На первом этапе жидкость проходит через фильтрующий элемент, где происходит задержка механических примесей. Далее очищенный поток поступает в редукционный узел, где давление снижается до установленного значения. Регулировка давления осуществляется за счет изменения усилия пружины, воздействующей на мембрану или клапанный механизм. При увеличении давления на входе клапан частично перекрывает поток, ограничивая давление на выходе. При снижении давления происходит обратный процесс. Такая схема обеспечивает стабильность работы системы независимо от колебаний параметров входной среды.

Области применения

Широкий диапазон технических характеристик позволяет использовать Honeywell Braukmann FF06 в различных сферах. Устройство применяется как в бытовых, так и в коммерческих и промышленных системах. Наиболее распространённые области применения включают:

• Системы холодного водоснабжения жилых зданий,
• Индивидуальные системы водоснабжения частных домов,
• Коммерческие объекты с высокой нагрузкой на водопровод,
• Промышленные установки, требующие предварительной очистки воды,
• Защита сантехнического оборудования от избыточного давления,
• Использование в системах полива и технического водоснабжения,
• Установка перед чувствительными приборами и измерительными устройствами.

Применение устройства позволяет существенно увеличить срок службы оборудования и снизить вероятность аварийных ситуаций.

Таким образом, фильтр-регулятор Honeywell Braukmann FF06 представляет собой комплексное решение для систем водоснабжения, объединяющее функции очистки и стабилизации давления. Конструктивные особенности и продуманная компоновка обеспечивают высокую надежность, простоту эксплуатации и широкую область применения. Использование данного оборудования позволяет повысить устойчивость систем к внешним воздействиям, снизить уровень загрязнения и минимизировать риски повреждения элементов трубопроводной инфраструктуры. Компания «Олниса» осуществляет поставки промышленного оборудования по всей территории России и в страны СНГ, обеспечивая стабильное наличие востребованных решений на рынке и своевременную отгрузку продукции заказчикам.
