Фиксация клемм с помощью стопоров WAGO: просто и эффективно

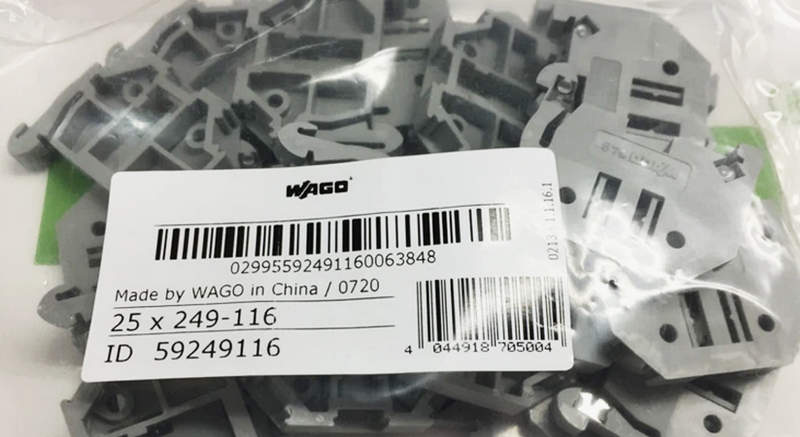

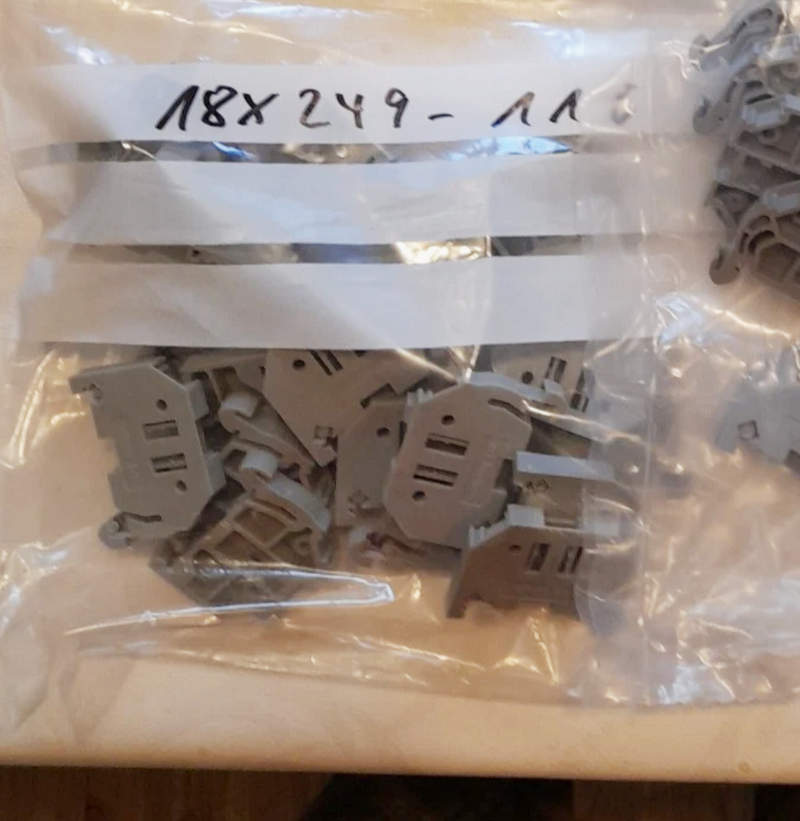

В модульных и распределительных системах электрических соединений важное значение имеет не только качество контактных клемм, но и корректная организация монтажного пространства. Стопоры WAGO — это вспомогательные элементы, используемые для механической фиксации клемм на монтажных рейках типа DIN. Их задача — обеспечивать устойчивость, позиционирование и безопасность модульных компонентов. Несмотря на простоту конструкции, данные элементы занимают ключевую роль в надёжности электрических систем, особенно в условиях вибраций, перепадов температур и динамических нагрузок.

Технические характеристики

Ниже перечислены основные технические параметры стопоров WAGO:

• Материал: полиамид (PA66), армированный стекловолокном; термостойкий, негорючий, устойчивый к ультрафиолету и химикатам;
• Цвет: светло-серый (RAL 7035), реже – чёрный или тёмно-серый;
• Температурный диапазон эксплуатации: от –40 C до +105 C;
• Тип крепления: защёлкивающееся на рейку DIN 35 мм (по EN 60715);
• Усилие фиксации: не менее 30 Н в продольной оси;
• Габариты (средние): 6×35×45 мм (в зависимости от серии);
• Совместимость: с клеммами серий 2002, 2004, 2006, 2010, 280, 281, 285 и другими;
• Особенности установки: возможно применение с замковыми клиньями, стопорными рычагами или винтовыми прижимами;
• Дополнительно: предусмотрены версии с маркировочным отверстием, фиксирующей защёлкой или стопорным зацепом.

Принцип работы и установка

Основная функция стопора — создание механического упора, ограничивающего перемещение клемм на DIN-рейке. Принцип действия основан на простой фиксации за счёт геометрической формы: стопор имеет пружинный выступ или зубец, который защёлкивается за края монтажной рейки. Это создаёт неподвижное позиционирование элементов и предотвращает их сдвиг под действием кабельных нагрузок, вибраций или других внешних факторов. Монтаж стопора осуществляется следующим образом:

• На DIN-рейку устанавливаются клеммные блоки в требуемой последовательности.
• По краям группы клемм устанавливаются стопоры — один с каждой стороны.
• Стопоры защёлкиваются вручную с небольшим нажимом. Некоторые модели дополнительно фиксируются винтом или специальным зажимом.
• При необходимости стопоры могут быть доукомплектованы маркировочными элементами или дополнительными фиксаторами для повышенной надёжности.

Принцип работы изделия исключительно механический — электрическая проводимость отсутствует. При этом материал корпуса обладает высокой прочностью на изгиб и стойкостью к внешним воздействиям, что делает стопоры пригодными для использования даже в условиях промышленного производства.

Особенности конструкции

Стопоры WAGO разрабатываются с учётом полной совместимости с основной номенклатурой клеммных изделий компании. Благодаря модульной концепции, каждая модель стопора может быть применена к нескольким сериям клемм. Некоторые конструкции оснащаются дополнительными функциями: пружинными подпорками, винтовыми прижимами или пазами под маркировку. Это позволяет создавать более сложные монтажные схемы с точным позиционированием клеммников, что особенно актуально в шкафах управления и распределительных устройствах. Компактные габариты стопора позволяют монтировать его в плотной застройке. Для многоуровневых или многоцепных клемм предусмотрены специальные усиленные модели, выдерживающие большие механические нагрузки. При этом их установка не требует применения специализированного инструмента, что облегчает работу монтажника и сокращает время инсталляции.

Области применения

Благодаря универсальности и надёжности, стопоры WAGO нашли широкое применение в различных отраслях:

• Сборка распределительных щитов в промышленных и коммерческих зданиях;
• Системы автоматизации и ПЛК-контроллеров;
• Железнодорожная и судовая автоматика;
• Шкафы управления технологическим оборудованием;
• Системы видеонаблюдения и безопасности;
• Промышленное освещение;
• Станции бесперебойного питания и аккумуляторные шкафы;
• Энергетика и телекоммуникации.

В целом, стопоры WAGO — это простой, но крайне важный элемент модульной сборки электрических систем. Они позволяют обеспечить стабильную работу клеммных соединений, поддерживать порядок внутри монтажных шкафов и минимизировать риски отказов, вызванных механическим сдвигом. Благодаря продуманной конструкции, прочным материалам и полной совместимости с клеммами WAGO, данные изделия являются незаменимым компонентом при создании надёжных систем автоматизации.
