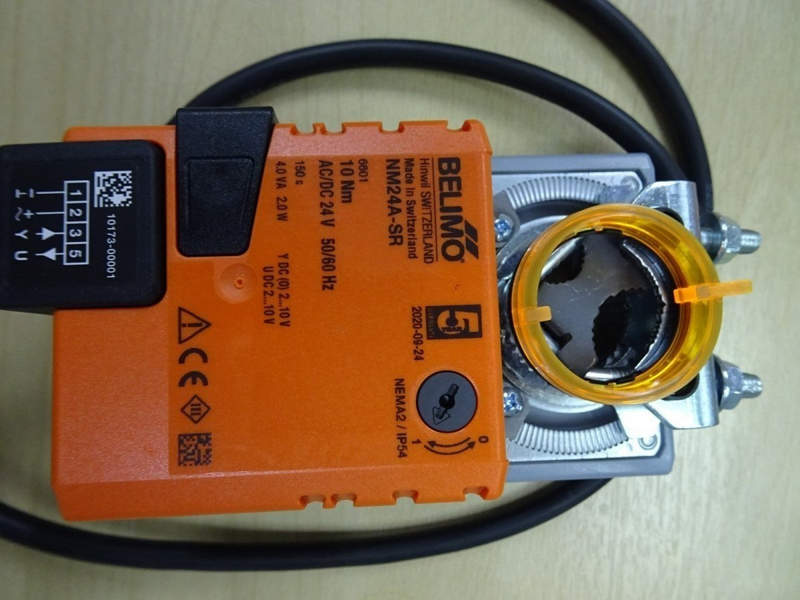

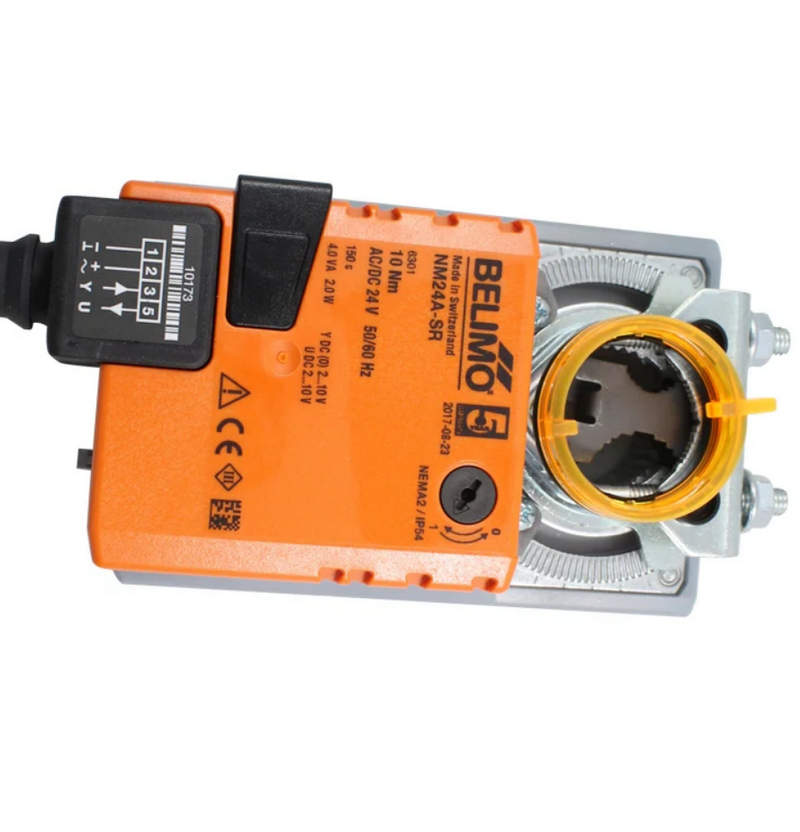

Электропривод Belimo NM24A-SR-TP — оптимальный выбор для плавного управления заслонками

Электроприводы занимают ключевое место в системах автоматизации зданий и промышленной инфраструктуры. Их применение связано с управлением потоками воздуха, регулированием заслонок, обеспечением стабильной работы вентиляционных установок и поддержанием заданных параметров микроклимата. Среди широкого ассортимента оборудования особое внимание привлекают устройства швейцарского производителя Belimo, отличающиеся высокой надежностью, точностью регулирования и продуманной конструкцией. Модель NM24A-SR-TP относится к категории универсальных электроприводов с аналоговым управлением и обратной связью. Такое оборудование ориентировано на применение в системах вентиляции и кондиционирования, где требуется плавное регулирование положения заслонки и интеграция в автоматизированные системы управления зданием. Устройство сочетает в себе компактность, устойчивость к эксплуатационным нагрузкам и гибкость настройки, что делает его востребованным в проектах различного масштаба.

Технические характеристики

Для понимания возможностей оборудования целесообразно выделить основные параметры, определяющие его функциональность:

• Номинальное напряжение питания 24 В переменного или постоянного тока,
• Крутящий момент 10 Нм,
• Тип управления аналоговый сигнал 0–10 В,
• Наличие обратной связи сигнал 2–10 В,
• Угол поворота до 95 градусов,
• Время полного хода около 150 секунд,
• Тип соединения универсальный вал до 20 мм,
• Класс защиты корпуса IP54,
• Рабочий температурный диапазон от -30 до +50 C,
• Потребляемая мощность в рабочем режиме до 2,5 Вт,
• Наличие функции самонастройки хода,
• Встроенная защита от перегрузок и блокировки,
• Исполнение с кабелем подключения,
• Совместимость с системами автоматизации зданий.

Приведенные параметры формируют представление о том, что устройство ориентировано на долговременную эксплуатацию в условиях непрерывной работы и высокой степени ответственности за точность регулирования.

Функциональные возможности и принципы работы

Электропривод Belimo NM24A-SR-TP предназначен для управления воздушными заслонками в системах вентиляции и кондиционирования. Его работа основана на преобразовании управляющего электрического сигнала в механическое вращательное движение. В зависимости от величины входного сигнала изменяется положение вала, что позволяет точно регулировать степень открытия заслонки. Особенностью модели является поддержка аналогового управления с возможностью обратной связи. Это означает, что система управления получает информацию о текущем положении привода и может корректировать работу в режиме реального времени. Такой подход обеспечивает стабильность работы всей системы и повышает точность регулирования. Встроенная электроника анализирует входной сигнал, сравнивает его с текущим положением и формирует управляющее воздействие на двигатель. При достижении заданного положения привод автоматически останавливается, исключая избыточное энергопотребление и механический износ. Дополнительным преимуществом выступает функция автоматической адаптации. При первом запуске привод определяет крайние положения заслонки и настраивает рабочий диапазон. Это упрощает ввод оборудования в эксплуатацию и снижает вероятность ошибок при настройке.

Особенности конструкции устройства

Конструкция электропривода разработана с учетом требований к надежности, компактности и удобству монтажа. Корпус выполнен из прочного пластика, устойчивого к воздействию температуры и влаги. Уровень защиты IP54 обеспечивает возможность эксплуатации в условиях повышенной влажности и запыленности. Внутренний механизм включает электродвигатель постоянного тока, редуктор и систему электронного управления. Редуктор обеспечивает передачу крутящего момента с оптимальным соотношением скорости и силы, что позволяет приводу работать плавно и без рывков. Это особенно важно для систем, где требуется точное регулирование воздушного потока. Конструкция крепления универсальна и позволяет устанавливать привод на различные типы валов без применения сложных инструментов. Быстросъемные элементы упрощают монтаж и демонтаж, что сокращает время обслуживания. Кабельное подключение выполнено с учетом промышленного применения. Длина кабеля и его изоляция обеспечивают надежность соединения и устойчивость к внешним воздействиям. Цветовая маркировка проводов облегчает процесс подключения и снижает риск ошибок. Особое внимание уделено безопасности. В конструкции предусмотрена защита от перегрузки, а также автоматическое отключение при блокировке механизма. Это предотвращает повреждение устройства и повышает срок его службы.

Преимущества использования

Эксплуатационные преимущества оборудования формируются за счет конструктивных и функциональных особенностей. Ключевые достоинства можно представить следующим образом:

• Высокая точность позиционирования заслонки,
• Плавное регулирование без скачков и рывков,
• Наличие обратной связи для систем автоматизации,
• Низкое энергопотребление,
• Компактные размеры и удобство монтажа,
• Устойчивость к внешним воздействиям,
• Длительный срок службы,
• Минимальные требования к обслуживанию,
• Универсальность применения,
• Совместимость с различными системами управления.

Эти характеристики делают привод эффективным решением для задач автоматизации, где требуется надежная и стабильная работа оборудования.

Области применения

Электропривод Belimo NM24A-SR-TP широко используется в различных инженерных системах благодаря универсальности и надежности. Основные направления применения включают:

• Системы вентиляции и кондиционирования воздуха,
• Приточно-вытяжные установки,
• Системы автоматизации зданий,
• Промышленные вентиляционные комплексы,

• Климатические системы в торговых центрах и офисных зданиях,
• Инженерные системы складских и производственных помещений,
• Автоматизированные системы управления воздушными потоками,
• Системы регулирования температуры и влажности,
• Инфраструктура медицинских учреждений,
• Объекты с повышенными требованиями к микроклимату.

Такая широта применения обусловлена сочетанием точности управления, надежности и простоты интеграции в существующие системы.

В целом, электропривод Belimo NM24A-SR-TP представляет собой сбалансированное решение для управления воздушными заслонками в системах вентиляции и автоматизации. Его конструкция, функциональные возможности и эксплуатационные характеристики обеспечивают надежную и стабильную работу в различных условиях. Использование данного оборудования позволяет повысить точность регулирования, улучшить энергоэффективность систем и обеспечить длительный срок службы без необходимости частого обслуживания. Компактность и универсальность делают его удобным для применения как в новых проектах, так и при модернизации существующих объектов.
