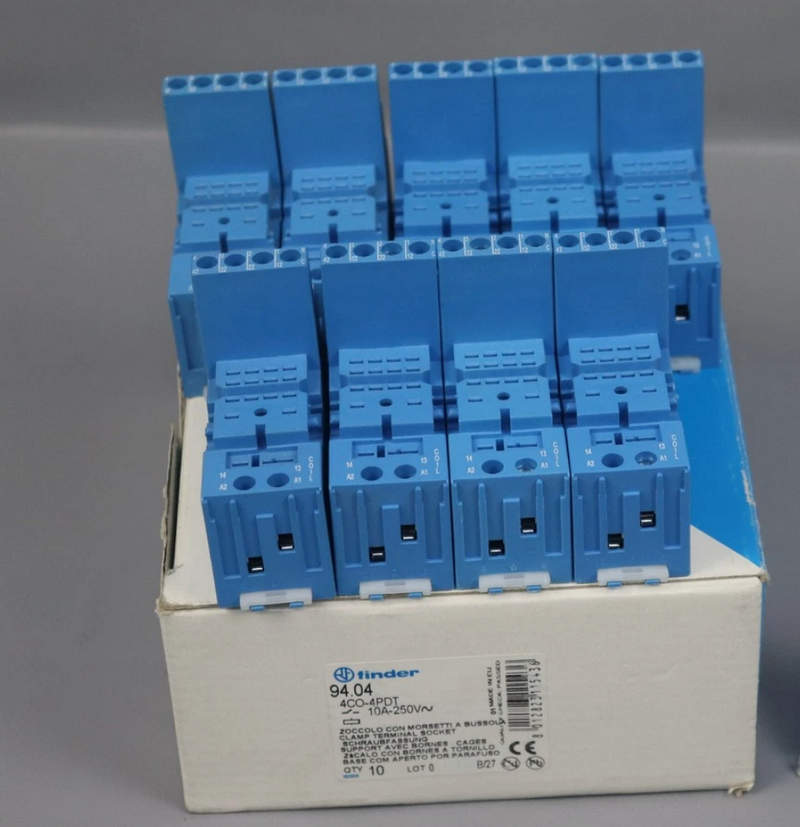

Электромеханическая надёжность в компактном формате: розетка Finder 94.04 9SMA

В промышленной автоматике важную роль играют не только сами реле, но и элементы их подключения. К числу таких устройств относятся розетки, обеспечивающие быстрое и безопасное присоединение реле к электрическим схемам. Модель Finder 94.04 9SMA является одной из наиболее распространённых розеток, предназначенных для использования с реле серий 40 и 55. Это компактное и функциональное изделие, способное существенно облегчить монтаж, повысить надёжность соединений и упростить обслуживание оборудования.

Технические характеристики Finder 94.04 9SMA

Розетка Finder 94.04 9SMA обладает рядом значимых технических параметров, обеспечивающих её совместимость с широким спектром реле:

• Номинальное напряжение: до 250 В AC/DC;
• Номинальный ток: до 10 А;
• Количество контактов: 4 контактные группы;
• Тип клемм: винтовые;
• Сечение подключаемого провода: от 0,5 до 2,5 мм2;
• Монтаж: на DIN-рейку 35 мм (стандарт EN 60715);
• Материал корпуса: термостойкий пластик, не поддерживающий горение;
• Температурный диапазон эксплуатации: от -40C до +70C;
• Механическая совместимость: подходит для реле Finder серий 40.52, 55.32, 55.34 и других с соответствующим расположением контактов;
• Дополнительные элементы: наличие зажимов для маркировки, возможна установка модулей индикации и защиты (например, серии 99.02).

Эти характеристики делают розетку Finder 94.04 9SMA универсальным компонентом в системах управления и автоматизации.

Принцип работы и электрическая структура

Розетка Finder 94.04 9SMA представляет собой пассивный коммутационный элемент. Её основная функция заключается в обеспечении надёжного электрического контакта между реле и проводной частью схемы. Контактные гнёзда розетки соответствуют расположению выводов реле. При установке реле на розетку его выводы входят в зажимы розетки и фиксируются, обеспечивая прочное электрическое соединение. Винтовые клеммы позволяют жёстко закрепить проводники с помощью отвёртки. Это гарантирует надёжный контакт и предотвращает выскальзывание проводов даже при вибрации или температурных колебаниях. Внутри корпуса предусмотрены медные токопроводящие дорожки, соединяющие зажимы с контактными гнёздами. Вся система спроектирована так, чтобы минимизировать сопротивление, перегрев и обеспечить устойчивость к коротким замыканиям. Дополнительным преимуществом розетки является возможность установки модулей защиты, таких как варисторы, диоды, RC-цепи и светодиоды индикации, с использованием специально предусмотренного гнезда (серия 99.02). Такие модули позволяют защитить реле от перенапряжений, снизить помехи и обеспечить визуальный контроль за его работой.

Конструкция и особенности исполнения

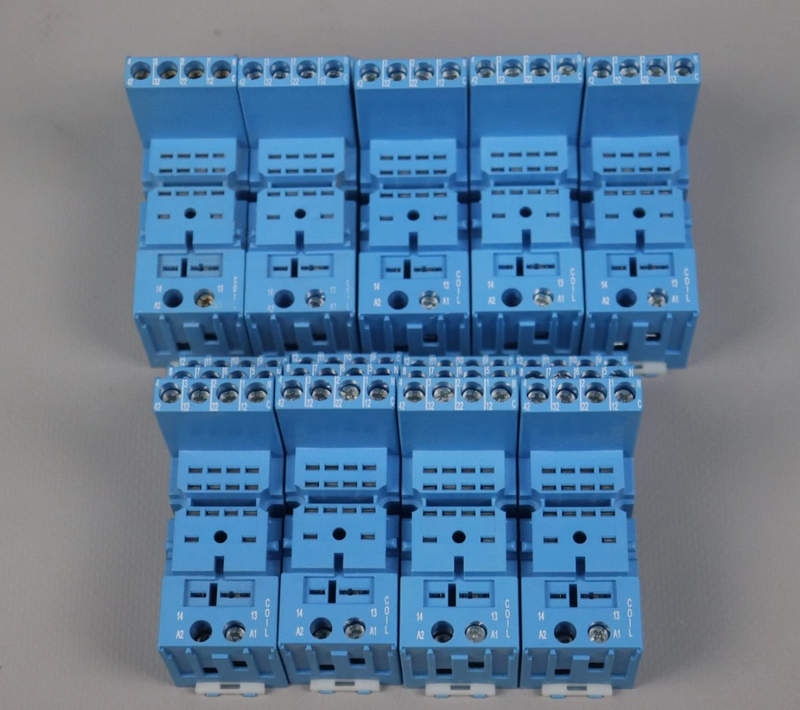

Корпус Finder 94.04 9SMA изготовлен из термопластика, устойчивого к высоким температурам и механическим нагрузкам. Его форма оптимизирована для плотного монтажа реле и удобства подключения проводов. В передней части корпуса размещены винтовые клеммы с маркировкой, позволяющей быстро определить назначение каждого вывода. Боковая часть розетки оборудована замками для крепления на стандартную DIN-рейку. Фиксация происходит посредством подпружиненного механизма, обеспечивающего устойчивое положение устройства при вибрациях и механических воздействиях. Дополнительно возможна установка фиксирующего зажима, предотвращающего самопроизвольное извлечение реле из розетки. Это особенно актуально в случае эксплуатации оборудования в условиях тряски или ударных нагрузок. Розетка также оборудована направляющими для точной установки реле, что исключает ошибки монтажа. Электрические клеммы соответствуют стандарту EN 60947-7-1, что гарантирует совместимость с большинством промышленных проводников.

Режимы работы и условия эксплуатации

Розетка Finder 94.04 9SMA работает в пассивном режиме, то есть не осуществляет никаких переключений или логических операций. Однако правильный выбор условий её эксплуатации критически важен для надёжности системы. Оптимальные режимы эксплуатации включают:

• Нормальный ток до 10 А, при условии соблюдения температурного режима;
• Работа при температуре от -40 до +70C без воздействия прямых солнечных лучей;
• Монтаж в щитах или распределительных коробках с защитой от влаги и пыли (для розетки необходима соответствующая степень защиты от внешней среды — обеспечивается конструкцией щита);
• Избегание подключения чрезмерно жёстких или многожильных проводов без наконечников, что может повредить зажимы;
• Регулярная проверка клемм на надёжность затяжки, особенно при длительной эксплуатации.

В случае выхода из указанных условий возможно ослабление контактов, нагрев соединений и, как следствие, снижение надёжности всей цепи.

Области применения розетки Finder 94.04 9SMA

Надёжность и универсальность данной розетки делает её востребованной во множестве отраслей:

• Промышленная автоматизация (подключение промежуточных реле в управляющих схемах);
• Энергетика (использование в щитах управления распределением напряжения);
• Железнодорожная и транспортная автоматика;
• Системы освещения и сигнализации;
• Оборудование HVAC (вентиляция, кондиционирование);
• Контрольные и измерительные приборы;
• Автоматические линии и станки.

Таким образом, розетка Finder 94.04 9SMA представляет собой важный элемент в построении промышленных и распределительных электрических схем. Её универсальность, прочность и совместимость с широким спектром реле делают её неотъемлемой частью современного оборудования. Применение таких компонентов позволяет упростить процесс сборки, повысить надёжность подключений и обеспечить безопасность эксплуатации.
