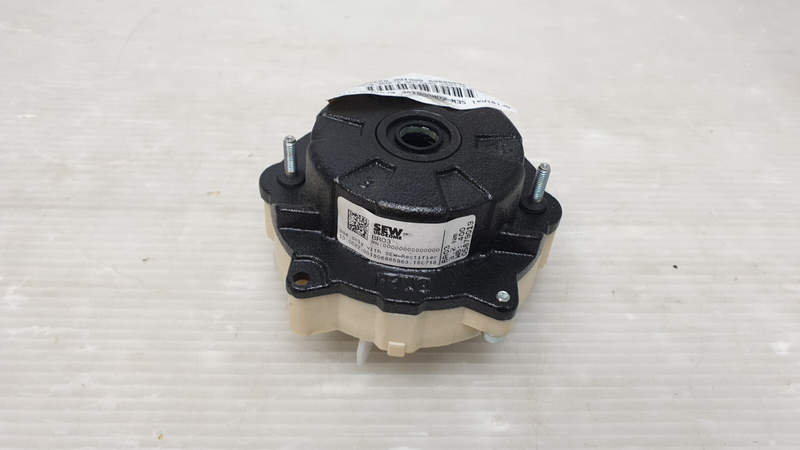

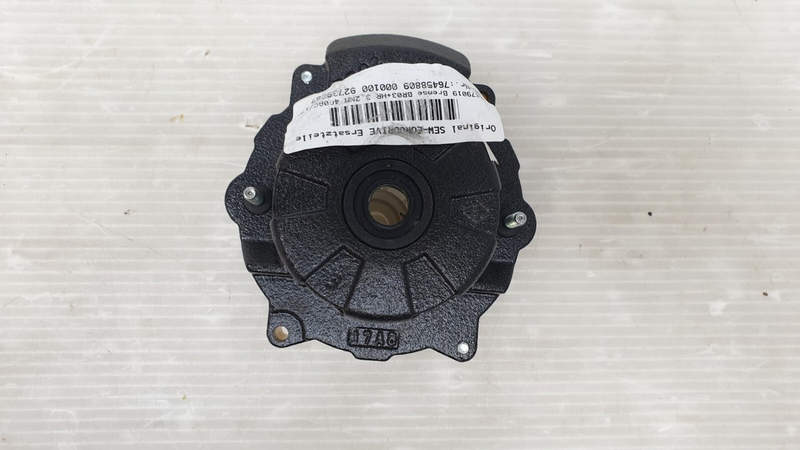

Электромагнитный тормоз BR03-HR 3.2 Nm / 230 VAC для точной остановки и удержания привода W20 DR63L4/BR
Электромагнитные тормоза компактного класса серии BR предназначены для установки на малогабаритные электродвигатели, обеспечивая защищённую остановку, удержание вала и стабильную работу привода в циклических режимах. Модель BR03-HR (3.2 Nm / 230 VAC) относится к лёгким, но энергоёмким тормозам, идеально подходящим для двигателей типоразмера W20 DR63L4/BR, где требуется сочетание компактных габаритов, быстрого отклика и надёжного удержания при снятии питания.
Технические характеристики
Ниже рассмотрим ключевые параметры устройства:
- тип — электромагнитный нормально-замкнутый тормоз;
- номинальный удерживающий момент — 3.2 Н·м;
- напряжение питания катушки — 230 V AC;
- компактная конструкция для двигателей серии 63;
- короткое время срабатывания и отпускания;
- низкий уровень остаточного шума;
- износостойкие фрикционные элементы;
- устойчивость к частым циклам включения/выключения;
- ориентация на длительную эксплуатацию в промышленной среде.
Особенности конструкции устройств
Тормоз BR03-HR реализует стандартную для малых электромагнитных тормозов принципиальную схему: при отсутствии питания пружины прижимают тормозной диск, фиксируя вал. После подачи 230 VAC катушка создает магнитное поле, которое преодолевает усилие пружины и освобождает диск, обеспечивая свободное вращение двигателя. Фрикционные пары изготовлены из материалов, обладающих высокой термостойкостью и стабильным коэффициентом трения, что позволяет сохранять параметры тормозного момента при многократных циклах. Внутренняя кинематика тормоза рассчитана на точную соосность, минимальные вибрации и плавность работы. Тормоз легко интегрируется в двигатель W20 DR63L4/BR, не требуя сложной адаптации или модернизации посадочных мест.
Области применения
Ключевыми направлениями использования являются:
- конвейерные и транспортные системы малой мощности;
- станочное и позиционирующее оборудование;
- легкие редукторные приводы;
- автоматизированные линии с частыми остановками;
- робототехнические модули и сервоприводы;
- устройства, требующие удержания нагрузки при отключении питания;
- компактные механизмы с контролируемой кинематикой.
«Олниса» выполняет профессиональный подбор приводного и промышленного оборудования под индивидуальные технические требования проекта, предоставляет подробные технические консультации по совместимости, характеристикам и корректным условиям применения устройств, а также организует оперативную доставку комплектующих по всей стране, обеспечивая стабильность поставок и поддержку на всех этапах выбора оборудования.
Преимущества
Ключевыми особенностями устройства являются:
- плавная и надёжная фиксация при отсутствии питания;
- оптимальный для компактных приводов момент 3.2 Н·м;
- минимальная вибронагруженность конструкции;
- устойчивость к интенсивным циклам работы;
- низкое энергопотребление катушки;
- длительный срок службы фрикционных элементов;
- полная совместимость с двигателями серии DR63;
- универсальность применения в механизмах малой мощности.
Исходя из этого, тормоз BR03-HR 3.2Nm / 230 VAC представляет собой практичное и эффективное решение для маломощных приводов, таких как W20 DR63L4/BR. Он обеспечивает безопасную остановку, устойчивое удержание и высокую точность работы, сочетая компактность, долговечность и надёжность. Такое устройство востребовано в автоматизированных системах, где критичны повторяемость, безопасность и стабильность поведения при частых остановках привода.
