Эффективный контроль уровня с реле Finder
Реле уровня является незаменимым элементом в системах контроля жидкостей. Оно обеспечивает автоматическое управление насосами, клапанами и сигнализацией в зависимости от уровня жидкости в резервуарах, трубопроводах или технологических емкостях. Среди множества производителей реле уровня, продукция итальянской компании Finder заслуженно считается одной из наиболее надежных и функциональных. Реле уровня Finder отличается высокой точностью срабатывания, устойчивостью к внешним помехам и широким диапазоном применений.
Технические характеристики
Реле уровня Finder выпускается в различных модификациях, предназначенных для работы как с проводящими, так и с непроводящими жидкостями. Наиболее типовые параметры можно описать следующим образом:
- Номинальное напряжение питания: 24 В AC/DC, 110 В AC, 230 В AC;
- Диапазон рабочих температур: от −20 C до +50 C;
- Выходные контакты: 1 переключающий контакт (SPDT), 5 A при 250 В AC;
- Гистерезис срабатывания: около 5–15 мм (в зависимости от конфигурации);
- Максимальная длина кабеля до электродов: до 100 м с экранированным проводом;
- Крепление: на DIN-рейку 35 мм (EN 60715);
- Корпус: пластиковый, с защитой IP20;
- Потребляемая мощность: около 2–3 ВА;
- Индикация состояния: светодиодная;
- Входные электроды: 2 или 3 в зависимости от режима работы.
Принципы и режимы работы

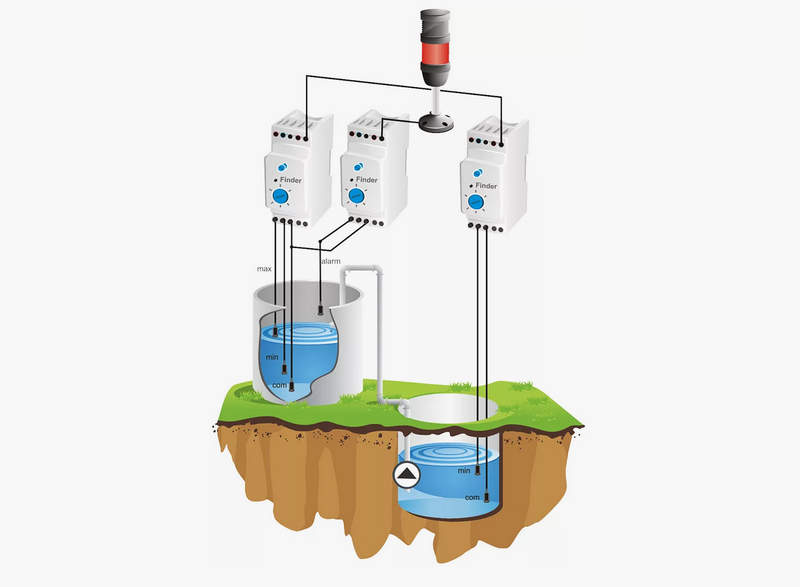

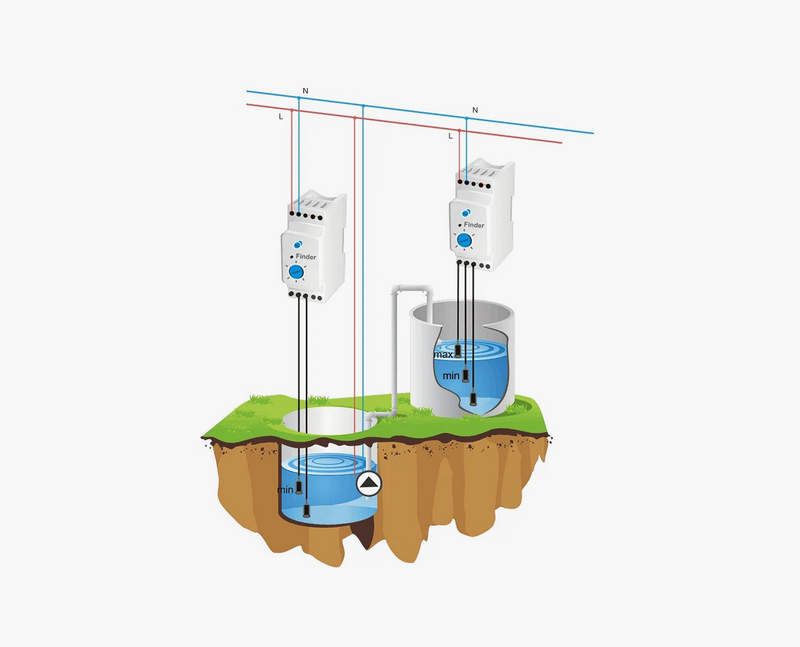

Реле уровня Finder основано на способности некоторых жидкостей проводить электрический ток. Сигналы от зондов (электродов), опущенных в жидкость, поступают на вход схемы контроля. Если между двумя электродами возникает проводящий путь, реле срабатывает, включая или отключая нагрузку в зависимости от установленной логики. Система работает по принципу сравнения сопротивления между электродами. Когда жидкость касается определенного электрода (обычно верхнего или нижнего), сопротивление между ним и общим электродом уменьшается до уровня, который позволяет детектору считать цепь замкнутой. Это запускает или завершает управляющее действие — например, остановку или запуск насоса. Реле уровня Finder может работать в различных режимах:
- Контроль верхнего уровня — при достижении заданной отметки жидкость замыкает цепь, и реле отключает подачу (например, отключает насос, чтобы не переполнить бак).
- Контроль нижнего уровня — при снижении уровня ниже критической отметки реле включает насос для наполнения емкости.
- Контроль между двумя уровнями — система работает по гистерезису, включая и отключая насос в зависимости от попадания уровня жидкости в заданный диапазон (между двумя электродами).
- Автоматическое переключение насосов — в некоторых моделях возможно чередование включения насосов для равномерного износа оборудования.
- Режим защиты от сухого хода — предотвращает работу насосов без жидкости, что может привести к перегреву и поломке.
Конкретная конфигурация реле определяется подключением электродов и установкой перемычек или переключателей на корпусе устройства.
Конструктивные особенности
Корпус реле уровня Finder выполнен из прочного пластика, устойчивого к механическим повреждениям и агрессивным средам. Все компоненты герметично размещены внутри корпуса, обеспечивая устойчивость к пыли и влаге. Монтаж осуществляется на стандартную DIN-рейку, что упрощает установку в щитах автоматики. На передней панели устройства располагаются:
- индикаторы питания и состояния реле,
- переключатели режимов (в некоторых моделях),
- винтовые или пружинные клеммы для подключения электродов и питания.
Некоторые модели позволяют регулировать чувствительность, что важно при работе с различными типами жидкостей — от дистиллированной воды до загрязненных растворов.
Области применения
Реле уровня Finder широко применяются в следующих сферах:
- В автоматических насосных станциях;
- В системах водоснабжения и канализации;
- В промышленных моечных машинах;
- В бойлерах и системах нагрева воды;
- В химических установках;
- На пищевых производствах для контроля уровня ингредиентов;
- В агропромышленном комплексе для дозирования и хранения жидкостей;
- В системах противопожарного водоснабжения;
- В автомойках и очистных сооружениях.
Дополнительные функции и защита
Некоторые модели реле уровня Finder обладают дополнительными защитами:
- Защита от короткого замыкания между электродами.
- Защита от ложных срабатываний при высоком уровне помех.
- Функция автотеста при включении питания.
- Релейная блокировка при обрыве одного из электродов.
Также может применяться функция ручного сброса или задержки срабатывания, позволяющая гибко настраивать поведение системы в нестандартных условиях.
В целом, реле уровня Finder представляет собой современное, надежное и технологичное решение для автоматизации процессов, связанных с контролем жидкостей. Благодаря разнообразию моделей, высокой точности срабатывания, устойчивости к помехам и простоте эксплуатации, эти устройства находят широкое применение в самых различных отраслях промышленности и ЖКХ. Универсальность реле позволяет адаптировать их под конкретные задачи — от простейших схем автоматического полива до сложных промышленных комплексов с многоуровневым контролем. Таким образом, реле уровня Finder — это эффективный инструмент для повышения надежности и автоматизации систем, работающих с жидкими средами.
