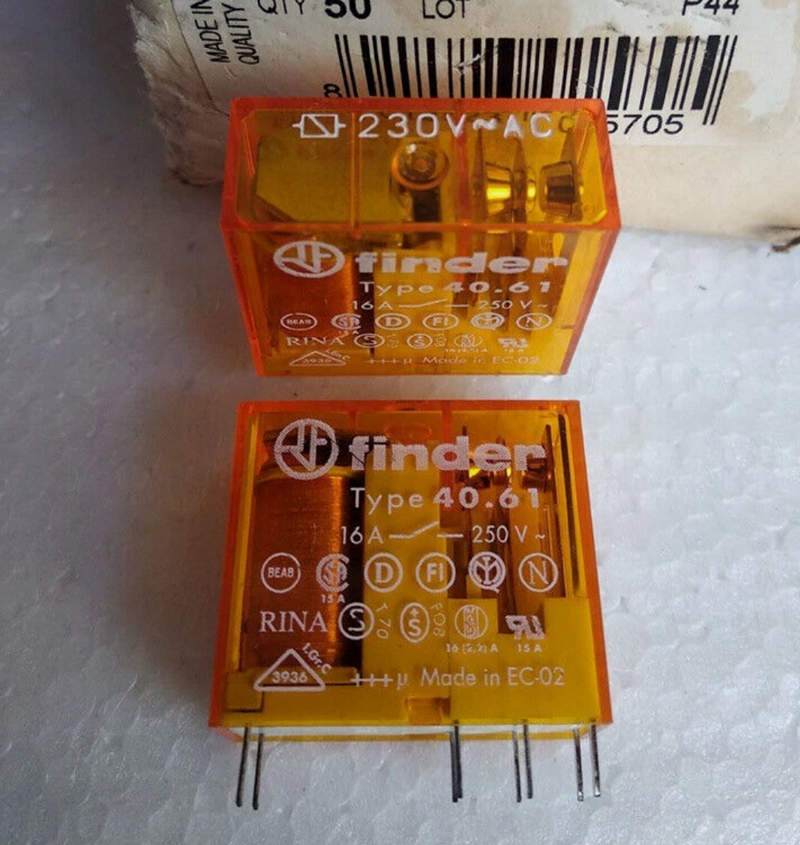

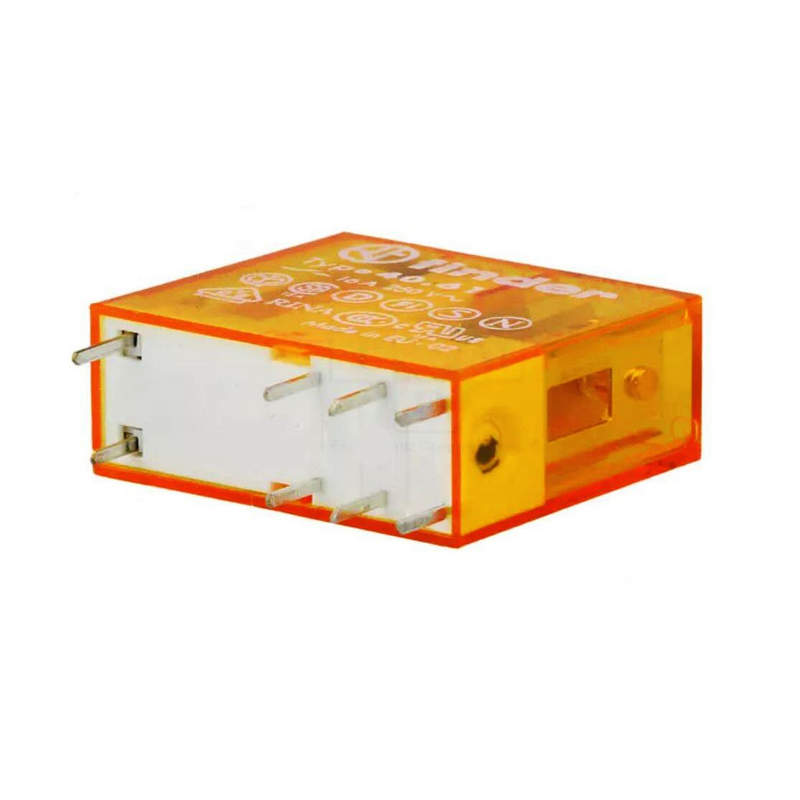

Эффективный контроль нагрузки с реле Finder 40.61 8.230 0000
Реле Finder 40.61 8.230 0000 представляет собой компактное электромеханическое устройство, предназначенное для коммутации электрических цепей в различных промышленных и бытовых приложениях. Оно входит в серию 40, которая характеризуется универсальностью, высокой надежностью и широким спектром применений. Устройство востребовано в системах автоматизации, распределения электроэнергии, системах освещения, управления электродвигателями и другими задачами, где требуется эффективное управление цепями переменного и постоянного тока с возможностью гальванической развязки.
Технические характеристики реле Finder 40.61 8.230 0000
Ниже приведены ключевые технические параметры реле:
- Тип устройства: электромеханическое реле;
- Серия: Finder 40 (модель 40.61);
- Артикул: 40.61 8.230 0000;
- Тип контактов: 1 замыкающий (SPST-NO);
- Номинальный ток: 16 А;
- Номинальное напряжение: 250 В AC;
- Напряжение катушки: 230 В AC;
- Диапазон срабатывания катушки: 80–110% номинального напряжения;
- Мощность катушки: около 1 ВА;
- Максимальное коммутационное напряжение: до 400 В AC;
- Максимальная коммутационная мощность: 4000 ВА;
- Электрическая износостойкость: до 100 000 циклов;
- Механическая износостойкость: до 10 000 000 циклов;
- Изоляция между контактами и катушкой: ≥4000 В;
- Тип монтажа: на печатную плату или в розетку (например, 95.05, 95.75);
- Температурный диапазон эксплуатации: от –40 до +85 C;
- Габаритные размеры: около 29 x 12.4 x 25 мм;
- Степень защиты: IP20 (без корпуса), с корпусом — выше.
Особенности конструкции и принцип действия
Реле Finder 40.61 8.230 0000 построено по классической схеме электромеханического реле с одним замыкающим контактом. Внутри устройства размещены катушка, сердечник, якорь, контактная группа и возвратная пружина. При подаче на катушку напряжения 230 В переменного тока создается магнитное поле, притягивающее якорь. Якорь замыкает контакты, в результате чего нагрузка подключается к источнику питания. После снятия напряжения пружина возвращает якорь в исходное положение, и цепь размыкается. Контактная система рассчитана на работу с высокими токами до 16 А, что позволяет использовать реле для управления мощной нагрузкой. Сам корпус выполнен из термостойкого и диэлектрического материала, устойчивого к воздействию внешней среды и перегреву. Высокая изоляция между катушкой и контактной группой обеспечивает безопасную работу устройства в условиях промышленной эксплуатации.
Реле работает в одном основном режиме — замыкания при подаче питания на катушку. Принцип его действия основан на механическом перемещении подвижного контакта под действием электромагнитного поля. Возможны два состояния:
- Обесточенное состояние — реле находится в исходном положении, контакт разомкнут, ток к нагрузке не подается.
- Состояние включения — при подаче 230 В на катушку реле срабатывает, контакт замыкается, и нагрузка подключается.
Реле не поддерживает функций фиксации или самоблокировки. Тем не менее его можно интегрировать в логические схемы с внешними элементами для реализации более сложных режимов, например, задержки, удержания и прерывания. Устройство может коммутировать как активные, так и индуктивные нагрузки. Для индуктивных нагрузок рекомендуется использовать RC-цепи или варисторы для защиты контактной группы от дугового разряда. Это особенно важно при управлении электродвигателями или трансформаторами.
Применение реле Finder 40.61 8.230 0000
Универсальность устройства определяет широкую область его применения. Оно используется:
- В системах автоматизации зданий;
- В устройствах освещения;
- В распределительных щитах;
- В промышленных системах управления;
- Для коммутации бытовой и промышленной техники;
- В силовых цепях систем HVAC;
- В устройствах защиты и сигнализации;
- В системах управления насосами и вентиляторами;
- В автоматиках ворот, шлагбаумов и приводов;
- В лабораторных и испытательных стендах.
Реле допускается эксплуатировать в широком диапазоне температур, что делает его подходящим для наружного и внутреннего монтажа. Тем не менее при монтаже в агрессивной среде или при высоком уровне запыленности рекомендуется использование герметичных корпусов с повышенной степенью защиты. Для увеличения долговечности контактов рекомендуется избегать частых коммутаций на предельной нагрузке и использовать вспомогательные модули подавления перенапряжений. Finder предлагает RC-модули, варисторы и светодиодные индикаторы, совместимые с данным типом реле.
Таким образом, реле Finder 40.61 8.230 0000 — это надежное и проверенное решение для коммутации цепей переменного тока с напряжением питания катушки 230 В. Устройство сочетает компактность, простоту монтажа, высокий коммутируемый ток и широкую сферу применения. Благодаря электромеханической конструкции оно демонстрирует высокую отказоустойчивость, подходит для промышленного и бытового использования, а также может быть интегрировано в системы автоматизации различного уровня сложности. Надежность, долговечность и доступность делают его одним из популярных выборов на рынке релейной продукции.
