Эффективное управление нагрузкой с реле Finder 56.34

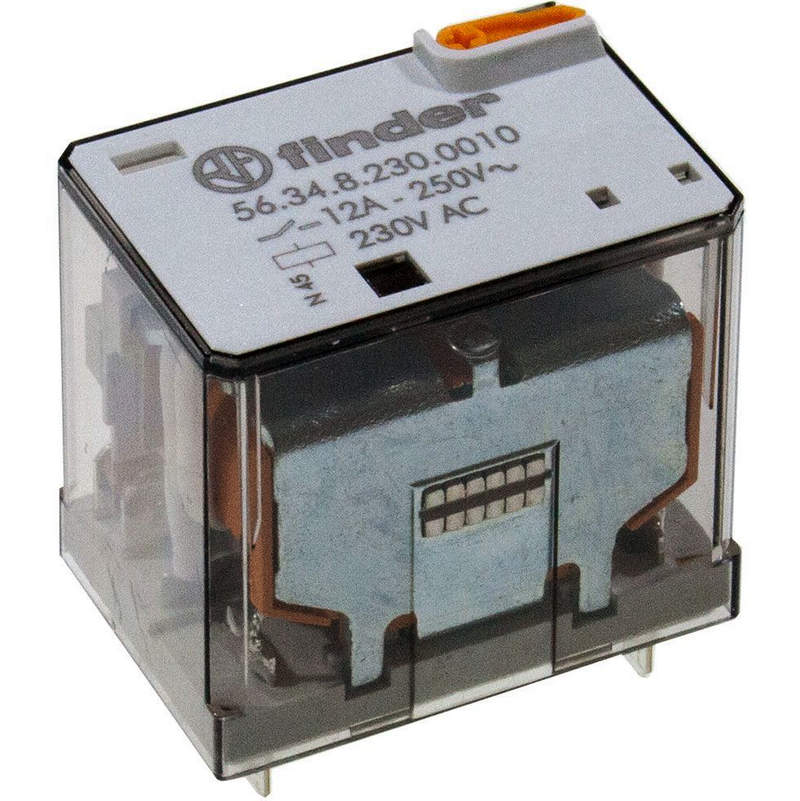

Реле серии 56.34 8.230 0040 производства компании Finder относится к категории мощных промышленных промежуточных реле с двумя переключающими группами контактов, предназначенных для управления различными электротехническими и автоматизированными процессами. Отличаясь высокой надёжностью, широкими возможностями по коммутации токов и напряжений, а также совместимостью с различными видами розеток и аксессуаров, данное устройство активно применяется в схемах управления освещением, вентиляцией, отоплением, в промышленной автоматике и распределительных щитах.

Технические характеристики

Реле Finder 56.34 8.230 0040 обладает следующими основными параметрами:

• Номинальное напряжение катушки: 230 В переменного тока;
• Частота питания катушки: 50/60 Гц;
• Количество контактных групп: 4 переключающих (4CO);
• Коммутируемый ток: до 10 А на контакт;
• Номинальное коммутационное напряжение: до 250 В переменного тока;
• Максимальная коммутируемая мощность: до 2500 ВА (AC) на одну группу контактов;
• Тип контактов: серебряно-кадмиевые сплавы с повышенной стойкостью к износу и дуге;
• Электрическая износостойкость: не менее 100 000 циклов при номинальной нагрузке;
• Механическая износостойкость: более 10 миллионов операций;
• Температурный диапазон эксплуатации: от –40 до +70 C;
• Монтаж: возможно как на панель с помощью розеток (тип 90.64), так и на DIN-рейку;
• Материал корпуса: термостойкий пластик, устойчивый к воздействию УФ и агрессивной среды;
• Класс защиты: IP20 (в корпусе), при использовании подходящей розетки может повышаться.

Преимущества реле Finder 56.34 8.230 0040

Среди ключевых достоинств устройства можно выделить следующие:

• Высокая надёжность и долговечность (до 10 млн циклов);
• Широкий диапазон рабочих температур;
• Четыре независимые переключающие группы;
• Возможность работы при напряжении 230 В AC;
• Подходит для монтажа на DIN-рейку и в розетку;
• Совместимость с дополнительными модулями индикации и защиты;
• Компактный корпус с визуальной индикацией состояния;
• Универсальность применения в различных отраслях.

Особенности конструкции устройства

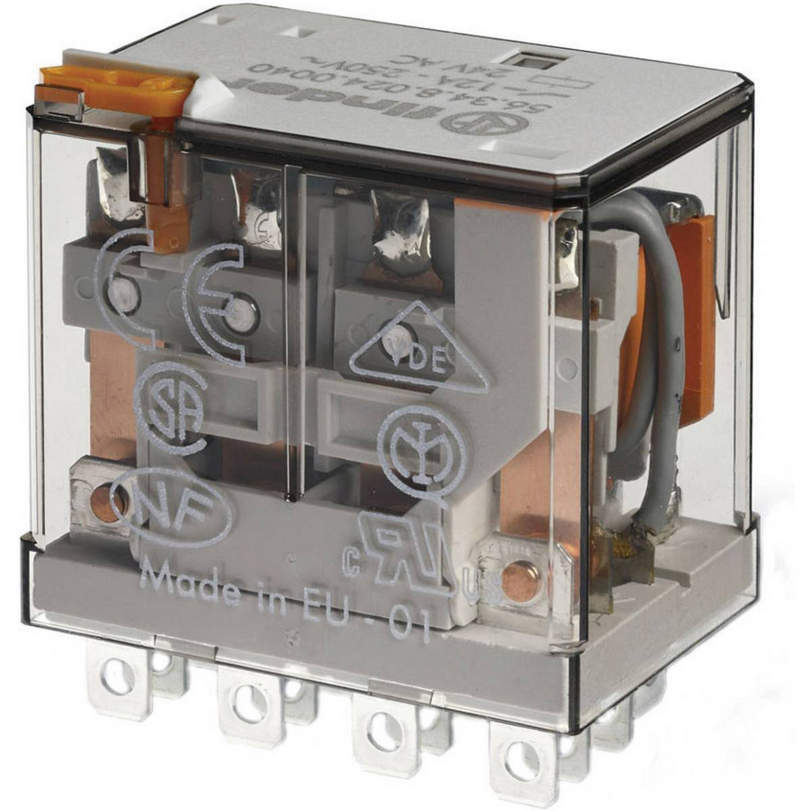

Реле Finder 56.34 выполнено в модульном форм-факторе, что облегчает его интеграцию в различные электрические щиты и пульты управления. Устройство оснащено четырьмя контактными группами типа SPDT (переключающими), которые обеспечивают гибкое подключение нагрузки, как по принципу «включения при подаче сигнала», так и по принципу «отключения при размыкании цепи». Наличие прозрачного пластикового корпуса позволяет визуально оценить состояние контактной группы и подвижного якоря. Контактная система построена на основе серебросодержащих сплавов, что обеспечивает минимальное переходное сопротивление, повышенную токонесущую способность и длительный срок службы. Катушка рассчитана на питание от стандартной сети 230 В AC, имеет встроенный демпфирующий элемент (в некоторых модификациях), защищающий от бросков напряжения. Для быстрой диагностики и удобства монтажа реле оборудовано встроенным механическим индикатором срабатывания, а в некоторых вариантах – и ручным флажком тестирования. Также возможно использование модулей индикации, защиты от перенапряжения и RC-цепей подавления помех.

Режимы работы

Реле 56.34 8.230 0040 функционирует в стандартном режиме электромагнитного включения:

• Нормальное состояние – контакты находятся в исходном (обесточенном) положении. При подаче напряжения на катушку якорь втягивается внутрь, изменяя положение контактных групп. При снятии напряжения – пружина возвращает якорь в исходное состояние.
• Нормально-замкнутую схему (контакты размыкаются при срабатывании);
• Нормально-разомкнутую схему (контакты замыкаются при срабатывании);
• Переключение с одного контакта на другой (стандартная SPDT логика).

Дополнительные режимы достигаются при помощи внешних устройств – например, при наличии внешнего таймера или логического блока реле может быть включено в режим задержки включения или выключения, импульсного управления, циклического повторения и др. Основу работы реле Finder 56.34 составляет электромагнитный принцип: когда на катушку подаётся напряжение, создаётся магнитное поле, втягивающее сердечник (якорь). Якорь, в свою очередь, механически перемещает контактный мост, замыкая или размыкая электрические цепи. По завершении сигнала пружина возвращает систему в исходное состояние. Эффективность переключения обеспечивается прецизионной механикой контактного моста, а также специальной системой демпфирования, снижающей износ и предотвращающей искрение. Высокое качество сплавов позволяет минимизировать сопротивление контактов и обеспечить устойчивость к нагрузочным токам. Контакты защищены от залипания благодаря специальной геометрии, обеспечивающей быстрое размыкание и самоочистку. Конструкция исключает самопроизвольное переключение даже при вибрациях и повышенных температурах.

Области применения

Реле Finder 56.34 8.230 0040 широко используется в промышленности и быту благодаря своей универсальности и высокой коммутирующей способности. Ниже перечислены основные области его применения:

• Управление освещением (в том числе промышленным и уличным);
• Системы вентиляции и кондиционирования;
• Промышленная автоматизация (ПЛК-схемы, коммутация актуаторов);
• Щиты распределения и автоматики;
• Системы контроля доступа, охраны и сигнализации;
• Коммутация насосов, вентиляторов, электродвигателей малой мощности;
• Устройства автоматического ввода резерва;
• Телекоммуникационное оборудование.

В целом, Finder 56.34 8.230 0040 представляет собой мощное и надёжное решение для задач промышленной автоматизации, распределения электроэнергии и управления различными исполнительными механизмами. Его конструкция, рассчитанная на высокую нагрузку и продолжительный срок службы, делает его незаменимым компонентом в электротехнических щитах, особенно там, где требуется гибкое управление несколькими цепями. Использование реле этого типа в сочетании с качественной коммутационной арматурой обеспечивает стабильную и безопасную работу систем любой сложности.
