Эффективное управление цепями: почему выбирают Finder 40.52 9.012 0000
Промежуточные реле находят широкое применение в различных областях электротехники и автоматизации. Они служат для коммутации цепей управления и сигнализации, а также позволяют изолировать управляющий сигнал от силовой цепи. Одним из таких универсальных и надёжных решений является электромеханическое реле Finder 40.52.9.012.0000. Эта модель представляет собой двухконтактное реле с катушкой постоянного тока, разработанное для установки на печатные платы. Реле сочетают в себе компактные размеры, высокую коммутирующую способность и надёжность, что делает его востребованным в широком спектре промышленных и бытовых применений.
Технические характеристики
Ниже перечислены основные технические параметры реле Finder 40.52.9.012.0000:
- Номинальное напряжение катушки: 12 В DC;
- Тип катушки: постоянного тока;
- Сопротивление катушки: около 320 Ом при 20C;
- Номинальный ток катушки: около 37 мА;
- Рабочее напряжение: допустимая граница срабатывания от 9 до 13.2 В DC;
- Количество и тип контактов: 2 переключающих контакта (2CO, DPDT);
- Коммутируемое напряжение контактов: до 250 В AC;
- Максимальный коммутируемый ток: до 8 А при активной нагрузке;
- Коммутационная мощность: до 2000 ВА;
- Минимальная коммутируемая нагрузка: 10 мА при 5 В DC;
- Электрическая изоляция: между катушкой и контактами — ≥4000 В AC;
- Механический ресурс: более 10 миллионов операций;
- Электрический ресурс: до 100 000 переключений при номинальной нагрузке;
- Рабочая температура: от -40C до +85C;
- Монтаж: прямой вывод под пайку на плату (PCB), возможно использование с розетками Finder серии 95.
- Сертификация: соответствует требованиям CE, RoHS, VDE и UL.
Особенности конструкции

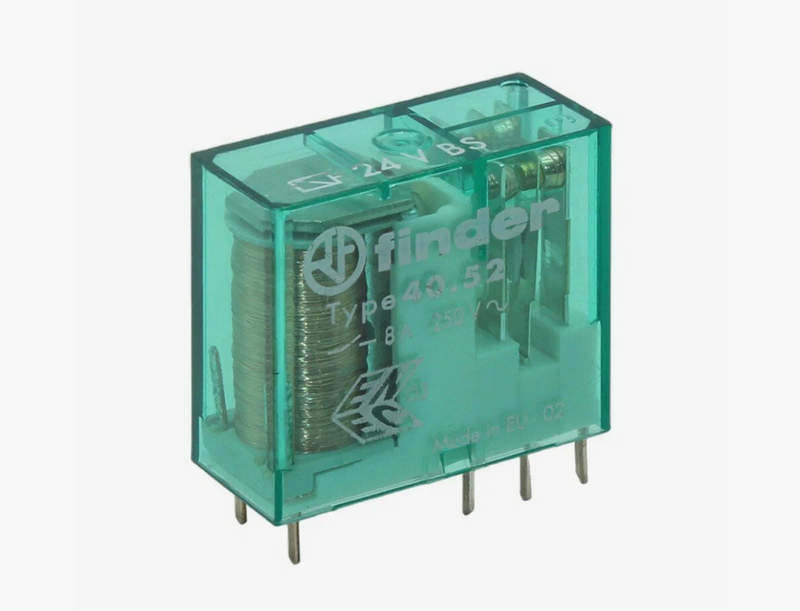

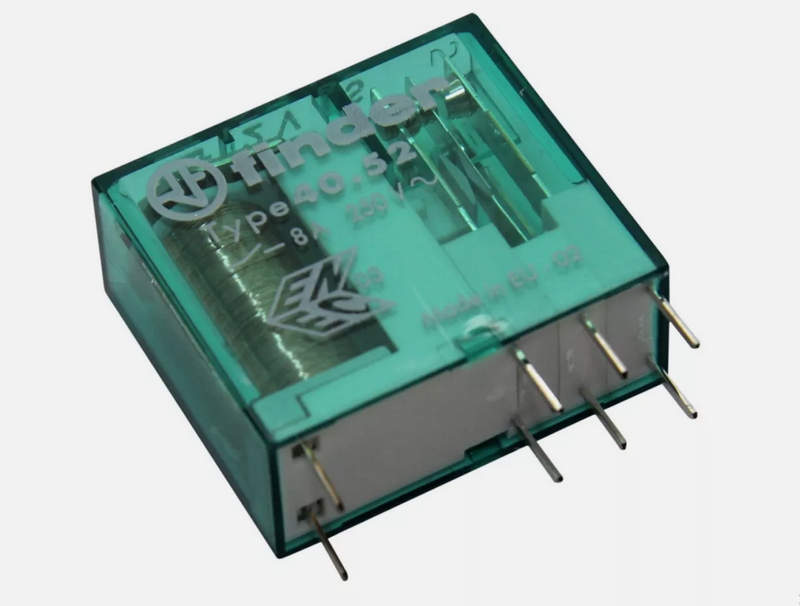

Реле Finder 40.52.9.012.0000 имеет прочный пластиковый корпус, изготовленный из самозатухающего материала, устойчивого к воздействию высоких температур. Конструкция корпуса обеспечивает защиту внутренних компонентов от загрязнений и механических повреждений. Прозрачный материал крышки может быть удобен для визуальной оценки состояния контактов при наличии соответствующего окошка или модификации с индикатором. Катушка располагается в центральной части устройства, по бокам находятся два независимых переключающих контакта, каждый из которых обеспечивает замыкание и размыкание цепи при срабатывании реле. Контактная группа выполнена из сплава с содержанием серебра, что гарантирует надёжность при коммутации как слабых, так и умеренных нагрузок. Устройство может комплектоваться модулями индикации и защиты, включая варисторы, диоды или RC-цепи. Катушка 12 В DC допускает управление от различных источников логических уровней, включая промышленные контроллеры и дискретные выходы. Конструкция предусматривает лёгкую замену и установку как в индивидуальном исполнении, так и в составе модульных решений, особенно при использовании розеток Finder 95.05 или аналогичных.
Режимы работы и эксплуатационные условия
Finder 40.52.9.012.0000 предназначено для работы в условиях умеренного климата, при нормальной влажности и температуре. При этом допускается эксплуатация в расширенном температурном диапазоне от -40 до +85C, что делает реле пригодным для использования в морозильных установках, уличных шкафах управления и пр. Реле поддерживает два основных режима работы:
- Нормально разомкнутый режим (NO) — при отсутствии сигнала на катушке контакты разомкнуты, при появлении напряжения — замыкаются. Используется для включения нагрузки по команде.
- Нормально замкнутый режим (NC) — при отсутствии питания на катушке контакты замкнуты, при включении — размыкаются. Применяется в аварийных и охранных схемах.
Могут быть реализованы импульсные или непрерывные режимы управления катушкой, в зависимости от конкретной схемы автоматики. Наличие двух контактных групп позволяет осуществлять перекрёстное управление или резервирование, что особенно полезно в системах с повышенными требованиями к надёжности.
Области применения
Реле Finder 40.52.9.012.0000 находит применение в различных сферах промышленности, транспорта, автоматизации и бытовой техники. Наиболее типичные применения включают:
- Устройства промышленной автоматики;
- Системы управления освещением;
- Лифтовое оборудование и подъемные механизмы;
- Программаторы и контроллеры ПЛК;
- Бытовые и промышленные блоки питания;
- Модули сигнализации и охранные системы;
- Коммутация нагрузок в распределительных щитах;
- Реле времени, логические модули и реле контроля;
- Телеметрические и коммуникационные системы;
- Энергосберегающие системы и умный дом.
Преимущества модели Finder 40.52.9.012.0000
Модель реле 40.52.9.012.0000 обладает рядом преимуществ, которые обеспечивают её востребованность среди инженеров и монтажников:
- Компактные размеры и удобство монтажа на плату;
- Широкий температурный диапазон эксплуатации;
- Две переключающие контактные группы;
- Высокая коммутационная способность;
- Низкий уровень потребления катушки;
- Гальваническая развязка сигнальных и силовых цепей;
- Надёжность и долгий срок службы;
- Совместимость с розетками Finder 95-й серии;
- Соответствие международным стандартам безопасности;
- Возможность дополнительной комплектации индикатором срабатывания.
В целом, Finder 40.52.9.012.0000 — это универсальное и надёжное электромеханическое промежуточное реле, обладающее сбалансированными характеристиками и продуманной конструкцией. Оно обеспечивает стабильную работу в различных режимах, лёгкость в монтаже и техническом обслуживании. Благодаря высокой надёжности, способности коммутировать значительные токи и поддержке стандартных решений в сфере автоматизации, данная модель находит широкое применение в десятках промышленных и бытовых задач. Учитывая универсальность, доступность и сертификацию по мировым стандартам, реле Finder 40.52.9.012.0000 остаётся отличным выбором для построения надёжных электрических схем и автоматизированных систем.
