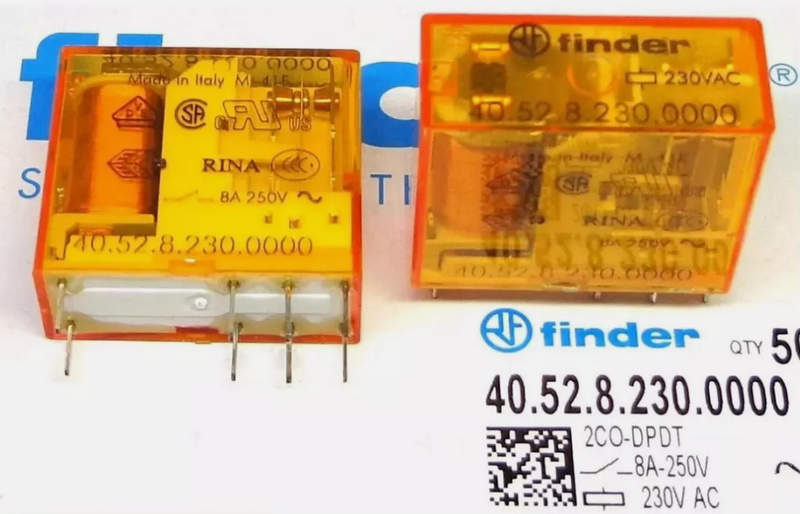

Эффективное решение в малых габаритах: реле Finder 2CO 8A

Миниатюрные реле широко применяются в системах автоматизации, управления и защиты как в промышленности, так и в бытовом сегменте. Среди большого ассортимента реле особое внимание заслуживают модели от итальянской компании Finder, известной высоким качеством исполнения, стабильностью параметров и широкими возможностями для различных инженерных задач.

Развернутые технические характеристики

Реле относится к классу миниатюрных электромеханических устройств с двойным переключающим контактом, что означает наличие двух независимых цепей, каждая из которых способна коммутировать сигналы и нагрузки. Ниже приведены основные характеристики:

Номинальное напряжение катушки: 230 В переменного тока;
Рабочая частота: 50/60 Гц;
Тип контактов: 2CO (двойной перекидной контакт);
Номинальный коммутируемый ток: 8 А;
Максимальное коммутируемое напряжение на контактах: до 250 В AC;
Максимальная коммутируемая мощность (AC1): порядка 2000 ВА;
Диэлектрическая прочность между катушкой и контактами: до 4000 В (в зависимости от модели);
Механический ресурс: не менее 10 миллионов срабатываний;
Электрический ресурс (AC1): до 100 000 срабатываний;
Температурный диапазон эксплуатации: от –40 до +85 C;
Установка: на печатную плату или в соответствующее гнездо (розетку);
Наличие индикатора состояния и кнопки тестирования — возможно в зависимости от конфигурации;
Материал корпуса: термостойкий пластик с хорошими диэлектрическими свойствами.

Особенности конструкции устройств

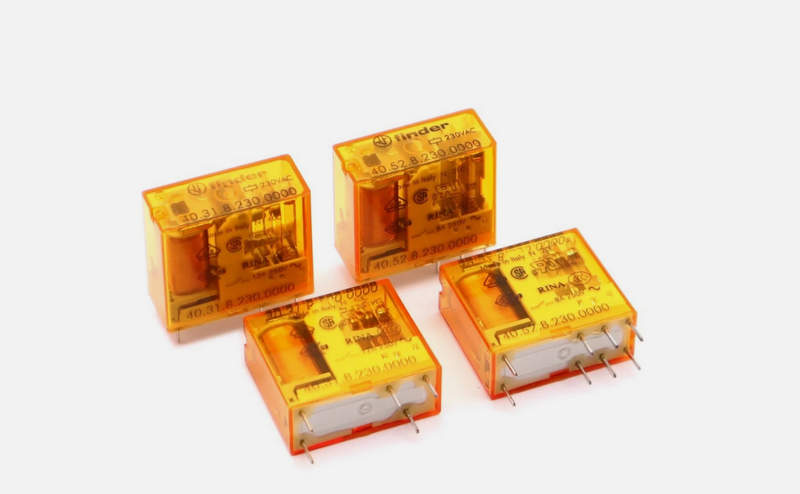

Миниатюрные реле Finder данного типа отличаются высоким уровнем надёжности, компактными размерами и удобством монтажа. Их конструкция предусматривает электромагнитную катушку, якорь, возвратную пружину и группу контактов. Катушка находится в центре корпуса и при подаче на неё питающего напряжения создаёт магнитное поле, втягивающее якорь. При этом контакты изменяют своё состояние: нормально разомкнутые замыкаются, а нормально замкнутые размыкаются. Поскольку устройство имеет два перекидных контакта (2CO), одновременно может коммутироваться два независимых сигнала. Контактная группа выполнена из серебросодержащего сплава, обеспечивающего высокую стойкость к дуге при размыкании и устойчивости к эрозии. Корпус выполнен из термостойкого диэлектрического материала, что позволяет использовать реле в условиях повышенных температур и вблизи токоведущих элементов. Некоторые модели могут комплектоваться LED-индикатором, сигнализирующим о наличии напряжения на катушке, а также ручным переключателем для тестирования реле без подачи питания. Это удобно при наладке оборудования и проведении диагностики.

Режимы работы

Миниатюрное реле Finder 2CO 8А 230В предназначено для работы в стандартных условиях коммутации в системах переменного тока. Оно работает в следующем базовом режиме:

Нормальное состояние (при отсутствии питания на катушке): контакты находятся в исходном состоянии — две цепи разомкнуты (NO) и две замкнуты (NC) в зависимости от конструкции конкретной модели.
Активированное состояние (при наличии питания 230В AC на катушке): под действием электромагнитного поля якорь притягивается к сердечнику, перекидные контакты изменяют своё положение — замыкаются те контакты, которые были разомкнуты, и наоборот.

Время срабатывания реле обычно составляет 10–20 мс, а время отпускания — не более 25 мс, что делает возможным использование устройства в быстродействующих схемах.

Принцип работы

Принцип действия устройства основан на законах электромагнетизма. При подаче питающего напряжения на катушку возникает магнитный поток, который втягивает подвижный сердечник (якорь), преодолевая сопротивление возвратной пружины. При этом контактная группа механически переходит в другое состояние — это может быть замыкание или размыкание в зависимости от конфигурации схемы подключения. После снятия напряжения магнитное поле исчезает, и возвратная пружина возвращает якорь и контактную группу в исходное положение. Таким образом, электромеханическая часть обеспечивает переключение контактов под воздействием электрического сигнала. Дополнительная изоляция между катушкой и контактами позволяет использовать реле в схемах, где требуется гальваническая развязка управляющей и исполнительной части.

Преимущества миниатюрных реле Finder 2CO 8А 230В

Ниже выделим ключевые достоинства модели:

Компактные размеры и высокая плотность монтажа;
Наличие двух перекидных контактов (2CO) — расширенные возможности коммутации;
Надёжная контактная группа с серебряными сплавами;
Высокий срок службы — до 10 млн механических циклов;
Прямое подключение к сети 230В без трансформаторов;
Быстрое время срабатывания;
Наличие дополнительных опций (индикатор, кнопка тестирования);
Широкий температурный диапазон и устойчивость к перегрузкам;
Удобство монтажа на плату или в розетку;
Совместимость с широкой номенклатурой аксессуаров Finder.

Области применения

Реле данного типа применяется в разнообразных сферах, где требуется надёжное и компактное решение для коммутации:

В автоматике вентиляции и кондиционирования;
В щитах управления освещением;
В схемах автоматизации зданий и умных домов;
В промышленном оборудовании;
В блоках управления отоплением и насосами;
В системах сигнализации и охраны;
В бытовой и офисной технике;
В электронных блоках управления различной аппаратуры.

Благодаря напряжению катушки 230 В AC реле может напрямую подключаться к сети без применения дополнительных понижающих трансформаторов, что упрощает схему и снижает затраты.

В целом, миниатюрное реле Finder на 8 А с двумя перекидными контактами и катушкой на 230 В является универсальным и надёжным решением для множества задач автоматизации, управления и коммутации. Высокие технические характеристики, устойчивость к износу, компактность и простота интеграции делают его востребованным элементом в инженерной практике. Использование реле Finder позволяет повысить надёжность работы оборудования, сократить количество отказов и обеспечить эффективное управление электрическими цепями.
