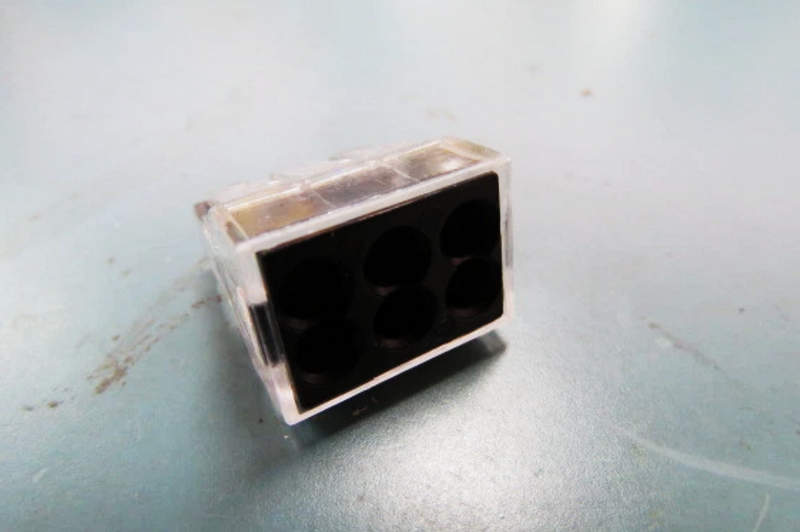

Для сложных схем — универсальные клеммы WAGO 6×

Современные электротехнические решения требуют не только надежного соединения проводов, но и компактности, простоты монтажа, устойчивости к механическим и температурным воздействиям. Клеммы WAGO являются одним из ярких примеров таких решений. Среди широкого ассортимента продукции компании особое внимание заслуживают шестипроводные соединительные клеммы, сочетающие в себе компактный форм-фактор, высокую надежность и универсальность подключения. Эти клеммы востребованы в распределительных коробках, щитах управления, автоматизированных системах и других промышленных и бытовых установках, где требуется быстрое, многоканальное соединение проводников без использования винтового зажима.

Технические характеристики

Ниже перечислены обобщённые параметры, характерные для шестипроводных клемм WAGO, подходящих для универсального монтажа:

• Номинальное количество подключаемых проводников: 6;
• Сечение подключаемых проводов: от 0,08 до 4 мм2 (в зависимости от серии);
• Номинальный ток: до 32 А;
• Номинальное напряжение: до 450 В;
• Диапазон рабочих температур: от −40 C до +105 C;
• Тип присоединения: пружинной фиксации (Push-in CAGE CLAMP или зажим LEVER – с рычагом);
• Изоляционный корпус: термостойкий пластик (например, полиамид PA66, не поддерживающий горение);
• Степень защиты: IP20 (для закрытого монтажа внутри распределительных коробок);
• Устойчивость к вибрациям: высокая, пригодны для применения в условиях с повышенными механическими нагрузками.

Для некоторых моделей также возможно повторное использование, что делает их удобным решением в случае временных соединений, ремонта и модернизации.

Принцип работы и режимы подключения

Шестипроводные клеммы WAGO работают по принципу упругой фиксации токопроводящих жил с помощью пружины. В зависимости от серии клеммы могут быть выполнены с рычажковым зажимом или с прямым вводом провода. В клеммах с пружиной Push-in CAGE CLAMP соединение достигается за счёт вставки проводника в отверстие до упора — встроенная пружина фиксирует жилу автоматически, создавая стабильный контакт. Чтобы освободить провод, необходимо воспользоваться специальным инструментом (например, отверткой), вставляемым в гнездо, освобождая таким образом пружину. В моделях с рычажковым механизмом соединение осуществляется в два этапа. Пользователь поднимает рычаг, вставляет провод, затем опускает рычаг, который фиксирует провод в корпусе. Такой способ особенно удобен при работе с многожильными гибкими проводниками или в ограниченном пространстве, поскольку не требует специальных инструментов. Основные режимы работы шестипроводных клемм заключаются в организации параллельных или линейных соединений. Все провода, вставленные в клемму, электрически объединяются, образуя общую токопроводящую точку. Такая схема позволяет использовать клемму как распределительный узел, подающий питание от одного ввода на пять выходов, либо наоборот, собирать сигналы от нескольких точек в одну.

Особенности конструкции

Корпус клеммы изготовлен из износостойкого и термостойкого полимера, обеспечивающего длительный срок службы даже при нагреве в процессе работы. Контактные элементы выполнены из медного сплава с гальваническим покрытием, защищающим от окисления и повышающим проводимость. Конструкция предусматривает независимые пружинные зажимы для каждого провода, что предотвращает появление слабых контактов при вибрации, термическом расширении или усадке проводников. Для удобства подключения каждая точка имеет свою цветовую маркировку или символику. Некоторые модели оборудованы прозрачной крышкой, позволяющей контролировать глубину ввода провода, а также наличие контактного соединения. Рычажки (при наличии) имеют эргономичную форму и требуют минимального усилия для приведения в рабочее положение. Также стоит отметить возможность применения клемм с пастой, предотвращающей окисление алюминиевых жил и улучшающей электропроводимость при длительной эксплуатации.

Преимущества использования шестипроводных клемм WAGO

Ниже перечислены ключевые плюсы данных изделий:

• Надёжность соединения при многократном использовании;
• Быстрый и инструментально несложный монтаж;
• Компактные размеры при высокой плотности подключения;
• Совместимость с медными и алюминиевыми жилами;
• Отсутствие необходимости в зачистке изоляции у некоторых моделей;
• Минимальный риск ослабления контакта со временем;
• Наличие моделей с пастой для агрессивных сред;
• Удобство цветовой индикации и маркировки.

Области применения

Шестипроводные клеммы WAGO активно используются в различных областях электротехники, включая:

• Электромонтажные работы в распределительных коробках и щитах;
• Распределение питания на группы осветительных приборов;
• Монтаж систем "умного дома";
• Организация заземления и нулевого шины в компактной форме;
• Соединение проводов в установках временного электроснабжения;
• Системы сигнализации и контроля на промышленных объектах;
• Щитовое оборудование в жилых и коммерческих зданиях;

• Модульные подключения в системах вентиляции, отопления, кондиционирования.

Устройства отлично справляются с задачами группового подключения, позволяя быстро реализовать одновременное соединение до шести проводов с возможностью демонтажа и повторного использования.

В целом, шестипроводные клеммы WAGO представляют собой универсальное и технологичное решение для современного электромонтажа. Их конструктивные особенности позволяют выполнять соединения быстро, надёжно и без применения специализированного инструмента. Благодаря высокой прочности и долговечности такие клеммы используются как в быту, так и в промышленности, обеспечивая стабильную работу даже в сложных условиях.
