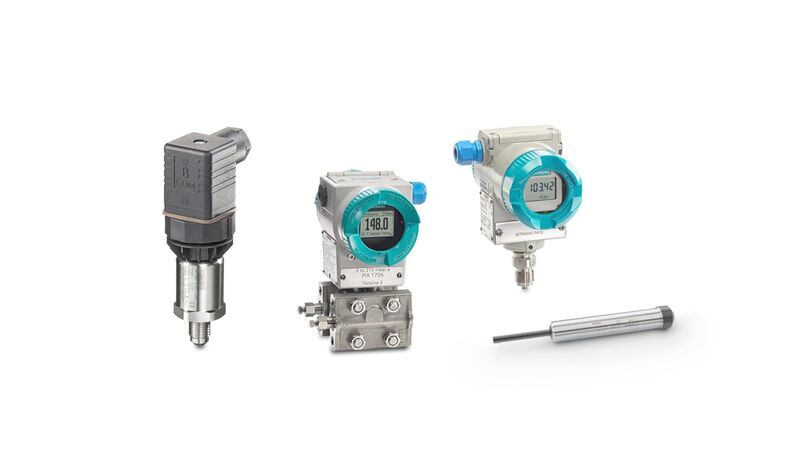

Датчик давления Siemens SITRANS P500: высокая точность и надежность измерений
Датчик давления Siemens Sitrans P500 широко применяется в различных отраслях промышленности благодаря своим выдающимся характеристикам и функциональным возможностям. Благодаря своей универсальности и надежности датчик давления Siemens Sitrans P500 является одним из самых популярных датчиков давления в промышленности. Он обеспечивает точные и надежные данные о давлении, необходимые для контроля и управления технологическими процессами.
Принцип работы датчика P500
Датчик давления Siemens Sitrans P500 использует пьезорезистивный принцип измерения давления. В основе датчика лежит кремниевый тензорезистор, который изменяет свое сопротивление под воздействием давления:
- Воздействие давления на мембрану датчика. Измеряемая среда воздействует на мембрану датчика, которая выполнена из эластичного материала, например, из нержавеющей стали или сплава на основе никеля.
- Передача давления на тензорезистор. Мембрана передает давление на пьезорезистивный тензорезистор, который приклеен к ее внутренней поверхности. Тензорезистор представляет собой полупроводниковый элемент, сопротивление которого изменяется под воздействием механической нагрузки.
- Изменение сопротивления тензорезистора. Под воздействием давления мембрана прогибается, что приводит к деформации тензорезистора. Деформация тензорезистора вызывает изменение его сопротивления.
- Преобразование изменения сопротивления в электрический сигнал. Изменение сопротивления тензорезистора преобразуется в электрический сигнал с помощью мостовой схемы. Мостовая схема представляет собой электрическую цепь, состоящую из четырех резисторов, в том числе тензорезистора. Когда сопротивление тензорезистора изменяется, изменяется и баланс моста, что приводит к появлению электрического сигнала на выходе моста.
- Усиление и обработка электрического сигнала. Электрический сигнал с выхода мостовой схемы усиливается и обрабатывается встроенным микропроцессором. Микропроцессор выполняет различные функции, такие как фильтрацию сигнала, коррекцию нелинейности и температурную компенсацию.
- Преобразование электрического сигнала в выходной сигнал. Микропроцессор преобразует электрический сигнал в выходной сигнал, который пропорционален измеренному давлению. Выходной сигнал может быть аналоговым (например, в виде напряжения или тока) или цифровым (например, в виде последовательного протокола).
Преимущества приобретения датчика давления Siemens Sitrans P500
Датчик давления Siemens Sitrans P500 обладает рядом преимуществ, которые делают его привлекательным для приобретения:
- Высокая точность измерения: погрешность измерения датчика составляет до 0,05%, что позволяет получать достоверные и надежные данные о давлении.
- Широкий диапазон измерения: датчик может измерять давление в диапазоне от -1 бар до 1000 бар, что делает его универсальным для различных применений.
- Прочная конструкция: датчик имеет прочную конструкцию, устойчивую к вибрациям и ударам, что обеспечивает его надежную работу в различных условиях эксплуатации.
- Функция самодиагностики: датчик оснащен функцией самодиагностики, которая позволяет своевременно выявлять неисправности и принимать меры по их устранению.
- Возможность настройки параметров: параметры датчика могут быть настроены с помощью программного обеспечения, что позволяет адаптировать его к различным условиям применения.
- Аналоговый и цифровой выходной сигнал: датчик имеет аналоговый (4-20 мА или 0-10 В) и цифровой (HART, Profibus PA или Modbus RTU) выходной сигнал, что позволяет интегрировать его в различные системы управления.
Купить промышленный датчик давления Siemens Sitrans P500 можно у компании "Олниса". Компания "Олниса" является официальным дистрибьютором продукции Siemens в России и предлагает широкий ассортимент датчиков давления Sitrans P500 по выгодным ценам.
Промышленный датчик давления Siemens Sitrans P500 зарекомендовал себя как надежный и точный прибор для измерения давления в различных отраслях промышленности. Его высокая точность измерения, широкий диапазон измерения и надежная конструкция делают его идеальным решением для различных задач измерения давления. Благодаря своим выдающимся характеристикам и функциональным возможностям датчик Sitrans P500 широко используется в машиностроении, энергетической, нефтегазовой и химической промышленности.
