Чем заменить клеммы WAGO?
Клеммные соединения WAGO прочно заняли свою нишу в электротехнической промышленности благодаря простоте использования, надёжности контакта и универсальности применения. Однако помимо продукции этой известной немецкой компании, на рынке существует большое количество аналогов — как отечественных, так и зарубежных. Эти аналоги часто используются для удешевления проектов, обеспечения совместимости с конкретными системами или при отсутствии оригинальных изделий. Аналоги клемм WAGO бывают как прямыми (копирующими форму, размеры, технологию подключения), так и функциональными (обладающими схожими характеристиками, но иной конструкцией).
Технические характеристики
Ниже представлены усреднённые характеристики типичных аналогов клемм WAGO:
- Номинальный ток: от 16 А до 41 А;
- Номинальное напряжение: от 250 В до 1000 В;
- Рабочая температура: от −40 до +105 C;
- Сечение проводников: от 0,2 до 6 мм2;
- Материал токопроводящих частей: латунь, медь с покрытием;
- Материал корпуса: поликарбонат, полиамид, нейлон;
- Тип подключения: винтовой, безвинтовой, пружинный, с рычажком;
- Количество полюсов: от 2 до 8;
- Монтаж: на DIN-рейку, сквозной, в распределительные коробки;
- Класс защиты: IP20, IP30, иногда IP40/IP44;
- Наличие сертификации: CE, RoHS, EAC.
Особенности конструкции устройств
Конструкция аналогов клемм WAGO зависит от производителя и выбранной технологии зажима. Чаще всего встречаются три основных типа:
- Пружинные клеммы без рычажка. Такие аналоги используют механизмы, схожие с оригинальными сериями WAGO 2273 или 773. Зажим осуществляется внутренней U-образной пружиной, которая при вставке проводника обеспечивает автоматическое зажатие. Эти устройства не требуют инструментов и поддерживают повторное подключение.

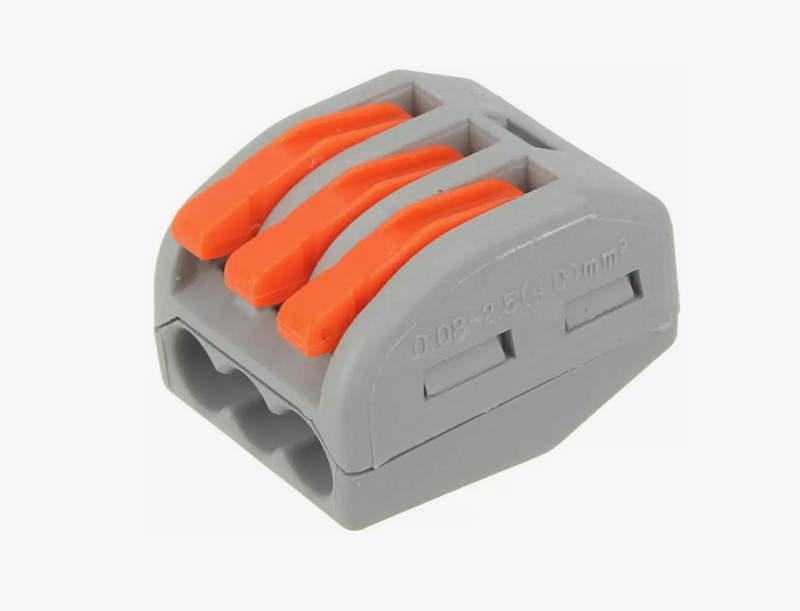

- Клеммы с рычажковым механизмом. Подобные аналоги повторяют принцип действия WAGO 221 и 222 серий, где рычажок открывает зажимной механизм. Преимущество в том, что можно использовать гибкие и многожильные провода без дополнительной подготовки. Такие клеммы особенно востребованы в монтаже временных или демонтажируемых соединений.
- Винтовые клеммы с пружинным эффектом. Некоторые производители внедряют гибридные конструкции: винтовое соединение, дополненное пластиной с компенсацией усилия. Это позволяет одновременно достичь надёжного контакта и устойчивости к вибрациям. Примером служат китайские и российские модификации клеммных блоков.
Корпуса таких клемм изготавливаются из негорючих полимеров, устойчивых к УФ-излучению и механическим повреждениям. Контактные элементы чаще всего никелированы, иногда с серебряным напылением для повышения проводимости. Все изделия проектируются с учётом требований к защите от случайного прикосновения, перегрева и короткого замыкания.
Принципы работы и режимы подключения
Работа аналогичных клемм WAGO основывается на простом физическом принципе — создание надёжного электрического контакта между жилами проводников путём их механического зажатия. Основные схемы работы следующие:
- Пружинный механизм. При вставке проводника внутрь клеммы его оболочка сдвигается или раздвигается за счёт давления пружины, создающей плотный контакт. Такой механизм обеспечивает автоматическую фиксацию без необходимости использования инструментов.
- Рычажковый механизм. Перед подключением проводник вставляется в гнездо при поднятом рычажке, затем рычаг опускается, прижимая токоведущую жилу к контактной пластине. Это позволяет избежать деформации гибких проводов.
- Винтовое соединение. Более классическая схема, в которой зажим выполняется за счёт усилия, создаваемого при вращении винта. Такие клеммы обычно требуют отвёртки, но при этом могут выдерживать более высокие токовые нагрузки.
Режимы эксплуатации зависят от назначения клеммы:
- Одноразовое соединение (временные соединения в щитах)
- Периодическое разъединение и повторное подключение
- Работа в условиях вибраций и перепадов температур
- Монтирование в слаботочные и силовые цепи
- Использование в жилых и промышленных распределительных коробках
Важно соблюдать ограничения по сечению провода, не превышать номинальный ток, и не допускать соединения различных металлов (например, алюминий и медь) без специальных прокладок.
Области применения
Ниже приведены типичные случаи применения аналогов клемм WAGO:
- Распределительные коробки и щиты в жилых домах;
- Монтаж освещения (встраиваемые и накладные светильники);
- Ремонтные и временные соединения;
- Подключение бытовой и промышленной автоматики;
- Монтаж электрических контуров в шкафах управления;
- Полевые соединения в промышленных условиях;
- Решения для временных линий на строительных площадках;
- Сборка электрощитов с ограниченным бюджетом;
- Внедрение в бюджетные проекты при массовом строительстве.
Таким образом, аналоги клемм WAGO представляют собой достойную альтернативу оригинальной продукции в тех случаях, когда необходимо снизить затраты, обеспечить массовый монтаж или подобрать решение под нестандартные условия. Современные технологии позволяют производителям выпускать надежные и сертифицированные изделия с качественным зажимом, простым монтажом и стабильными электрическими характеристиками. Выбор аналогов требует тщательной оценки требований к проекту, однако при правильном подходе можно добиться высокого качества соединений при оптимальной цене.
