Быстрый монтаж с рычажковыми клеммами WAGO — легко и удобно

Современные технологии монтажа электрических цепей предъявляют высокие требования к удобству, надежности и скорости соединения проводов. Одним из решений, которое получило широкое распространение в бытовых, коммерческих и промышленных электросетях, стали рычажковые клеммы WAGO. Эти устройства позволили существенно упростить процесс коммутации без использования инструмента и повысить уровень электробезопасности. Клеммы с рычажковым зажимом представляют собой универсальное решение для соединения одножильных, многожильных и гибких проводов различных сечений.

Технические характеристики

К основным параметрам, определяющим эксплуатационные качества рычажковых клемм WAGO, относятся:

• Номинальное напряжение: 250 В;
• Максимальный ток нагрузки: до 32 А в зависимости от серии;
• Диапазон сечений подключаемых проводов: от 0,08 до 4 мм2 (в зависимости от модели);
• Температурный диапазон эксплуатации: от -40 C до +85 C (некоторые модификации — до +105 C);
• Степень защиты: IP20 (без дополнительных корпусов);
• Корпус: негорючий поликарбонат, устойчивый к УФ-излучению и механическим повреждениям;
• Контактные элементы: медь с никелевым и/или оловянным покрытием;
• Количество полюсов: от 2 до 8 (в зависимости от модели и конфигурации);
• Тип монтажа: свободный, без фиксации на DIN-рейке.

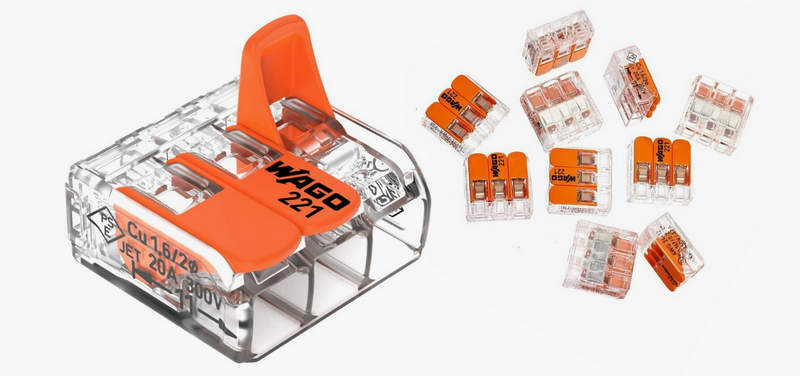

Клеммы серии 221, являющиеся одной из самых популярных линеек рычажковых устройств WAGO, рассчитаны на соединение медных проводников с различной структурой, в том числе многожильных гибких кабелей. Такие клеммы позволяют соединять провода разных сечений между собой, что делает их незаменимыми в условиях нестандартизированной разводки.

Преимущества рычажковых клемм WAGO

Среди основных достоинств, которые делают рычажковые клеммы WAGO востребованными в профессиональной и бытовой среде, выделим следующие:

• Быстрый монтаж без инструмента;
• Надежное контактное соединение на весь срок службы;
• Универсальность по типу и сечению проводов;
• Возможность многократного использования без снижения качества;
• Прозрачный корпус для визуального контроля;
• Компактность и малый вес;
• Безопасность эксплуатации, включая защиту от коротких замыканий;
• Соответствие международным стандартам качества.

Принцип действия и режимы работы

Основным рабочим элементом рычажковой клеммы является подпружиненный зажим, приводимый в действие механическим рычагом. Принцип работы основан на технологии CAGE CLAMP, которая обеспечивает надежный и долговечный контакт. Процесс подключения провода к клемме можно условно разделить на три этапа:

• Открытие зажима — рычаг поднимается вверх, высвобождая зажимную пружину и образуя свободное отверстие для ввода проводника.
• Установка провода — оголенный конец жилы вводится в отверстие до упора. Дополнительной зачистки или лужения не требуется.
• Закрытие рычага — при опускании рычага пружина фиксирует провод, обеспечивая постоянное контактное давление на протяжении всего срока эксплуатации.

Клеммы обеспечивают стабильную электрическую и механическую связь даже при вибрациях и перепадах температур. Они рассчитаны на многократное открытие и закрытие без потери свойств зажима. Это особенно важно при необходимости временного подключения или замены проводов.

Особенности конструкции устройств

Рычажковые клеммы WAGO имеют компактную, но прочную конструкцию. Корпус, выполненный из термостойкого пластика, защищает внутренние элементы от внешних воздействий и механических повреждений. Прозрачные крышки (в моделях серии 221) позволяют визуально контролировать положение провода и правильность установки. Внутри корпуса располагается зажимной механизм с хромированной пружиной, рассчитанный на тысячи циклов работы. Рычаг, являющийся внешним элементом управления, обладает эргономичной формой и продуманной кинематикой: его легко открывать и закрывать даже при работе в перчатках. Специальные вентиляционные прорези обеспечивают выход теплого воздуха, а также облегчают проверку соединений с помощью тестера. Благодаря модульной конструкции возможна группировка нескольких клемм в единый блок, что удобно при выполнении распределительных соединений. Некоторые версии клемм допускают установку на монтажные панели с помощью специальных адаптеров.

Области применения

Рычажковые клеммы WAGO применяются в различных сферах, где требуется надежное, безопасное и удобное соединение проводов. Ниже перечислим основные области их использования:

• Монтаж электропроводки в жилых и офисных помещениях;
• Подключение розеток, выключателей и осветительных приборов;
• Электрощитовая сборка, включая временные и тестовые схемы;
• Ремонтные и сервисные работы, в том числе в труднодоступных местах;
• Коммутация в распределительных коробках и монтажных коробах;
• Инсталляции с частой перенастройкой или временными соединениями;
• Применение в объектах с повышенными требованиями к пожарной безопасности;
• Сборка оборудования и электромонтаж в машиностроении и станкостроении.

Универсальность клемм позволяет использовать их как в одноразовых инсталляциях, так и в повторно разъёмных соединениях. Особенно востребованы такие решения в условиях, когда используются проводники разных типов и размеров.

Покупка клемм WAGO в компании Олниса

Если вы ищете качественные и оригинальные клеммы WAGO по выгодной цене, рекомендуем обратиться в компанию Олниса. Мы предлагаем широкий ассортимент рычажковых соединителей от официального производителя, включая популярные серии 221 и другие модификации. В каталоге представлены как стандартные клеммы на 2-3 провода, так и многоштырьковые решения для сложных схем. Мы обеспечиваем:

• оперативную доставку по всей России, включая Санкт-Петербург и Москву;
• гибкие условия закупки как для розничных, так и для оптовых клиентов;

Для получения актуальных цен и оформления заказа вы можете связаться с нашими специалистами или воспользоваться онлайн-каталогом.

Таким образом, рычажковые клеммы WAGO — это высокотехнологичное и интуитивно понятное решение для подключения проводников в различных электрических схемах. Простота использования, надежность, совместимость с широким спектром проводов и высокая повторяемость соединений делают их идеальными для как стационарного, так и временного монтажа. Учитывая разнообразие моделей и удобство эксплуатации, можно с уверенностью утверждать, что эти клеммы стали стандартом качества в электромонтаже.
