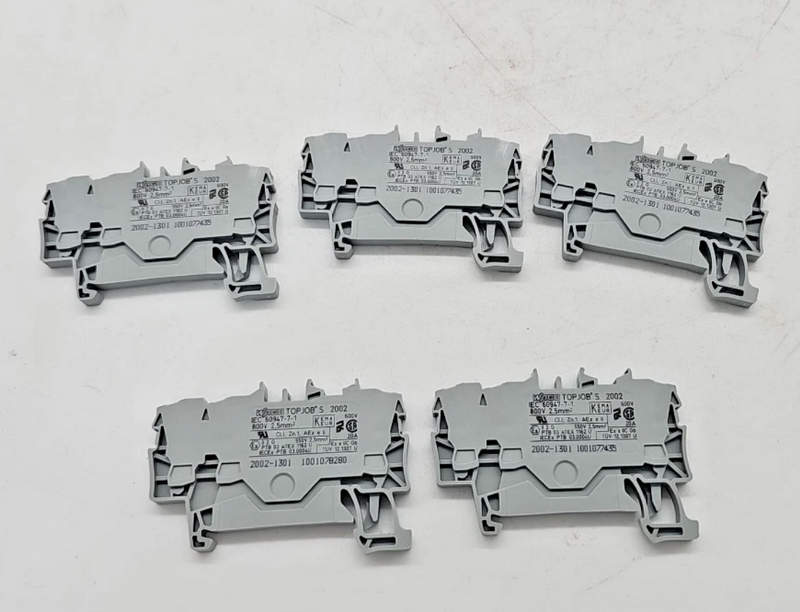

Быстрый и безопасный монтаж с клеммой WAGO 2002

Клеммные соединения занимают ключевое место в электротехнических системах, где требуется обеспечить надежный, быстрый и безопасный способ подсоединения проводников. Одной из передовых и широко применяемых серий является линейка 2002 от компании WAGO, которая представляет собой универсальные пружинные клеммы с большим диапазоном номинальных характеристик. Клемма WAGO 2002 разработана для использования на DIN-рейке и подходит как для промышленного, так и для бытового применения. Её конструкция базируется на проверенной технологии Cage Clamp, обеспечивающей высокое качество контакта без необходимости в обслуживании или регулярной подтяжке.

Технические характеристики

Ниже приведены основные технические параметры, характерные для клеммы WAGO 2002 в стандартном исполнении:

• Номинальное сечение подключаемых проводов: от 0,5 до 4 мм2 (одножильные) и до 2,5 мм2 (многожильные с наконечником);
• Номинальный ток: до 32 А;
• Номинальное напряжение: до 800 В (в зависимости от варианта);
• Тип монтажа: установка на DIN-рейку 35 мм;
• Тип подключения: пружинный зажим Cage Clamp;
• Количество подключаемых проводников: 2 (одна линия, проходная клемма);
• Материал корпуса: самозатухающий полиамид (PA66), стойкий к высоким температурам;
• Диапазон рабочих температур: от -35 до +85 C;
• Цвет: преимущественно серый, с возможностью маркировки;
• Наличие испытательного отверстия: да, под стандартный щуп;
• Поддержка мостов: да, совместимость с вертикальными и поперечными перемычками серии 2000.

Особенности конструкции и принцип работы

Конструкция клеммы WAGO 2002 представляет собой компактный модуль с внутренним пружинным механизмом, выполненным по технологии Cage Clamp. Данный механизм реализует упругое зажимное соединение, при котором проводник надежно фиксируется внутри клеммы без применения винтового прижима. Это исключает ослабление контакта с течением времени и снижает риск нагрева или возгорания. Контактная зона выполнена из токопроводящего сплава с антикоррозионным покрытием, что обеспечивает стабильные электрические характеристики даже в условиях повышенной влажности и вибраций. Клемма оснащена входным отверстием, куда вставляется провод, и нажимным отверстием для работы с монтажным инструментом или отверткой. При нажатии на рычаг или плунжер пружина отходит назад, обеспечивая свободный проход провода. После отпускания пружина с силой прижимает провод к контактной площадке, формируя прочное соединение. Принцип действия WAGO 2002 полностью исключает необходимость зачистки проводов до идеального состояния или использования пайки. Особенно это актуально при работе с многожильными проводниками, которые можно вставлять с наконечником или без. При этом сохраняется одинаково надежный электрический контакт. Клемма рассчитана на использование в цепях переменного и постоянного тока, включая цепи сигнализации, управления и питания. Также предусмотрена возможность подключения испытательного оборудования через специальные отверстия без отключения основного проводника.

Режимы работы и взаимодействие с другими компонентами

WAGO 2002 функционирует в следующих режимах:

• Проходной режим — соединение двух проводников в одной линии, обеспечивая непрерывность электрической цепи.
• Режим разветвления — с использованием специальных перемычек можно организовать подключение нескольких клемм к общему потенциалу.
• Испытательный режим — позволяет производить замеры тока или напряжения, не нарушая основного соединения, благодаря встроенным тестовым каналам.

Модульность серии 2002 позволяет формировать клеммные сборки, комбинируя различные типы клемм — например, стандартные проходные, клеммы с диодами, предохранителями, отключающие и т.д. Это даёт возможность построения гибких электрических панелей с широкими функциональными возможностями. Все элементы серии имеют идентичную посадочную базу и соединяются между собой перемычками через специальные шины, упрощая логистику и ускоряя монтаж.

Преимущества применения клеммы WAGO 2002

Применение клемм WAGO 2002 в электроустановках обеспечивает ряд технических и эксплуатационных преимуществ:

• Высокая скорость монтажа без использования отверток (в случае Push-in);
• Универсальность — подходит для любых типов проводов: одножильных, многожильных с наконечником и без;
• Минимальные габариты — экономия пространства в щите;
• Надежность контакта, устойчивая к вибрации и термодеформациям;
• Полное отсутствие винтов — исключение ослабления при длительной эксплуатации;
• Удобная маркировка и тестовые точки;
• Совместимость с перемычками и другими элементами серии 2000;
• Соответствие международным стандартам безопасности (например, UL, IEC);
• Высокая токовая нагрузка при компактных размерах;
• Безопасный и предсказуемый механизм зажима.

Типичные области применения

Клеммы WAGO 2002 находят применение в различных отраслях, включая:

• Промышленную автоматику и сборку электрических шкафов;
• Системы освещения и распределения питания;
• Автоматизацию зданий (BMS, HVAC, охранные системы);
• Энергетические щиты на объектах инфраструктуры;
• Производственное и конвейерное оборудование;
• Щиты управления насосами, вентиляторами, компрессорами;
• Любые системы с большим количеством одинаковых соединений, где важна надежность и скорость монтажа.

Таким образом, клемма WAGO 2002 — это надежное, современное и продуманное решение для построения электромонтажных систем различного масштаба и назначения. Благодаря использованию технологии пружинного зажима Cage Clamp, устройство обеспечивает стабильную работу электрических соединений в любых условиях, включая вибрационные и температурные колебания. Простота монтажа, широкий диапазон совместимых проводов и компактность делают её особенно ценной для электромонтажников и проектировщиков. Универсальность применения и высокий уровень безопасности способствуют её популярности в различных отраслях — от машиностроения до автоматизации зданий. Таким образом, клемма WAGO 2002 — это практичный и технически продвинутый элемент, заслуживающий внимания в любом современном электротехническом проекте.
