Быстрый электромонтаж с самозажимными клеммами WAGO
Современные электротехнические системы требуют надежных, компактных и простых в установке решений для подключения проводников. Одним из наиболее эффективных и широко распространённых вариантов стали самозажимные клеммы компании WAGO — инновационный элемент соединения, обеспечивающий высокое качество контакта без необходимости применения инструмента. Простота монтажа, безопасность и стабильность характеристик делают эти клеммы универсальными при выполнении электромонтажных работ, как в бытовом, так и в промышленном сегменте.
Технические характеристики
Ниже приведены обобщённые технические параметры самозажимных клемм WAGO:
- Номинальное напряжение: до 450 В (в зависимости от модели);
- Номинальный ток: от 24 А до 32 А;
- Диапазон сечений проводников: от 0.08 мм2 до 6 мм2;
- Материалы контактов: пружинная сталь, латунь с гальваническим покрытием;
- Корпус: термостойкий поликарбонат (не поддерживает горение);
- Температура эксплуатации: от -35 до +105 C;
- Степень защиты: IP20 (для стандартных моделей);
- Тип проводников: одножильные, многожильные, многопроволочные с лужением и без.
Особенности конструкции устройств
Самозажимные клеммы WAGO спроектированы на основе инновационного механизма пружинного зажима, обеспечивающего высокую надёжность и стабильность контакта. Конструктивно устройство состоит из корпуса, выполненного из огнестойкого диэлектрического материала, и металлической зажимной системы, состоящей из контактной площадки и пружинного механизма. Ключевая идея заключается в том, что пружина постоянно прижимает проводник к контактной площадке с оптимальной силой, компенсируя возможные тепловые расширения и вибрации. Это исключает ослабление контакта со временем, в отличие от традиционных винтовых клемм, где соединение может со временем ухудшиться. Разновидности исполнения самозажимных клемм включают в себя:
- Клеммы с рычажком — для удобного подключения и отключения проводов вручную без инструмента.
- Клеммы с нажимной кнопкой — активация пружины путём нажатия, часто используется в распределительных коробках.
- Мини-клеммы — для подключения тонких проводников в условиях ограниченного пространства.
- Многополюсные клеммы — с общим корпусом на 2, 3, 5 и более проводников.
Дополнительные элементы, такие как тестовые отверстия, маркировочные площадки, возможность установки на DIN-рейку или соединения между клеммами, делают линейку WAGO универсальным решением в электромонтаже.
Преимущества самозажимных клемм WAGO
Ниже перечислены ключевые плюсы, за которые клеммы WAGO ценятся специалистами:
- Быстрая установка без инструмента;
- Надёжный контакт за счёт пружинного механизма;
- Исключение возможности ослабления соединения;
- Универсальность — подходят под разные типы проводников;
- Многоразовое использование без потери качества;
- Устойчивость к вибрациям и перепадам температур;
- Компактные размеры и широкий выбор модификаций;
- Безопасность эксплуатации (изоляционные материалы, защита от касания);
- Соответствие европейским и международным стандартам;
- Наличие дополнительных функций (тестовые точки, маркировка, цветовая индикация).
Принципы работы

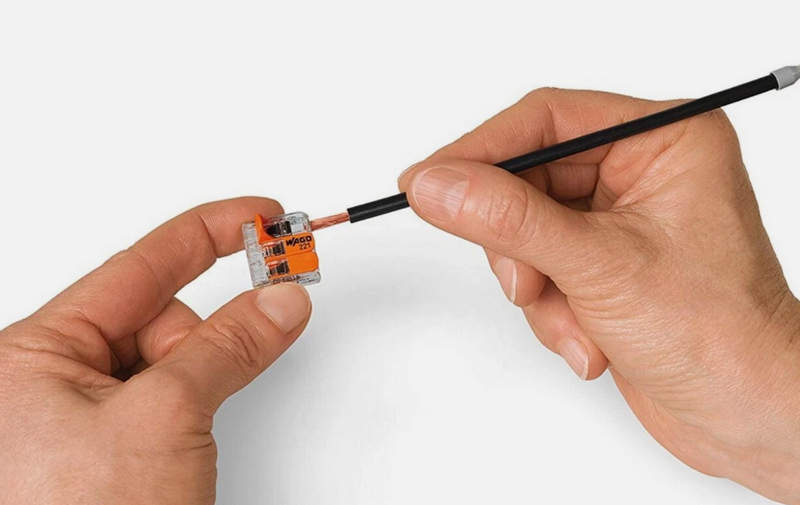

Принцип работы самозажимной клеммы WAGO основан на пружинной технологии. При вставке проводника в зажимное отверстие, специальная контактная пружина автоматически прижимает его к токопроводящей пластине. При этом обеспечивается стабильное электрическое соединение с низким переходным сопротивлением. Такой механизм эффективно работает независимо от типа проводника и его сечения — пружина адаптируется к размеру и форме жилы, обеспечивая надёжный контакт. В моделях с рычажком пользователю необходимо лишь поднять рычажок, вставить провод, и опустить рычаг обратно — таким образом пружина активируется и фиксирует жилу. Это позволяет производить многократные подключения без потери свойств контакта, что особенно важно при обслуживании или переподключении линий. При использовании клемм с нажимной кнопкой необходимо сжать кнопку (отверткой или пальцем), ввести провод и отпустить кнопку — пружина автоматически зафиксирует жилу. В отличие от винтовых соединений, пружинный механизм WAGO не требует дополнительного обслуживания, не подвержен ослаблению и обеспечивает равномерное усилие по всей длине контакта.
Режимы эксплуатации
Самозажимные клеммы WAGO могут эффективно применяться в различных режимах эксплуатации, включая:
- Постоянный режим — стабильная нагрузка в бытовых и промышленных распределительных сетях. Здесь важно минимальное тепловыделение и надёжность соединения, которую обеспечивают клеммы за счёт малых переходных сопротивлений.
- Переменный режим нагрузки — где подключаемые линии работают с переменной нагрузкой (например, освещение, электродвигатели). Преимущество клемм — сохранение стабильности контакта при расширении/сжатии проводников.
- Условия повышенной вибрации — при установке в транспортных средствах, на производственном оборудовании. Пружинный механизм WAGO сохраняет прочность контакта даже при длительной тряске или вибрации.
- Работа в условиях ограниченного пространства — миниатюрные модели клемм легко размещаются в малых монтажных коробках или приборах.
- Частое переподключение — зажимы с рычажками допускают многократную замену проводников без утраты характеристик, что удобно при наладке и обслуживании.
- Температурные перепады — пружина автоматически компенсирует термическое расширение металла, не допуская ослабления контакта.
Области применения
Самозажимные клеммы WAGO активно используются:
- В распределительных щитах;
- В автоматике и системах управления;
- В светотехнических решениях;
- В строительной электрике;
- В транспортной промышленности;
- В бытовом электромонтаже;
- В приборостроении и шкафах управления;
- В системах "умного дома".
Таким образом, самозажимные клеммы WAGO представляют собой высокоэффективное решение для быстрого, безопасного и надёжного соединения электрических проводников в самых различных областях. Их конструктивные особенности, основанные на пружинной технологии, позволяют обеспечивать стабильный контакт даже в условиях вибраций, температурных перепадов и повторных подключений. Простота в использовании, универсальность и соответствие высоким стандартам качества сделали клеммы WAGO неотъемлемым элементом современного электромонтажа. Именно благодаря этим качествам они остаются одним из лидеров среди соединительных решений на мировом рынке.
